Diagram de fusíveis e relés – Mitsubishi Galant IX

Aplica-se a veículos fabricados nos anos:

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 e 2012.

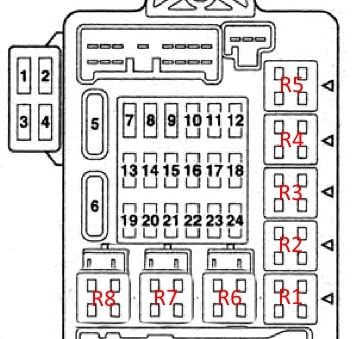

Caixa de fusíveis do compartimento de passageiros

Localizada na extremidade do painel, atrás da tampa protetora.

Descrição

1	Reserva
2	Reserva
3	Amplificador de áudio 30A
4	Grupo de abertura do teto 20A
5	Vidro traseiro aquecido 30A, condensador de interferência da antena
6	Motor do ventilador do aquecedor 30A
7	Reserva
8	Reserva
9	Conexão 15A para acessórios elétricos adicionais
10	Tomada de diagnóstico 15A, travamento central, unidade de controle ETACS
11	Unidade de controle ETACS
12	Reserva

13	Espelho eletrocrômico 7,5A;
14	Controle elétrico dos espelhos laterais 7,5A
15	Reserva
16	Acendedor de cigarros 15A
17	Relé da bomba de combustível 7,5A; unidade de controle do motor e da transmissão automática,
18	Reserva
19	Aquecedores dos espelhos laterais 7,5A
20	Relé 7,5 A
21	Reserva
22	Luzes traseiras combinadas 7,5A, controle da transmissão automática
23	Display multifuncional 7,5 A, interruptor da coluna de direção, unidade de controle (ABS, ETACS, SRS)
24	Bobina de ignição 10A



Relés

1. Relé da bomba de combustível (1)
2. Relé da tomada para acessórios adicionais
3. Relé da bomba de combustível (2)
4. Relé de aquecimento do banco dianteiro
5. Relé da luz de nevoeiro traseira
6. Relé para controle elétrico das janelas
7. Relé do motor do ventilador do aquecedor
8. Relé do vidro traseiro aquecido

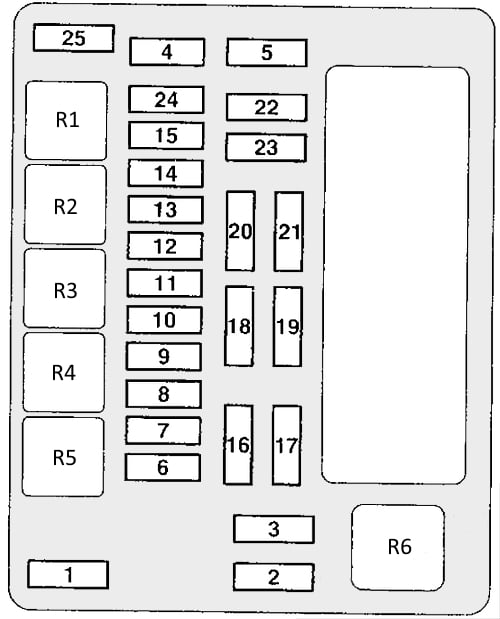

Caixas de fusíveis e relés do compartimento do motor

Localizada no lado esquerdo do compartimento do motor, ao lado da bateria.

Descrição

1	Bateria 80A
2	Motor do ventilador de arrefecimento 30/50A
3	Sistema ABS 60A
4	Circuito de bloqueio de partida 40A
5	Vidros elétricos 30A
6	Faróis de nevoeiro 15A
7	Bancos aquecidos 15A / 20A
8	Buzina 20A
9	Sistema de gerenciamento do motor 20A
10	Embreagem eletromagnética do compressor do ar condicionado 10A
11	Luzes de freio 15A
12	Luzes de nevoeiro traseiras 10A

13	Gerador 7,5 A
14	Alarme 10A
15	Unidade de controle da transmissão eletrônica 20A
16	Luz alta 10A, farol direito
17	Farol esquerdo 10A para luzes altas
18	Luz baixa 10A, farol direito
19	Luz baixa 10A, farol esquerdo
20	Dimensões direitas 7,5A
21	Dimensões esquerdas 7,5A
22	Luzes internas 10A
23	Sistema de áudio 10A
24	Bomba de combustível 15A
25	Limpador de para-brisa 30A

Relés

1. Relé dos faróis de nevoeiro
2. Relé de aquecimento do para-brisa dianteiro
3. Relé da tomada de acessórios
4. Relé da buzina
5. Relé dos faróis de nevoeiro
6. Relé do motor do ventilador de arrefecimento

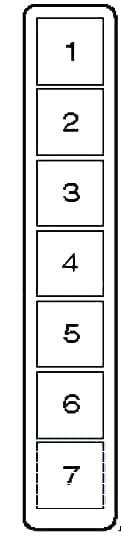

Caixa de relés

Descrição

1. Relé da embreagem eletromagnética do compressor do ar condicionado
2. Relé de controle do motor
3. Relé da unidade de controle eletrônico da transmissão
4. Relé de ignição
5. Relé da unidade de controle do acelerador
6. Reserva
7. Reserva

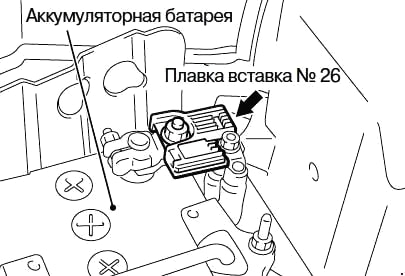

Fusível principal

O fusível principal de alimentação, na forma de um fusível de cartucho de alta potência, está localizado no terminal positivo da bateria.
