Diagrama de fusíveis e relés – Ford Transit

Aplica-se a veículos fabricados nos anos:

1986, 1987, 1988, 1989, 1990, 1991, 1992.

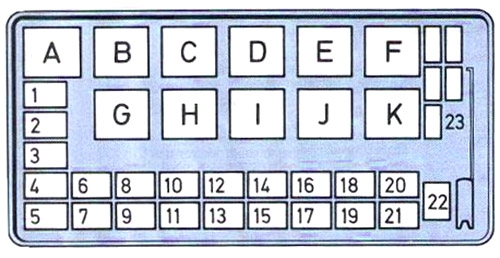

Diagrama da caixa de fusíveis na cabine

O painel de fusíveis está localizado sob o painel de instrumentos, à esquerda do volante.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	25	Motor do ventilador do aquecedor, piscas
2	10	Piscas
3	15	Motor do limpa para-brisas, bomba do lavador do para-brisas (veículos sem lavadores de faróis)
4	10	Luzes de marcha-atrás, luzes de travão, vidro traseiro aquecido
5	10	Indicadores de combustível e temperatura, luz de ignição, luz de pressão do óleo, luz de baixo nível do fluido dos travões, luz do termostato do motor diesel
6	15	Motor do limpa para-brisas traseiro, bomba do lavador do para-brisas traseiro
7	15	Iluminação com controlo de brilho
8	–	–
9	–	–
10	10	Luzes direitas e máximos, iluminação do painel de instrumentos
11	10	Luzes esquerdas e luzes traseiras, luzes da matrícula
12	10	Farol de médios direito
13	10	Farol de médios esquerdo
14	10	Faróis de nevoeiro traseiros, temporizador do lavador de faróis
15	–	–
16	10	Farol de máximos direito, luz indicadora de máximos
17	10	Farol de máximos esquerdo

Número	Ampere [A]	Descrição
18	10	Iluminação interior dianteira, iluminação interior traseira, bomba do lavador do para-brisas (veículos com lavador de faróis), relógio/tacógrafo, rádio
19	20	Luzes de emergência
20	25	Lavador de faróis, isqueiro
21	20	Vidro traseiro aquecido
22	10	Overdrive
23	–	Espaços para cinco fusíveis sobressalentes
Relés
A	Travão da transmissão automática
B	–
C	Iluminação regulável
D	Iluminação regulável
E	–
F	Vidro traseiro aquecido
G	Piscas (veículo pesado, se for necessário rebocar um reboque)
H	Lavador de faróis
I	Limpa para-brisas intermitente
J	Limpa para-brisas traseiro intermitente
K	–

Diagrama de fusíveis e relés – Ford Transit

Aplica-se a veículos fabricados nos anos:

1992, 1993, 1994, 1995.

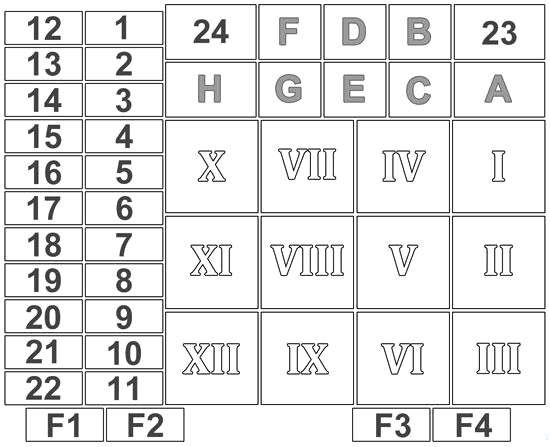

Diagrama da caixa de fusíveis na cabine

O painel de fusíveis está localizado sob o painel de instrumentos, à esquerda do volante.

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	10	Faróis de médios do lado direito
2	10	Faróis de médios do lado esquerdo
3	10	Faróis do lado direito, iluminação da matrícula, luzes superiores, iluminação interior
4	10	Faróis laterais do lado esquerdo, iluminação da matrícula
5	20	Desembaciador do vidro traseiro
6	20	Lavador de faróis
7	20	Para-brisas aquecido
8	3	Unidade de controlo eletrónico
9	20	Isqueiro
10	10	Iluminação interior, relógio, rádio, bomba do lavador do para-brisas
11	20	Buzina, piscas
12	10	Lavador de faróis, luzes laterais traseiras
13	10	Farol principal do lado direito, pisca dos máximos
14	10	Farol principal do lado esquerdo
15	10	Bancos aquecidos, painel de instrumentos, espelhos retrovisores exteriores aquecidos
16	10	Luz de travão, luzes de marcha-atrás, interruptor de bloqueio da transmissão automática, sensor de água no combustível, sonda lambda
17	10	Piscas
18	3	ABS
19	20	Aquecedor
20	15	Limpa para-brisas
21	15	Redução de engrenagem no eletroíman
22	15	Limpa para-brisas traseiro
23	3	Relé de potência (“turbodiesel”)
24	20	Faróis de médios de baixa intensidade

Número	Ampere [A]	Descrição
F1	–	Reserva
F2	–	Reserva
F3	30	ABS
F4	30	ABS
Relés
A	Faróis de baixa intensidade
B	Faróis
C	Não utilizado
D	Não utilizado
E	Regulação de potência
F	Relé principal
G	Relé de potência
H	Desembaciador do vidro traseiro
I	Não utilizado
II	Não utilizado
III	Não utilizado
IV	Para-brisas aquecido
V	Limpa para-brisas traseiro
VI	Redução de engrenagem no eletroíman
VII	Piscas
VIII	Lavagem de faróis
IX	Limpa para-brisas
X	Aquecedor
XI	Não utilizado
XII	Não utilizado

Ford Transit (1995-2000) – diagrama da caixa de fusíveis

Ano de fabrico: 1995, 1996, 1997, 1998, 1999, 2000.

O fusível do isqueiro (tomada de corrente) no Ford Transit (1995-2000) é o fusível 13 na caixa de fusíveis.

Diagrama da caixa de fusíveis

Ford Transit – diagrama de fusíveis

Nº	[A]	Descrição
1	30 25	Aquecedor
2	15	Escovas do limpa para-brisas
3	10	Escova do limpa para-brisas traseiro
4	30	Vidros elétricos
5	5 10	ABS
6	10	Sistema de controlo de tração, sistema de arranque a frio, relógio, ABS, sistema de carregamento, luzes, painel de instrumentos
7	10	Luz de travão
8	10	Piscas
9	10	Sistema de alarme anti-roubo
10	30	Sistema de ar condicionado
11	10	Iluminação interior, rádio, relógio
12	5	Espelhos retrovisores exteriores elétricos
13	20 15	Isqueiro
14	20	Buzina, luzes de emergência
15	10 15	Alarme anti-roubo, luzes de emergência
16	20	Vidro traseiro aquecido, espelhos retrovisores exteriores aquecidos
17	20	Lavador de faróis
18	30	Para-brisas aquecido
19	10	Relógio, painel de instrumentos, isqueiro, farol e luz traseira do lado direito, iluminação da matrícula, refrigeração
20	10	Interruptor das luzes de nevoeiro, controlo de tração, vidros elétricos, farol e luz traseira do lado esquerdo, iluminação da matrícula
21	10	Faróis de nevoeiro do lado direito, sistema de nivelamento dos faróis
22	10	Faróis de nevoeiro do lado esquerdo
23	10	Farol principal do lado direito
24	10	Farol principal do lado esquerdo
25	10	Faróis de nevoeiro traseiros
26	20	Luzes diurnas
27	10	Bancos dianteiros aquecidos
28	10	Aquecimento de circulação, ar condicionado

20	Aquecedor auxiliar
29	20	Faróis de nevoeiro dianteiros
30	–	Não utilizado
31	10	Fecho centralizado
32	5	Imobilizador
33	5	Imobilizador
34	5	Airbag
35	5	Relé de iluminação de entrada, aquecedor
36	10	Sistema de lavagem / limpeza
Relés
A	Feixe principal
C	Luz diurna
D	Alarme anti-roubo do lado esquerdo
E	Alarme anti-roubo do lado direito
I	Relé de ignição
II	Não utilizado
III	Não utilizado
IV	Piscas
V	Buzina das luzes exteriores
VI	Faróis de nevoeiro
VII	Sistema de lavagem de faróis
VIII	Para-brisas aquecido
IX	Limpa para-brisas traseiro, funcionamento intermitente
X	Limpa para-brisas dianteiro, funcionamento intermitente
XI	Vidro traseiro aquecido e espelhos retrovisores exteriores
XII	Luzes diurnas

Ford Transit (2000-2006) – diagrama de fusíveis

Ano de fabrico: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

O fusível do isqueiro (tomada de corrente) no Ford Transit (2000-2006) é o fusível 212 na caixa de fusíveis.

Localização

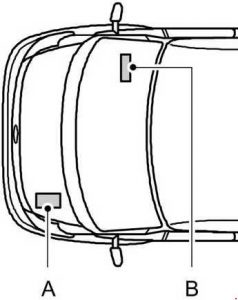

Condução à esquerda

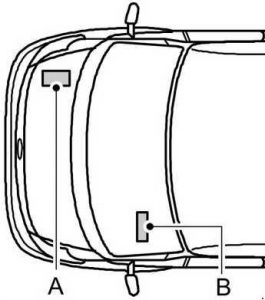

Condução à direita

A  – Caixa de fusíveis no compartimento do motor
B  – Caixa de fusíveis na cabine

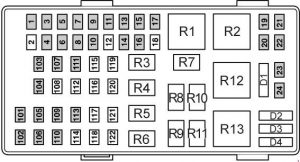

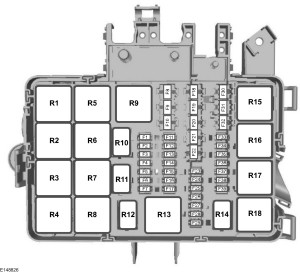

Caixa de fusíveis no compartimento do motor

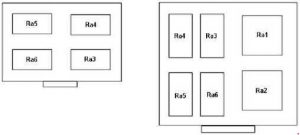

Caixa de fusíveis adicional / diagramas de relés sob o vaso de expansão

Nº	Amp [A]	Descrição
1	5	Transmissão manual com transmissão automática.
2	–	Não utilizado
3	20	Luzes diurnas; Faróis,
4	5	Sensor de tensão da bateria (motores diesel).
5	20	Interruptor de corte de combustível
6	30	Equipamento de reboque
7	15	Buzina
8	20	ABS
9	20	Feixe principal
10	10	Ar condicionado
11	20	Limpa para-brisas dianteiro; Limpa para-brisas traseiro.
12	–	Não utilizado
13	30	Alavanca multifunções; Limpa para-brisas dianteiro.
14	15	Iluminação de marcha-atrás
15	5	Módulo do sistema de imobilização do motor
16	5	Controlo eletrónico do motor
17	30	Equipamento de reboque
18	–	Não utilizado
19	5	Transmissão manual com transmissão automática.
20	15	Transmissão manual com transmissão automática.
21	20	Controlo do motor
22	20	Bomba de combustível
23	10	Faróis – lado direito
24	10	Faróis – lado esquerdo
101	40	ABS
102	40	Para-brisas aquecido lado esquerdo
103	50	Alimentação principal do sistema elétrico
104	50	Alimentação principal do sistema elétrico
105	40	Ventilador de arrefecimento do motor (motores 2,0 l Diesel e 2,3 l DOHC).
106	30	Ignição
107	30	Ignição
108	–	Não utilizado
109	40	Ventilador de arrefecimento do motor (motores 2,0 l Diesel e 2,3 l DOHC).
110	40	Para-brisas aquecido – lado direito
111	30	Ignição

112	–	Não utilizado
113	40	Transmissão manual com transmissão automática.
114	–	Não utilizado
115	–	Não utilizado
116	–	Não utilizado
117	–	Não utilizado
118	–	Não utilizado
119	–	Não utilizado
120	–	Não utilizado
121	–	Não utilizado
122	–	Não utilizado
Relés
R1	Arranque
R2	Velas de incandescência; Ventilador de arrefecimento.
R3	Buzina
R4	Ficheiro principal
R5	Desconexão do gerador
R6	Faróis de nevoeiro
R7	Controlo do motor (PCM)
R8	Controlo da lâmpada (veículos sem ABS)
R9	Bomba de combustível (motores TDdi); Módulo de injeção (motores TDci).
R10	Ar condicionado WOT (válvula totalmente aberta)
R11	Elevação da bomba (alguns motores TDdi).
R12	Ventilador de arrefecimento do motor
R13	Ignição
Ra1	Compressor de ar
Ra2	Alta velocidade do ventilador de arrefecimento do motor
Ra3	Piscas do reboque do lado esquerdo
Ra4	Piscas do reboque do lado direito
Ra5	Reboque
Ra6	–
Díodo
D1	–
D2	–
D3	Pisca do reboque RH ou embraiagem do ar condicionado.
D4	Pisca do reboque LH ou luz indicadora do ar condicionado.

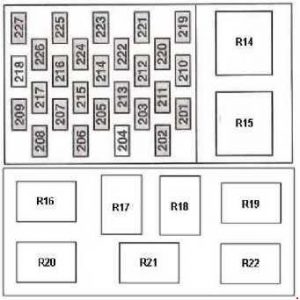

Diagrama de fusíveis na cabine

Diagrama de relés alternativo

Número	Amp [A]	Descrição
201	15	Conjunto de piscas; Limpa para-brisas traseiro, relógio.
202	5	Para-brisas aquecido
203	20	Faróis de nevoeiro
204	–	Não utilizado
205	15	Controlo de iluminação; Piscas; Alavanca multifunções; Controlo do motor, arranque.
206	5	Iluminação da matrícula
207	10	Módulo do airbag
208	10	Iluminação do conjunto de piscas
209	15	Faróis laterais
210	15	Odómetro, relógio
211	30	Motor do ventilador do aquecedor traseiro
212	10	Isqueiro
213	10	Aquecimento do compartimento traseiro
214	15	Luzes interiores; Espelhos elétricos.
215	20	Para-brisas aquecido; Bancos dianteiros aquecidos; Aquecedor auxiliar.
216	20	Tomada de corrente auxiliar
217	15	Para-brisas traseiro aquecido; Espelhos retrovisores exteriores aquecidos.
218	–	Não utilizado

219	30	Vidros elétricos
220	20	Vidro traseiro aquecido
221	15	Interruptor das luzes de travão
222	15	Rádio
223	30	Motor do ventilador do aquecedor
224	20	Interruptor dos faróis
225	15	Ar condicionado
226	20	Luzes de aviso, piscas
227	5	Rádio, ABS
Relés
R14	Limpa para-brisas
R15	Poupança de bateria/D + (ativa-se apenas com o motor a funcionar).
R16	Vidro aquecido do lado direito
R17	Relé do sinal acústico da porta traseira
R18	Iluminação interior
R19	Sinal acústico de aviso da porta traseira (o sinal acústico não é um relé).
R20	Vidro aquecido do lado esquerdo (relé temporizado).
R21	Limpa para-brisas traseiro
R22	Vidro traseiro aquecido; Espelhos aquecidos.

1) Fusíveis do fecho centralizado: 2 x 15A também localizados sob a coluna de direção / presos com fita adesiva.
2) O relé do ventilador do aquecedor está localizado atrás da consola central (se instalado),
3) O relé do aquecedor auxiliar está localizado sob o banco do condutor (se instalado).
4) O relé do ar condicionado está aparafusado na parte traseira do compartimento do motor (se instalado), e nos modelos movidos a GPL, todos os módulos / relés de controlo do GPL estão localizados atrás do painel removível no painel de instrumentos do lado do condutor.

Ford Transit (2006-2013) – diagrama da caixa de fusíveis

Ano de fabrico: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

O fusível do isqueiro (tomada de corrente) no Honda Civic (2012) é o fusível 47 na caixa de fusíveis.

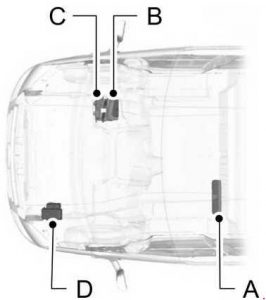

Localização

Condução à esquerda

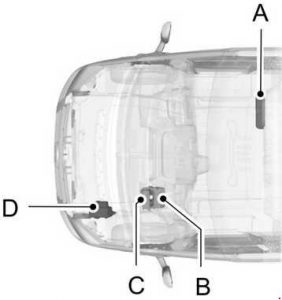

Condução à direita

A – Caixa de fusíveis preliminar
B – Caixa de relés padrão
C – Caixa de ligação do compartimento de passageiros
D – Caixa de ligação do compartimento do motor

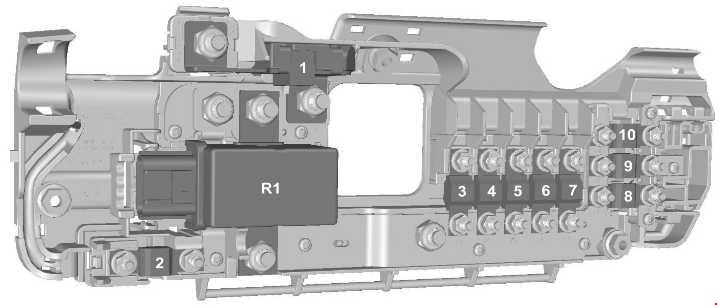

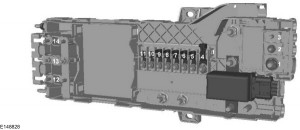

Caixa de fusíveis preliminar

Número	Amperes [A]	Descrição
1	350	Motor de arranque e alternador
2	60	Alimentação da caixa de fusíveis do compartimento de passageiros – arranque correto; Caixa de fusíveis do compartimento de passageiros KL15 para Start-Stop.
3	100	Alimentação da caixa de fusíveis do motor – sem necessidade de arranque
4	40	Para-brisas aquecido, lado direito
5	100	Alimentação padrão da caixa de fusíveis do relé – essencial sem arranque
6	40	Para-brisas aquecido, lado esquerdo
7	60	Alimentação da caixa de fusíveis do compartimento de passageiros – sem necessidade de arranque
8	60	Ponto de ligação com o cliente
9	60	Ponto de ligação com o cliente
10	60	Ponto de ligação com o cliente
Relés
R1	Segundo interruptor da bateria

Caixa de fusíveis do motor

Nº	Amperes [A]	Descrição
11	60	Ventilador de arrefecimento do motor
12	30	Alimentação do reboque e módulo de reboque (KL30)
13	40	Bomba ABS e ESP
14	–	Não utilizado
15	60	Velas de incandescência
16	60	Relé de ignição (KL15 # 3
17	30	Interruptor de arranque
18	40	Alimentação de ignição (KL15) para a caixa de fusíveis de passageiros (veículos sem sistema Start-Stop)
18	–	Não utilizado (veículos com Start-Stop)
19	–	Não utilizado
20	10	ABS; ESP; Sensor de ângulo de direção; Alimentação do sensor YAW (KL30).
21	25	Válvulas e unidade de controlo ABS e ESP
22	–	Não utilizado
23	–	Não utilizado
24	5	Bomba de combustível (sem aquecedor alimentado a combustível)
24	20	Bomba de combustível (com aquecedor alimentado a combustível)
25	–	Não utilizado
26	15	Potência PCM
27	5	Bomba de combustível (com aquecedor alimentado a combustível)

28	5	Sensor T-MAF
29	5	Monitorização das velas de incandescência do evaporador
30	7.5	Válvula de purga acústica
31	15	Bomba VAP/UEGO
32	20	Vela de incandescência do evaporador
33	10	Luzes de marcha-atrás
34	20	Alimentação KL15 do reboque
35	–	Não utilizado
36	10	Embraiagem do ar condicionado
37	–	Não utilizado
Relés
R2	Velas de incandescência
R3	Reboque (KL15)
R4	Ignição do motor de arranque
R5	Alimentação (KL15 # 4)
R6	Alimentação (KL15 # 3)
R7	Bomba de combustível
R8	Vela de incandescência do evaporador
R9	Não utilizado
R10	Válvula solenóide da embraiagem do ar condicionado

Caixa de fusíveis do relé

Nº	Amperes [A]	Descrição
38	20	Limpa para-brisas traseiro
39	10	Controlo do ar condicionado dianteiro e traseiro
40	5	Não utilizado
41	5	Tacógrafo
42	5	Nivelamento dos faróis; Interruptor principal das luzes (KL15).
43	20	Bancos dianteiros aquecidos
44	20	Buzina
45	20	Ponto de alimentação auxiliar dianteiro
46	10	Espelhos retrovisores exteriores aquecidos, se CAT 1 instalado
47	20	Isqueiro
48	5	Alimentação das bobinas do relé, espelho elétrico
49	20	Tomada de corrente auxiliar traseira
50	10	Máximos, lado esquerdo
51	10	Máximos, lado direito
52	10	Luzes de presença, lado esquerdo
53	10	Luzes de presença, lado direito
54	30	Fusível preliminar das luzes de presença, máximos, luzes diurnas, tacógrafo, ventilador auxiliar para aquecimento a combustível
55	40	Motor do ventilador do aquecedor
56	20	Vidros elétricos
57	30	Motor do ventilador do aquecedor traseiro

58	30	Compartimento do motor do limpa para-brisas dianteiro
59	30	Para-brisas aquecido, espelhos laterais aquecidos
60	–	Não utilizado
61	60	Relé de ignição (KL15 # 1)
62	60	Relé de ignição (KL15 # 2)
Relés
R11	Faróis de nevoeiro dos projetores
R12	Espelhos retrovisores exteriores aquecidos (se alarme CAT 1 instalado); Tomada de corrente (se alarme CAT 1 não instalado).
R13	Máximos dos projetores
R14	Buzina
R15	Luzes diurnas
R16	Aquecedor programável a combustível
R17	Vidro traseiro aquecido e espelhos laterais aquecidos (ou vidro traseiro aquecido do lado esquerdo, se alarme cat. 1 instalado)
R18	Vidro traseiro aquecido, lado direito, se alarme cat. 1 instalado
R19	Alimentação (KL15 # 2)
R20	PJB KL15 (apenas Start-Stop)
R21	Alimentação (KL15 # 1)
R22	Para-brisas aquecido, lado direito
R23	Função de alta e baixa do limpa para-brisas
R24	Limpa para-brisas traseiro
R25	Função de ligar e desligar do limpa para-brisas
R26	Para-brisas aquecido, lado esquerdo

Caixa de fusíveis do passageiro

Nº br	Amperes [A]	Descrição
63	5	Sistema de estacionamento traseiro; Sensor de chuva.
64	2	Sensor de pedido do pedal do acelerador
65	15	Interruptor das luzes de travão
66	5	Conjunto de piscas; Alimentação PATS; Tacógrafo; Iluminação dos interruptores do painel de instrumentos.
67	15	Bomba do lavador
68	10	Módulo de controlo de limites
69	20	Interruptor das luzes exteriores (KL15)
70	20	Sinal de voz com alimentação da bateria
71	5	Interruptor das luzes exteriores (KL30)

72	10	Alimentação para poupança de bateria, OBDII (KL30)
73	15	Alimentação do rádio, navegação e telefone
74	5	Conjunto de indicadores; Temporizador do aquecedor auxiliar alimentado a combustível; Alimentação sem chave remota; Sensor de movimento interior (KL30).
75	7.5	Luzes laterais, lado direito
76	7.5	Luzes laterais, lado esquerdo
77	5	Alimentação do interruptor de ignição; Alimentação das bobinas do interruptor da bateria.
78	15	Fecho centralizado
79	7.5	Iluminação da matrícula; Piscas laterais.
80	15	Faróis de nevoeiro dianteiros
81	10	Faróis de nevoeiro traseiros
82	3	Alimentação da ignição sonora e do conjunto de indicadores

Fusíveis auxiliares

Nº	Amperes [A]	Descrição	Localização
83	10	Módulo de reboque	Espaço para os pés esquerdo
84	7.5	Deteção de vela de incandescência DPF	Sob a caixa de fusíveis do compartimento do motor

Ford Transit (2014-2018) – diagrama de fusíveis

Ano de fabrico: 2014, 2015, 2016, 2017, 2018.

O fusível do isqueiro (tomada de corrente) no Ford Transit (2014-2018) é o fusível F13 na caixa de fusíveis do compartimento de passageiros.

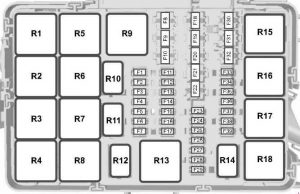

Caixa de fusíveis do compartimento do motor

Nº br	[A]	Descrição
F1	5	2,0 l a diesel:  rádio de escurecimento
F1	10	2,2 l a diesel : redução catalítica seletiva
F2	15	2,0 l a diesel:  não utilizado 2,2 l a diesel : redução catalítica seletiva
F3	15	2,0 l a diesel:  não utilizado 2,2 l a diesel : redução catalítica seletiva
F4	10	2,0 l a diesel:  não utilizado 2,2 l a diesel : redução catalítica seletiva
F5	3	2,0 l a diesel:  não utilizado 2,2 l a diesel : evaporador do filtro de partículas. Monitor de velas de ignição.
F6	3	2,0L a diesel:  não utilizado
F7	7.5	2,0 l a diesel:  não utilizado 2,2 l a diesel : sistema anti-bloqueio. Assistência à estabilidade. Ignição
F8	20	Ventilador de arrefecimento
F9	30	2,0 l a diesel:  não utilizado 2,2 l a diesel : limpa para-brisas esquerdo
F10	30	2,0 l a diesel:  não utilizado 2,2 l a diesel : limpa para-brisas direito
F11	10	2,0 l a diesel:  não utilizado 2,2 l a diesel : embraiagem do ar condicionado
F12	20	2,0 l a diesel:  não utilizado 2,2 l a diesel : vela de ignição do evaporador com filtro de partículas
F13	–	Não utilizado
F14	3	2,0 l a diesel:  não utilizado 2,2 l a diesel : redução catalítica seletiva – ignição
F15	–	Não utilizado
F 16	–	Não utilizado
F17	–	Não utilizado
F18	40	2,0 l a diesel:  ventilador de arrefecimento 2 2,2 l a diesel : sistema anti-bloqueio. Bomba de assistência à estabilidade
F19	40	2,0 l a diesel:  Ventilador de arrefecimento (velocidade dupla)
	60	2,0 l a diesel:  Ventilador de arrefecimento (velocidade única)
F19	30	2,2 l a diesel : eletroíman do motor de arranque
F20	40	2,0 l a diesel : alimentação do relé de redução catalítica seletiva
F20	60	2,2 l a diesel : velas de ignição
F21	40	2,0 l a diesel : módulo de velas de ignição 2
F21	60	2,2 l a diesel : Relé de ignição 3
F22	40	2,0 l a diesel : módulo de velas de ignição 1 2,2 l a diesel : não utilizado
F22	–	Não utilizado
F23	10	2,0 l a diesel : embraiagem do ar condicionado 2,2 l a diesel : não utilizado
F24	7.5	2,0 l a diesel : não utilizado 2,2 l a diesel : bomba de injeção de combustível
F25	–	Não utilizado
F26	–	Não utilizado
F27	–	Não utilizado
F28	5	2,0 l a diesel : aquecedor 2,2 l a diesel : não utilizado
F29	15	2,0 l a diesel : alimentado por bomba de água 2,2 l a diesel : não utilizado

F30	60	2,0 l a diesel : Relé do módulo de controlo do grupo propulsor
F30	40	2,2 l a diesel : ventilador de arrefecimento 1
F31	20	2,0 l a diesel : relé de arranque 2
F31	40	2,2 l a diesel : ventilador de arrefecimento 2
F32	20	2,0L a diesel : Aquecimento auxiliar a combustível
F32	60	2,2 l a diesel : motores com dois limpa para-brisas
F33	20	2,0 l a diesel : não utilizado 2,2 l a diesel : bomba de água auxiliar tipo Start-Stop
F34	–	Não utilizado
F35	20	2,0 l a diesel : módulo de controlo do grupo propulsor
F35	15	2,2 l a diesel : alimentação do sistema de controlo do grupo propulsor
F36	20	2,0L a diesel : Potência do veículo 5
F36	15	2,2 l a diesel : sensor NOXI 2
F37	15	2,0L a diesel : Redutor do depósito. Válvula de recirculação dos gases de escape
F37	7.5	2,2 l a diesel : válvula de controlo de volume
F38	10	2,0 l a diesel : bobinas dos relés R1, R5, R10 e R15 na caixa de distribuição do motor
F38	7.5	2,2 l a diesel : sensor de fluxo de massa de ar
F39	10	2,0 l a diesel : monitor de velas de ignição. Sensor de óxido de azoto
F39	15	2,2L a diesel : Evaporador com bomba de diesel
Relés
R1	2,0 l a diesel : ventilador de arrefecimento de alta velocidade 2,2 l a diesel : ignição
R2	2,0 l a diesel : não utilizado 2,2 l a diesel : motor de arranque
R3	Limpa para-brisas traseiro
R4	2,0 l a diesel : suspensão pneumática 2,2 l a diesel : não utilizado
R5	Ventilador de arrefecimento
R6	2,0 l a diesel : não utilizado 2,2 l a diesel : limpa para-brisas dianteiro – ligar e desligar
R7	2,0 l a diesel : não utilizado 2,2 l a diesel : limpa para-brisas dianteiro – baixa e alta velocidade
R8	Não utilizado
R9	2,0 l a diesel : motor de arranque 2,2 l a diesel : não utilizado
R10	Embraiagem do ar condicionado
R11	2,0 l a diesel : não utilizado 2,2 l a diesel : vela de ignição do sistema de evaporação de combustível
R12	2,0 l a diesel : não utilizado 2,2 l a diesel : bomba de injeção de combustível
R13	2,0 l a diesel : redução catalítica seletiva 2,2 l a diesel : bomba de tração às quatro rodas
R14	2,0 l a diesel : não utilizado 2,2 l a diesel : econométrico
R15	2,0 l a diesel : ventilador de arrefecimento de baixa velocidade 2,2 l a diesel : ventilador de arrefecimento de baixa e alta velocidade
R16	2,0 l a diesel : arranque 2. Tração às quatro rodas 2,2 l a diesel : redução catalítica seletiva
R17	2,0 l a diesel : não utilizado 2,2 l a diesel : módulo de controlo do grupo propulsor
R18	2,0 l a diesel : módulo de controlo do grupo propulsor 2,2 l a diesel : ventilador de arrefecimento de alta velocidade

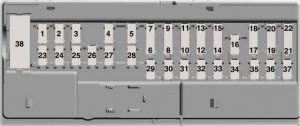

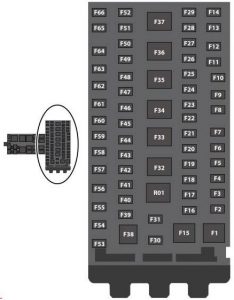

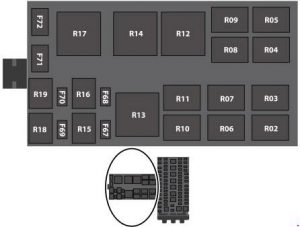

Quadro de fusíveis da zona de passageiros (2,0 l a diesel)

Nº	[A]	Descrição
F1	60	Relé do motor do limpa para-brisas dianteiro
F2	40	Motor do ventilador
F3	–	Não utilizado
F4	40	Vidro traseiro aquecido. Espelhos retrovisores exteriores aquecidos
F5	40	Alimentação do reboque B +
F6	40	Ponto de alimentação auxiliar 2
F7	40	Ponto de alimentação auxiliar 1
F8	20	Buzina
F9	15	Relé do lavador do vidro traseiro
F10	10	Bobinas dos relés R1, R2, R3, R4, R5, R10, R17
F11	–	Não utilizado
F12	–	Não utilizado
F13	20	Isqueiro
F14	20	Ponto de alimentação auxiliar do painel de instrumentos
F15	50	Módulo de qualidade de tensão. Módulo de controlo da carroçaria
F 16	25	Módulo do sistema anti-bloqueio. Controlo eletrónico das válvulas do programa de estabilidade
F17	5	Bobina do relé de tensão positiva da bateria do módulo de controlo da unidade de potência
F18	10	Luz de travão
F19	15	Bloqueio do relé de carga
F20	5	Aquecimento auxiliar alimentado a combustível
F21	15	Unidade de controlo da transmissão automática
F22	25	Bomba de óleo da transmissão automática
F23	20	Vidro traseiro aquecido do lado esquerdo
F24	10	Espelhos retrovisores exteriores aquecidos
F25	7.5	Desbloqueio da porta do condutor
F26	7.5	Desbloqueio da porta do passageiro
F27	–	Não utilizado
F28	20	Não utilizado
F29	40	Motor do ventilador traseiro
F30	20	Ponto de alimentação auxiliar traseiro
F31	20	Vidro traseiro aquecido do lado esquerdo
F32	60	Relé de arranque

F33	60	Relé da bomba de combustível
F34	40	Vidro traseiro aquecido do lado esquerdo
F35	40	Vidro traseiro aquecido do lado direito
F36	50	Alimentação do módulo de controlo da carroçaria RP1
F37	50	Alimentação do módulo de controlo da carroçaria RP2
F38	60	Alimentação padrão do diagrama de relés BB4
F39	20	Bancos aquecidos
F40	5	Arranque do módulo de controlo do grupo propulsor
F41	5	Bobina do relé do aquecedor auxiliar de combustível
F42	5	Ajuste dos faróis
F43	5	Módulo de controlo da transmissão
F44	10	Suspensão pneumática. Módulo de qualidade de tensão. Ar condicionado traseiro. Sistema de deteção e medição de luz. Câmaras dianteiras e traseiras. Controlo de velocidade adaptativo
F45	20	Luzes de curva
F46	5	Vidro traseiro aquecido. Relé do espelho retrovisor exterior aquecido
F47	5	Módulo do sistema anti-bloqueio
F48	10	Interface para caravana 1
F49	20	Limpa para-brisas traseiro
F50	5	Módulo do sensor de chuva. Limpa para-brisas traseiro
F51	25	Motor do limpa para-brisas dianteiro
F52	25	Motor do limpa para-brisas dianteiro
F53	–	Não utilizado
F54	–	Não utilizado
F55	40	Módulo do sistema anti-bloqueio. Controlo eletrónico de estabilidade
F56	30	Grau de deslizamento de potência
F57	30	Banco do condutor com assistência
F58	20	Farol dianteiro anti-nevoeiro
F59	30	Válvula solenóide do motor de arranque
F60	15	Carregador de bateria do reboque
F61	15	Bloqueio duplo do lado esquerdo
F62	15	Bloqueio duplo do lado direito
F63	15	Fecho centralizado do lado esquerdo
F64	15	Fecho centralizado do lado direito
F65	20	Bomba de combustível
F66	40	Filtro de combustível aquecido

Nº	[A]	Descrição
F67	–	Não utilizado
F68	–	Não utilizado
F69	7.5	Tacógrafo
F70	–	Não utilizado
F71	40	Tomada de 230V
F72	30	Tomada do reboque
Relés
R1	Buzina
R2	Vidro traseiro aquecido
R3	Motor do ventilador traseiro
R4	Pontos de alimentação auxiliar traseiros
R5	Isqueiro. Pontos de alimentação auxiliar

R6	Relé do vidro dianteiro aquecido do lado esquerdo
R7	Relé do vidro dianteiro aquecido do lado direito
R8	Bomba do pulverizador do vidro traseiro
R9	Ventilador auxiliar alimentado a combustível
R10	Motor do ventilador
R11	Bloqueio externo
R12	Espelhos rebatíveis eletricamente
R13	Arranque
R14	Bomba de combustível
R15	Não utilizado
R16	Não utilizado
R17	Limpa para-brisas
R18	Farol dianteiro anti-nevoeiro
R19	Não utilizado

Diagrama de fusíveis da unidade de controlo da carroçaria (2,0 l a diesel)

Nº	[A]	Descrição
F1	–	Não utilizado
F2	7.5	Espelhos exteriores elétricos. Janela da porta do condutor
F3	20	Função de desbloqueio (condutor e passageiro)
F4	5	Não utilizado
F5	20	Não utilizado
F6	10	Não utilizado
F7	10	Não utilizado
F8	10	Sinal de voz com reserva de bateria
F9	10	Não utilizado
F10	5	Não utilizado
F11	5	Sensor de intrusão. Ar condicionado traseiro
F12	7.5	Controlo do clima. Interruptor das luzes de emergência
F13	7.5	Coluna de direção. Conjunto de indicadores. Interface de ligação de dados
F14	10	Não utilizado
F15	10	Interface de ligação de dados
F 16	15	Função de desbloqueio (portas deslizantes esquerda/direita)
F17	5	Sinal de voz com reserva de bateria
F18	5	Ignição

F19	7.5	Indicador de estado do airbag do passageiro. Interruptor de estado do airbag do passageiro
F20	7.5	Tacógrafo
F21	5	Aquecimento auxiliar
F22	5	Não utilizado
F23	10	atraso de acessórios. Inversor de corrente contínua (DC / AC)
F24	20	Fecho centralizado. Sistema de fecho duplo
F25	30	Não utilizado
F26	30	Não utilizado
F27	30	Não utilizado
F28	20	Não utilizado
F29	30	Não utilizado
F30	30	Não utilizado
F31	15	Não utilizado
F32	10	GPS. Controlo de voz. Módulo SYNC. Ecrã. Controlo de velocidade adaptativo. Recetor remoto
F33	20	Rádio. Módulo SYNC
F34	30	Fusível preliminar do relé de arranque da ignição. Assistência ao estacionamento. Controlo do aquecimento. Câmara do sistema de manutenção de faixa. Módulo de controlo de restrições. Painel de controlo central. Indicador de estado do airbag do passageiro. Tacógrafo. Aquecimento auxiliar. Módulo de controlo
F35	5	Módulo de controlo de restrições
F36	15	Assistência ao estacionamento. Câmara do sistema de manutenção de faixa. Módulo de controlo
F37	20	Não utilizado
F38	30	Vidros elétricos (interruptor automático)

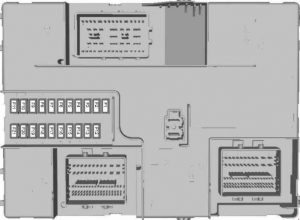

Diagrama de fusíveis do módulo de controlo da carroçaria (motor diesel de 2,2 l)

Nº	[A]	Descrição
F1	15	Bloqueio central 2
F2	15	Bloqueio central 1
F3	15	Arranque. Relé da bateria auxiliar
F4	5	Módulo de assistência ao estacionamento
F5	5	Módulo do sensor de chuva. Módulo da lâmpada automática
F6	15	Bomba do pulverizador do para-brisas
F7	7.5	Espelhos exteriores
F8	15	Faróis de nevoeiro dianteiros
F9	10	Luzes altas direitas
F10	10	Luzes altas esquerdas

F11	25	Luzes externas direitas. Luzes laterais esquerdas
F12	20	Alarme anti-roubo. Sinalizador acústico com bateria de reserva
F13	15	Interface de conexão de dados. Relé auxiliar do ponto de alimentação. Iluminação interior
F14	25	Luzes diurnas. Piscas. Faróis de nevoeiro traseiros
F15	25	Luzes laterais direitas. Luzes externas esquerdas. Luz de freio central
F 16	20	Controle de áudio
F17	7.5	Controle do aquecedor. Conjunto de indicadores. Ventilador do motor
F18	10	Interruptor dos faróis. Módulo de direção
F19	5	Módulo de interface de controle / display frontal
F20	5	Sistema passivo anti-roubo e ignição. Ignição
F21	3	Módulo de áudio frontal. Relé auxiliar

Ford Transit (2015-2020) – diagrama da caixa de fusíveis (versão UE)

Ano de fabricação: 2015, 2016, 2017, 2018, 2019, 2020.

O fusível do isqueiro (tomada de força) no Ford Transit (2015-2020) é o fusível F47 na caixa de fusíveis da cabine.

Caixa de fusíveis no compartimento do motor

Número	Amp [A]	Descrição
F1	10	Redução catalítica seletiva
F2	15	Redução catalítica seletiva
F3	15	Redução catalítica seletiva
F4	10	Redução catalítica seletiva
F5	3	Evaporador do filtro de partículas; Monitor de velas de ignição.
F6	3	Sistema de prevenção de bloqueio das rodas; Assistência à estabilidade; Ignição.
F7	7,5	Módulo de controle do sistema de transmissão
F8	20	Ventilador de arrefecimento
F9	30	Limpador de para-brisas esquerdo
F10	30	Limpador de para-brisas direito
F11	10	Embreagem do ar condicionado
F12	20	Vela de ignição do evaporador do filtro de partículas
F13	–	Não utilizado
F14	3	Redução catalítica seletiva – ignição
F15	–	Não utilizado
F 16	–	Não utilizado
F17	–	Não utilizado
F18	40	Sistema de prevenção de bloqueio das rodas; Bomba de assistência à estabilidade.
F19	30	Enrolamento do motor de arranque

F20	60	Velas de ignição
F21	60	Relé de ignição 3
F22	–	Não utilizado
F23	–	Não utilizado
F24	7,5	Bomba de injeção de combustível
F25	–	Não utilizado
F26	–	Não utilizado
F27	–	Não utilizado
F28	–	Não utilizado
F29	–	Não utilizado
F30	40	Ventilador de arrefecimento 1
F31	40	Ventilador de arrefecimento 2
F32	60	Motores de limpador de para-brisas duplo
F33	20	Bomba de água auxiliar Start-Stop
F34	–	Não utilizado
F35	15	Alimentação do sistema de controle da unidade de potência
F36	15	Sensor NOXI 2
F37	7,5	Válvula de controle de volume
F38	7,5	Sensor de fluxo de ar
F39	15	Evaporador com bomba de combustível

Relé	Descrição
R1	Arranque
R2	Motor de arranque
R3	Limpador de para-brisas traseiro
R4	Não utilizado
R5	Ventilador de arrefecimento
R6	Limpador de para-brisas dianteiro – ligar e desligar.
R7	Limpador de para-brisas dianteiro – baixa e alta velocidade.
R8	Não utilizado
R9	Não utilizado
R10	Embreagem do ar condicionado
R11	Vela de ignição do sistema de evaporação de combustível
R12	Bomba de injeção de combustível
R13	Bomba de tração nas quatro rodas
R14	Econetic
R15	Ventilador de arrefecimento em baixa e alta velocidade.
R16	Redução catalítica seletiva
R17	Módulo de controle do sistema de transmissão
R18	Ventilador de arrefecimento de alta velocidade

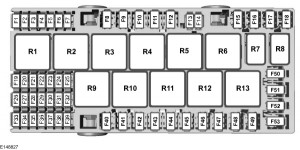

Painel de fusíveis P na cabine

Nº	Amp [A]	Descrição
F1	10	Módulo do airbag
F2	20	Vidro traseiro aquecido
F3	10	Espelhos retrovisores exteriores aquecidos
F4	–	Não utilizado
F5	–	Não utilizado
F6	5	Tacógrafo
F7	10	Sensor da bateria
F8	40	Tomada de corrente alternada
F9	–	Não utilizado
F10	30	Assento do motorista com apoio
F11	30	Assento do passageiro com ajuste elétrico
F12	30	Degrau elétrico
F13	–	Não utilizado
F14	5	Módulo de controle de rastreamento e bloqueio
F15	40	Relé da bateria do módulo de controle do sistema de propulsão.
F 16	40	Relé de potência do módulo de controle do sistema de propulsão.
F17	–	Não utilizado
F18	30	Válvulas do sistema anti-bloqueio; Válvulas de suporte de estabilidade.
F19	5	Tacógrafo
F20	5	Relé do espelho retrovisor exterior aquecido; Relé do para-brisas aquecido.
F21	–	Não utilizado
F22	15	Painel de fusíveis na cabine
F23	7,5	Módulo de controle do ar condicionado
F24	5	Ajuste dos faróis
F25	7,5	Iluminação interior
F26	10	Espelhos retrovisores exteriores aquecidos

F27	20	Bancos dianteiros aquecidos
F28	20	Faróis direcionais
F29	10	Câmera de estacionamento; Sistema de manutenção de faixa; Espelho eletrocrômico.
F30	5	Controle de cruzeiro adaptativo
F31	–	Não utilizado
F32	10	Iluminação interior
F33	20	Módulo de tração nas quatro rodas
F34	20	Limpador de para-brisas traseiro
F35	5	Espelhos retrovisores elétricos rebatíveis
F36	20	Buzina
F37	7,5	Módulo SYNC
F38	5	Motor do ventilador; Relé da buzina; Relé dos limpadores de para-brisas.
F39	7,5	Acesso remoto sem chave; Bateria; Vidros elétricos; Aquecimento traseiro, ventilação e ar condicionado.
F40	40	Motor do ventilador dianteiro
F41	40	Motor do ventilador traseiro
F42	30	Vidro traseiro aquecido
F43	30	Engate de reboque
F44	60	Pontos de alimentação auxiliar
F45	–	Não utilizado
F46	30	Vidros elétricos
F47	20	Tomada do isqueiro
F48	20	Pontos de alimentação auxiliar traseiros
F49	20	Pontos de alimentação auxiliar dianteiros
F50	60	Relé de ignição 1
F51	60	Relé de ignição 2
F52	40	Elemento aquecido do para-brisas no lado esquerdo.
F53	40	Elemento aquecido do para-brisas no lado direito.

Relé	Descrição
R1	Aquecimento auxiliar a combustível.
R2	Pontos de alimentação auxiliar
R3	Não utilizado
R4	Arranque 2
R5	Vidros elétricos
R6	Arranque 1
R7	Buzina
R8	Não utilizado
R9	Motor do ventilador dianteiro
R10	Motor do ventilador traseiro
R11	Vidro traseiro aquecido; Espelhos retrovisores exteriores aquecidos.
R12	Elemento aquecido do para-brisas no lado esquerdo.
R13	Elemento aquecido do para-brisas no lado direito.

Caixa de fusíveis preliminar

Nº	Amp [A]	Descrição
F1	470	Caixa de fusíveis no compartimento do motor; Motor de arranque; Alternador.
F2	100	Painel de fusíveis na cabine; Caixa de fusíveis do módulo de controle da carroceria.
F3	40	Módulo de controle do sistema de transmissão; Sistema de prevenção de bloqueio das rodas.
F4	200	Painel de fusíveis na cabine
F5	100	Painel de fusíveis na cabine
F6	80	Aquecedor da cabine
F7	80	Para-brisas aquecido
F8	100	Caixa de fusíveis do motor
F9	100	Painel de fusíveis na cabine
F10	60	Alimentação do painel de fusíveis na cabine.
F11	60	Alimentação do painel de fusíveis na cabine.
F12	60	Ponto de alimentação adicional 1
F13	60	Ponto de alimentação adicional 2
F14	60	Ponto de alimentação adicional 3

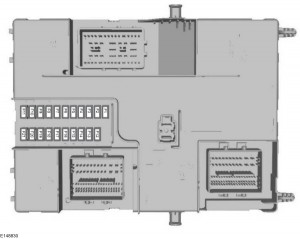

Caixa de fusíveis do módulo de controle da carroceria

Nº	Amp [A]	Descrição
F1	15	Fecho centralizado 2
F2	15	Fecho centralizado 1
F3	15	Arranque
F4	5	Módulo de controle de assistência ao estacionamento
F5	5	Módulo do sensor de chuva
F6	15	Bomba do lavador do para-brisas
F7	7,5	Espelhos retrovisores exteriores
F8	15	Faróis de nevoeiro dianteiros
F9	10	Faróis altos direitos
F10	10	Faróis altos esquerdos

F11	25	Faróis dianteiros direitos; Faróis laterais esquerdos.
F12	20	Sistema de sinalização da bateria; Sistema de sinalização acústica anti-roubo.
F13	15	Diagnóstico a bordo; Programa de economia de bateria.
F14	25	Indicador de direção
F15	25	Faróis dianteiros esquerdos; Lâmpada direita; Lâmpada central superior para freio.
F 16	20	Unidade de áudio; Unidade de navegação.
F17	7,5	Conjunto de indicadores do painel de instrumentos; Controle do aquecimento.
F18	10	Módulo do interruptor dos faróis; Módulo do volante.
F19	5	Módulo de interface de controle, display frontal
F20	5	Ativação passiva do sistema anti-roubo
F21	5	Relé auxiliar

Ford Transit (2019-2020) – diagrama da caixa de fusíveis

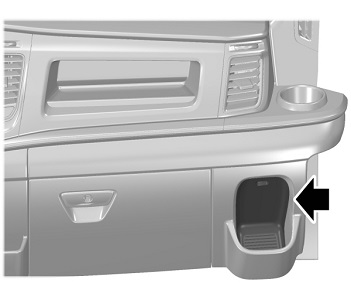

Localização da caixa de fusíveis

Compartimento de passageiros

Existem quatro caixas de fusíveis:

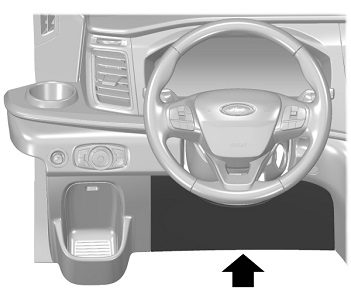

• A caixa de fusíveis do lado do motorista está localizada atrás do painel removível sob o volante;
• A caixa de fusíveis do lado do passageiro está localizada atrás da tampa no porta-luvas à direita;

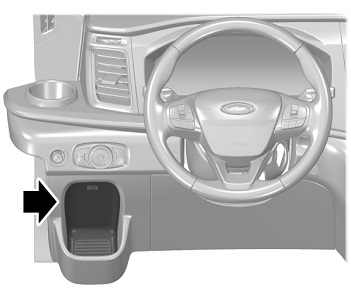

• O módulo de controle da carroceria está localizado atrás da tampa no porta-luvas à esquerda;
• A caixa de fusíveis preliminar está localizada sob o assento do motorista.

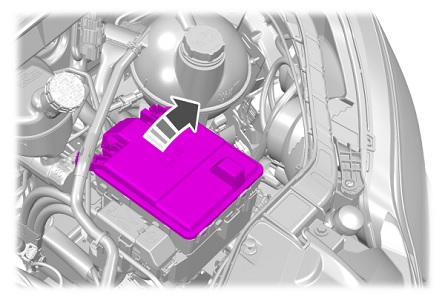

Compartimento do motor

Diagrama da caixa de fusíveis

Caixa de fusíveis preliminar

Atribuição dos fusíveis na caixa de fusíveis preliminar

Nº	Amperagem [A]	Descrição
1	125A	Módulo de controle da carroceria.
2	80A	Direção assistida eletrônica.
3	150A	Aquecedor com coeficiente de temperatura positivo.
4	–	Não utilizado.
5	–	Não utilizado.
6	150A	Caixa de fusíveis no compartimento de passageiros.
7	60A	Caravana
8	–	Não utilizado.
9	500A	Motor de arranque; Alternador.
10	300A	Caixa de fusíveis no compartimento do motor.
11	250A	Geradores duplos.
12	150A	Caixa de fusíveis no compartimento do motorista.
13	190A	Relé de descarga de carga.
14	175A	Ponto de alimentação auxiliar 1.
15	60A	Ponto de alimentação auxiliar 2.

Caixa de fusíveis do lado do motorista

Atribuição dos fusíveis na caixa de fusíveis do lado do motorista

Nº	Amperagem [A]	Descrição
Nº	Amperagem [A]	Descrição
1	5A	Porta USB.
2	–	Não utilizado.
3	5A	Porta USB.
4	–	Não utilizado.
5	–	Não utilizado.
6	–	Não utilizado.
7	–	Não utilizado.
8	–	Não utilizado.
9	10 A	Espelhos retrovisores exteriores aquecidos.
10	5A	Ventilador de arrefecimento.
11	–	Não utilizado.
12	–	Não utilizado.
13	–	Não utilizado.
14	–	Não utilizado.
15	–	Não utilizado.
16	5A	Sensor de chuva.
17	–	Não utilizado.
18	–	Não utilizado.
19	–	Não utilizado.
20	–	Não utilizado.
21	20A	Vidro traseiro aquecido.
22	20A	Vidro traseiro aquecido.
23	20A	Alimentação auxiliar.
24	20A	Alimentação auxiliar.
25	–	Não utilizado.
26	25A	Motor do limpador de para-brisas dianteiro.
27	–	Não utilizado.
28	30A	Conexões do veículo modificadas.
29	20A	Aquecedor de combustível.
30	30A	Painéis elétricos.
31	–	Não utilizado.
32	–	Não utilizado.
33	–	Não utilizado.
34	–	Não utilizado.
35	–	Não utilizado.
36	–	Não utilizado.
37	–	Não utilizado.
38	–	Não utilizado.
39	–	Não utilizado.
40	–	Não utilizado.
41	25A	Relé de descarga de carga.
42	40A	Relé do motor de arranque.

Nº	Amperagem [A]	Descrição
43	40A	Relé do fornecedor.
44	40A	Relé do motor de arranque.
45	10 A	Módulo de interface do fornecedor.
46	–	Não utilizado.
47	–	Não utilizado.
48	5A	Conexões do veículo modificadas.
49	10 A	Interruptor do pedal do freio.
50	30A	Assento do passageiro com ajuste elétrico.
51	40A	Conexões do veículo modificadas.
52	30A	Assento do motorista com apoio.
53	60A	Bateria
54	60A	Inversor de potência.
55	50A	Módulo de controle da carroceria.
56	10 A	Conexões do veículo modificadas.
57	–	Não utilizado.
58	10 A	Conversor de interface da carroceria da caravana; Interface do fornecedor; Segunda caixa de conexão.
59	10 A	Ar condicionado traseiro; Câmera frontal; Câmera traseira; Módulo de controle de cruzeiro adaptativo; Sistema de informações de ponto cego.
60	10 A	Módulo de controle do freio do reboque.
61	–	Não utilizado.
62	15A	Módulo aprimorado do sistema de relé de desconexão.
63	20A	Ponto de alimentação auxiliar.
64	40A	Conexões do veículo modificadas.
65	–	Não utilizado.
66	10 A	Sistema de relé de desconexão aprimorado; Caravana; Relé de descarga de carga.
67	–	Não utilizado.
68	5A	Módulo de reboque.
69	5A	Módulo de direção.
70	–	Não utilizado.
71	10 A	Assento do passageiro aquecido.
72	10 A	Assento do motorista aquecido.
73	20A	Módulo de iluminação frontal adaptativa; Nivelamento dos faróis.
74	–	Não utilizado.
75	20A	Caixa de fusíveis no compartimento do motor.
76	10 A	Interruptor de controle das portas deslizantes elétricas.
77	5A	Interruptor dos faróis.
78	7,5A	Conexões do veículo modificadas.
79	5A	Relé da caixa de fusíveis no compartimento do motorista.
80	–	Não utilizado.
81	40A	Módulo de reboque.
82	30A	Portas deslizantes com acionamento elétrico.
83	30A	Módulo de controle do freio do reboque.
84	50A	Módulo de controle da carroceria.
85	30A	Portas deslizantes com acionamento elétrico.
86	50A	Módulo de controle da carroceria.

Caixa de fusíveis do lado do passageiro

Atribuição dos fusíveis na caixa de fusíveis do lado do passageiro

Nº	Amperagem [A]	Descrição
Nº	Amperagem [A]	Descrição
1	–	Relé 2.
2	–	Relé 3.
3	–	Relé 1.
4	–	Relé 4.
5	–	Relé 5.
6	–	Não utilizado.
7	–	Não utilizado.
8	–	Relé 7.
9	–	Relé 8.
10	–	Não utilizado.
11	–	Não utilizado.

Nº	Amperagem [A]	Descrição
12	–	Relé 9.
13	–	Relé 6.
14	5A	Arranque.
15	5A	Alimentação.
16	–	Contato auxiliar 3 do relé.
17	–	Contato auxiliar 3 do relé.
18	–	Contato auxiliar 3 do relé.
19	–	Contato auxiliar 4 do relé.
20	–	Contato auxiliar 5 do relé.
21	–	Relé auxiliar da caixa de fusíveis.
22	–	Contato auxiliar 7 do relé.
23	–	Contato auxiliar 8 do relé.
24	–	Contato auxiliar 9 do relé.

Módulo de controle da carroceria

Atribuição dos fusíveis no módulo de controle da carroceria

Nº	Amperagem [A]	Descrição
Nº	Amperagem [A]	Descrição
1	–	Não utilizado.
2	10 A	Inversor de potência.
3	7,5A	Interruptor do vidro elétrico; Espelhos retrovisores elétricos.
4	20A	Não utilizado.
5	–	Não utilizado.
6	10 A	Não utilizado.
7	10 A	Não utilizado.
8	5A	Sinal acústico anti-roubo.
9	5A	Sensor de intrusão; Ar condicionado traseiro.
10	–	Não utilizado.
11	–	Não utilizado.
12	7,5A	Controle do ar condicionado.
13	7,5A	Conector do barramento de dados; Coluna de direção; Painel de instrumentos.
14	15A	Módulo de gerenciamento de energia da bateria – MHEV.
15	15A	Módulo SYNC 3.
16	–	Não utilizado.
17	7,5A	Não utilizado.
18	7,5A	Não utilizado.

Número	Amperagem [A]	Descrição
19	5A	Não utilizado.
20	5A	Arranque.
21	5A	Controle do aquecedor com coeficiente de temperatura positivo.
22	5A	Módulo de controle de alerta para pedestres.
23	30A	Não utilizado.
24	30A	Não utilizado.
25	20A	Não utilizado.
26	30A	Não utilizado.
27	30A	Não utilizado.
28	30A	Não utilizado.
29	15A	Não utilizado.
30	5A	Não utilizado.
31	10 A	Conector do barramento de dados; Receptor remoto da chave.
32	20A	Rádio; Módulo telemático.
33	–	Não utilizado.
34	30A	Centro de mensagens; Aquecedor com coeficiente de temperatura positivo; Inversor DC para AC; Câmera do sistema de manutenção de faixa; Assistência ao estacionamento; Coluna de direção.
35	5A	Não utilizado.
36	15A	Assistência ao estacionamento; Câmera do sistema de manutenção de faixa; Módulo de controle da coluna de direção.
37	20A	Não utilizado.
38	30A	Vidros elétricos.

Caixa de fusíveis do compartimento do motor

Atribuição dos fusíveis no compartimento do motor

Nº	Amperagem [A]	Descrição
Nº	Amperagem [A]	Descrição
1	50A	Limpadores de para-brisas.
2	40A	Tração nas quatro rodas.
3	40A	Elemento aquecido do para-brisas no lado direito.
4	30A	Iluminação de posição.
5	10 A	Iluminação de ré.
6	–	Não utilizado.
7	40A	Motor do ventilador dianteiro.
8	40A	Elemento aquecido do para-brisas no lado esquerdo.
9	15A	Fechadura da porta traseira.
10	–	Não utilizado.
11	40A	Pontos de alimentação auxiliar; Porta USB.
12	20A	Buzina
13	10 A	Sistema de redução catalítica seletiva.
14	15A	Potência do veículo 5.
15	–	Não utilizado.
16	–	Não utilizado.
17	10 A	Faróis de alta intensidade no lado direito.
18	40A	Aquecedor do vidro traseiro.
19	20A	Faróis de nevoeiro dianteiros.
20	10 A	Espelhos retrovisores elétricos rebatíveis.
21	15A	Potência do veículo 4.
22	40A	Motor do ventilador traseiro.
23	20A	Bomba de combustível.
24	40A	Relé Run / Start.
25	40A	Pontos de alimentação auxiliar.
26	10 A	Faróis de alta intensidade no lado esquerdo.
27	–	Não utilizado.
28	20A	Potência do veículo 1.
29	40A	Aquecedor do filtro de combustível.

Nº	Amperagem [A]	Descrição
30	15A	Bomba de líquido de arrefecimento.
31	5A	Sistema de prevenção de bloqueio das rodas.
32	15A	Módulo de controle da transmissão.
33	30A	Motor de arranque.
34	15A	Sistema de redução catalítica seletiva.
35	15A	Potência do veículo 2.
36	5A	Válvula de bypass do líquido de arrefecimento do motor.
37	5A	Velas de ignição. Módulo de controle do sistema de propulsão.
38	60A	Ventilador de arrefecimento.
39	15A	Sistema de redução catalítica seletiva.
40	10 A	Potência do veículo 3.
41	10 A	Controlador da vela de ignição.
42	15A	Unidade de controle da transmissão.
43	60A	Bomba do sistema anti-bloqueio.
44	25A	Ventilador de arrefecimento.
45	30A	Engate de reboque.
46	40A	Velas de ignição.
47	40A	Velas de ignição.
48	50A	Ventilador de arrefecimento.
49	15A	Sensor de óxidos de nitrogênio.
50	5A	Aquecedor ventilado do cárter de óleo.
51	10 A	Embreagem do ar condicionado.
52	50A	Ventilador de arrefecimento.
53	–	Não utilizado.
54	20A	Alarme de emergência.
55	25A	Bomba de óleo da transmissão.
56	20A	Aquecedor auxiliar a combustível.
57	25A	Sistema anti-bloqueio com controle eletrônico de estabilidade.
58	30A	Engate de reboque.
59	–	Relé do ventilador de arrefecimento.

Ford Transit – diagrama da caixa de fusíveis

Ano de fabricação: 2021, 2022.

Os fusíveis do isqueiro (tomadas de força) no Ford Transit são os fusíveis 11 na caixa de fusíveis do compartimento do motor.

Localização das caixas de fusíveis

Caixa de fusíveis no compartimento do motor

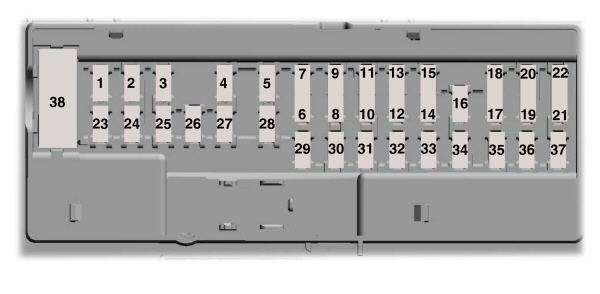

Módulo de controle dos sistemas da carroceria

Caixa de fusíveis na cabine do motorista

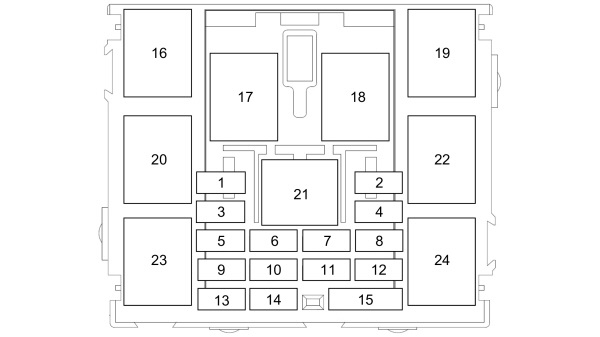

Caixa de fusíveis na cabine de passageiros

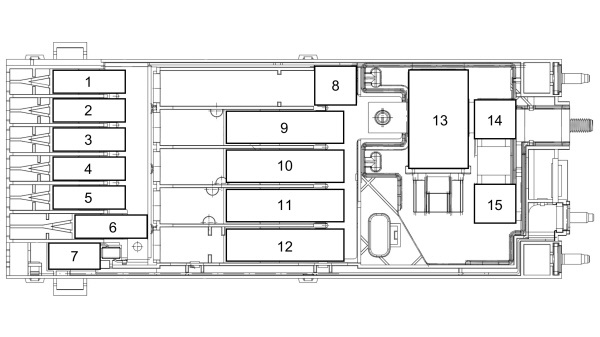

Caixa de fusíveis adicional de alta corrente

A caixa de fusíveis está localizada sob o assento do motorista.

2021

Veículos fabricados de 19.10.2020 a 18.04.2021

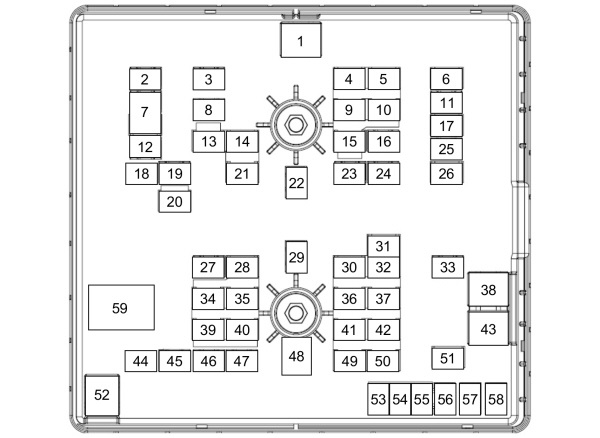

Caixa de fusíveis no compartimento do motor

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	50 A	Limpadores de para-brisas.
2	40 A	Tração integral.
3	40 A	Elemento aquecedor do para-brisas no lado direito.
4	15 A	Bomba do lavador do vidro traseiro.
5	–	Não utilizado.
6	–	Não utilizado.
7	40 A	Motor do ventilador dianteiro.
8	40 A	Elemento aquecedor do para-brisas no lado esquerdo.
9	15 A	Fechadura da porta traseira.
10	5 A	Módulo de gerenciamento de energia da bateria — MHEV.
11	40 A	Tomadas de alimentação adicionais. Porta USB.
12	20 A	Buzina.
13	20 A	Sistema de redução catalítica seletiva.
14	10 A	Módulo de gerenciamento de energia da bateria – módulo de controle do trem de força.
15	–	Não utilizado.
16	–	Não utilizado.
17	10 A	Faróis de xenônio direitos.
18	40 A	Aquecimento do vidro traseiro.
19	20 A	Não utilizado (reserva).
20	10 A	Espelhos retrovisores elétricos rebatíveis.
21	15 A	Alimentação do veículo 4.
22	40 A	Motor do ventilador traseiro.
23	20 A	Bomba de combustível.
24	40 A	Não utilizado (reserva).
25	40 A	Tomadas de alimentação adicionais.
26	10 A	Faróis de xenônio esquerdos.
27	40 A	Sistema de redução catalítica seletiva.
28	20 A	Alimentação do veículo 1.
29	40 A	Aquecedor do filtro de combustível.

Número	Ampere [A]	Descrição
30	7,5 A	Bomba de líquido de arrefecimento.
31	5 A	Sistema anti-bloqueio das rodas durante a frenagem.
32	15 A	Módulo de controle da transmissão.
33	30 A	Motor de arranque.
34	15 A	Sistema de redução catalítica seletiva.
35	15 A	Alimentação do veículo 2.
36	5 A	Alternador integrado com correia de arranque — MHEV.
37	5 A	Velas de incandescência. Módulo de controle do trem de força.
38	60 A	Módulo de controle das velas de incandescência.
39	15 A	Sistema de redução catalítica seletiva.
40	10 A	Alimentação do veículo 3.
41	10 A	Controlador das velas de incandescência.
42	15 A	Módulo de controle da transmissão.
43	60 A	Bomba do sistema anti-bloqueio das rodas durante a frenagem.
44	25 A	Ventilador
45	30 A	Tomadas para reboque.
46	–	Não utilizado.
47	–	Não utilizado.
48	50 A	Ventilador
49	15 A	Sensor de óxidos de nitrogênio.
50	5 A	Aquecedor do sistema de ventilação fechado da base.
51	10 A	Embreagem do ar condicionado.
52	50 A	Ventilador
53	5 A	Tensor ativo — MHEV.
54	20 A	Sinal acústico de alerta de ré.
55	25 A	Bomba de óleo da transmissão.
56	20 A	Aquecedor auxiliar a combustível.
57	25 A	Sistema anti-bloqueio das rodas durante a frenagem com sistema de estabilização eletrônica da trajetória.
58	30 A	Tomadas para reboque.
59	–	Relé do ventilador de arrefecimento.

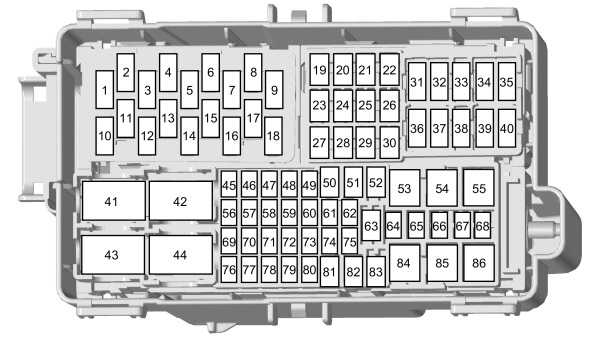

Diagrama dos fusíveis na cabine do motorista

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	5 A	Porta USB.
2	–	Não utilizado.
3	5 A	Porta USB.
4	–	Não utilizado.
5	–	Não utilizado.
6	–	Não utilizado.
7	–	Não utilizado.
8	–	Não utilizado.
9	10 A	Espelhos retrovisores exteriores aquecidos.
10	–	Não utilizado.
11	–	Não utilizado.
12	–	Não utilizado.
13	–	Não utilizado.
14	–	Não utilizado.
15	–	Não utilizado.
16	5 A	Sensor de chuva.
17	–	Não utilizado.
18	20 A	Motor do limpador do vidro traseiro.
19	–	Não utilizado.
20	–	Não utilizado.
21	20 A	Aquecimento do vidro traseiro.
22	20 A	Aquecimento do vidro traseiro.
23	20 A	Tomadas de alimentação adicionais.
24	20 A	Tomadas de alimentação adicionais.
25	–	Não utilizado.
26	25 A	Motor do limpador do para-brisas.
27	–	Não utilizado.
28	–	Não utilizado.
29	–	Não utilizado.
30	30 A	Degraus elétricos.
31	–	Não utilizado.
32	–	Não utilizado.
33	–	Não utilizado.
34	–	Não utilizado.
35	5 A	Módulo de reboque.
36	–	Não utilizado.
37	–	Não utilizado.
38	–	Não utilizado.
39	–	Não utilizado.
40	–	Não utilizado.
41	–	Não utilizado.
42	40 A	Relé do motor de arranque.

Número	Ampere [A]	Descrição
43	–	Relé para acessórios não originais.
44	40 A	Relé do motor de arranque.
45	10 A	Módulo de interface para acessórios não originais.
46	15 A	Módulo de reboque.
47	5 A	Aquecedor alimentado a combustível.
48	–	Não utilizado.
49	10 A	Interruptor do pedal do freio.
50	–	Não utilizado.
51	–	Não utilizado.
52	30 A	Assento do motorista com ajuste elétrico.
53	60 A	Bateria.
54	60 A	Inversor.
55	50 A	Módulo de controle dos sistemas da carroceria.
56	–	Não utilizado.
57	–	Não utilizado.
58	10 A	Interface da carroceria do veículo de caravana; Interface para modificadores de veículos; Caixa de fusíveis adicional.
59	10 A	Sistema de ar condicionado traseiro; Câmera frontal; Câmera traseira; Módulo de controle de cruzeiro adaptativo; Sistema de monitoramento de ponto cego.
60	10 A	Módulo de controle de dosagem do redutor.
61	7,5 A	Tacógrafo.
62	15 A	Módulo do sistema de relé de desconexão estendida.
63	20 A	Tomadas de alimentação adicionais.
64	–	Não utilizado.
65	–	Não utilizado.
66	10 A	Sistema de relé de desconexão estendida; Veículo de caravana; Relé de redução de carga.
67	–	Não utilizado.
68	–	Não utilizado.
69	5 A	Módulo do volante.
70	–	Não utilizado.
71	10 A	Assentos aquecidos.
72	10 A	Assentos aquecidos.
73	20 A	Módulo de faróis adaptativos; Ajuste da posição dos faróis.
74	–	Não utilizado.
75	20 A	Caixa de fusíveis no compartimento do motor.
76	10 A	Interruptor de controle das portas deslizantes elétricas.
77	5 A	Interruptor dos faróis.
78	10 A	Interruptor de travamento das portas deslizantes elétricas.
79	–	Não utilizado.
80	5 A	Relé do motor de arranque.
81	40 A	Módulo de reboque.
82	30 A	Portas deslizantes elétricas.
83	–	Não utilizado.
84	50 A	Módulo de controle dos sistemas da carroceria.
85	30 A	Portas deslizantes elétricas.

Módulo de controle dos sistemas da carroceria

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	–	Não utilizado.
2	10 A	Inversor.
3	7,5 A	Interruptor do vidro elétrico; Espelhos elétricos.
4	20 A	Não utilizado.
5	–	Não utilizado.
6	10 A	Não utilizado.
7	10 A	Não utilizado.
8	5 A	Sirene do sistema de alarme.
9	5 A	Sensor de intrusão; Ar condicionado traseiro do veículo.
10	–	Não utilizado.
11	–	Não utilizado.
12	7,5 A	Sistema de aquecimento, ventilação e ar condicionado.
13	7,5 A	Conector de diagnóstico; Coluna de direção; Conjunto de indicadores.
14	15 A	Módulo de gerenciamento de energia da bateria — MHEV.
15	15 A	Módulo SYNC 3.
16	–	Não utilizado.
17	7,5 A	Tacógrafo.
18	7,5 A	Não utilizado.

Número	Ampere [A]	Descrição
19	5 A	Sirene de alarme alimentada por bateria.
20	5 A	Interruptor de ignição.
21	5 A	Controle do aquecedor com coeficiente de temperatura positivo.
22	5 A	Módulo de controle do sistema de alerta para pedestres.
23	30 A	Não utilizado.
24	30 A	Não utilizado.
25	20 A	Não utilizado.
26	30 A	Não utilizado.
27	30 A	Não utilizado.
28	30 A	Não utilizado.
29	15 A	Não utilizado.
30	5 A	Não utilizado.
31	10 A	Conector de diagnóstico; Receptor de chave com controle remoto.
32	20 A	Rádio; Módulo telemático.
33	–	Não utilizado.
34	30 A	Tacógrafo; Centro de comunicação; Aquecedor com coeficiente de temperatura positivo; Inversor de corrente contínua para alternada; Câmera do sistema de manutenção de faixa; Sistema de assistência ao estacionamento; Coluna de direção.
35	5 A	Não utilizado.
36	15 A	Sistema de assistência ao estacionamento; Câmera do sistema de manutenção de faixa; Módulo de controle da coluna de direção.
37	20 A	Não utilizado.
38	30 A	Vidros elétricos.

Diagrama dos fusíveis na cabine de passageiros

Número	Ampere [A]	Descrição
Número	Ampere [A]	Descrição
1	40 A	Interruptor auxiliar 1.
2	40 A	Interruptor auxiliar 2.
3	20 A	Interruptor da lâmpada de sinalização.
4	20 A	Arranque.
5	10 A	Piscas.
6	5 A	Diodo LED interruptor auxiliar 2.
7	–	Não utilizado.
8	10 A	Iluminação interior.
9	15 A	Conexão bidirecional do rádio.
10	5 A	Arranque.
11	10 A	Arranque.

Número	Ampere [A]	Descrição
12	20 A	Tela sensível ao toque.
13	5 A	Relé do modo de alimentação.
14	5 A	Ignição.
15	5 A	Alimentação.
16	–	Relé da lâmpada de sinalização.
17	–	Relé do interruptor auxiliar 1.
18	–	Relé do interruptor auxiliar 2.
19	–	Relé de ignição.
20	–	Relé do pisca esquerdo.
21	–	Relé do modo de alimentação.
22	–	Relé das luzes exteriores.
23	–	Relé do pisca direito.
24	–	Não utilizado.

Caixa de fusíveis adicional de alta corrente

Número	Ampere [A]	Descrição
1	125 A	Módulo de controle dos sistemas da carroceria.
2	80 A	Sistema de assistência eletrônica à condução.
3	150 A	Aquecedor auxiliar.
4	–	Não utilizado.
5	–	Não utilizado.
6	150 A	Caixa de fusíveis na cabine de passageiros.
7	60 A	Caravana.
8	–	Bateria.
9	470 A	Motor de arranque; Alternador.
10	300 A	Caixa de fusíveis no compartimento do motor.
11	250 A	Inversor de corrente contínua para alternada — MHEV.
12	150 A	Caixa de fusíveis na cabine do motorista.
13	–	Relé de redução de carga.
14	180 A	Tomadas de alimentação adicionais 1.
15	60 A	Tomadas de alimentação adicionais 2.

2022

Veículos fabricados a partir de 19.04.2021 Veículos fabricados até 16.01.2022.

Diagrama dos fusíveis no compartimento do motor

Número	Ampere [A]	Descrição
1	50 A	Limpadores de para-brisas.
2	20 A	Tração integral.
3	40 A	Elemento de aquecimento do para-brisas no lado direito.
4	15 A	Bomba do lavador do vidro traseiro.
5	–

Sobre o Ford Transit (1986-2022)

O Ford Transit é um dos veículos comerciais mais populares, produzido desde 1965. Os modelos fabricados entre 1986 e 2022 oferecem uma ampla gama de variantes de carroceria e motores, permitindo adaptar o veículo a diversas necessidades. Entre as características distintivas estão a construção robusta, o interior espaçoso e a confiabilidade. O Ford Transit está disponível com vários motores, incluindo variantes a gasolina e diesel, que proporcionam potência suficiente para viagens urbanas e de longa distância. Graças à sua flexibilidade e praticidade, tornou-se uma escolha popular entre empresários e artesãos em todo o mundo.

Diagrama da caixa de fusíveis do Ford Transit

Esta página apresenta o diagrama da caixa de fusíveis do Ford Transit, essencial para a manutenção e reparação corretas dos sistemas elétricos do veículo. A caixa de fusíveis geralmente está localizada sob o painel de instrumentos ou no compartimento do motor, dependendo do modelo e ano de fabricação específicos. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura e eficiente do seu Ford Transit.
