Bobcat S70 – Caixa de Fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Bobcat S70 (carregadeira compacta), obterá informações sobre a localização dos painéis de fusíveis dentro da máquina e aprenderá a atribuição de cada fusível (layout dos fusíveis).

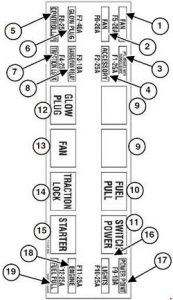

Bobcat S70 – diagrama da unidade de controle de fusíveis
Ano de produção:
Unidade de controle de fusíveis
| Número | Descrição | Amperagem [A] |
| 1 | Ventilador | 20 |
| 2 | Ventilador | 20 |
| 3 | BICS;
Freios; Partida remota. |
25 |
| 4 | Alarme de acessórios | 25 |
| 5 | Controlador | 25 |
| 6 | Vela de incandescência | 40 |
| 7 | Bloqueio de tração | 25 |
| 8 | Relé de pisca / ventilador | 10 |
| 16 | Faróis | 25 |
| 17 | Ponto de alimentação | 10 |
| 18 | Motor;
Buzina. |
25 |
| 19 | Válvula solenoide de combustível | 25 |
| Relés | ||
| 9 | – | |
| 10 | Potência comutável | |
| 12 | Vela de incandescência | |
| 13 | Ventilador | |
| 14 | Bloqueio de tração | |
| 15 | Motor de partida | |
ATENÇÃO: A atribuição dos terminais e cabos para conectores individuais pode variar dependendo do nível de equipamento do veículo, modelo e mercado.
Sobre o Bobcat S70
O Bobcat S70 é uma carregadeira compacta ideal para tarefas em espaços restritos. Este modelo é conhecido por sua versatilidade e capacidade de operar em diversos ambientes. O Bobcat S70 é equipado com um motor potente que oferece força suficiente para tarefas exigentes, enquanto suas dimensões compactas permitem fácil manuseio e manobra. Este modelo é ideal para trabalhos de construção, agricultura e paisagismo, onde alta eficiência e confiabilidade são necessárias. Graças à sua construção robusta e fácil operação, o Bobcat S70 é uma escolha popular entre os profissionais.
Diagrama da caixa de fusíveis do Bobcat S70
Esta página exibe o diagrama da caixa de fusíveis do Bobcat S70, essencial para a manutenção e reparos adequados. A caixa de fusíveis geralmente está localizada perto do painel de controle ou sob o capô, permitindo fácil acesso para verificação e substituição de fusíveis. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir o funcionamento correto de todos os componentes elétricos do seu Bobcat S70.
