Bobcat 324 (Miniescavadeira) – Caixa de Fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Bobcat 324 (miniescavadeira), obterá informações sobre a localização dos painéis de fusíveis dentro da máquina e aprenderá a atribuição de cada fusível (layout dos fusíveis).

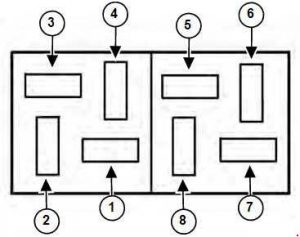

Bobcat 324 (miniescavadeira) – diagrama de distribuição de fusíveis
Ano de fabricação:
Distribuição de fusíveis
| Nº | Amperagem [A] | Descrição |
| 1 | 10 | Instrumento – contador de horas de trabalho, sinal sonoro e luz de fundo do indicador de nível de combustível |
| 2 | 20 | Acessórios – conector de acessórios, aquecedor e buzina. |
| 3 | 20 | Partida – interruptor de chave, conector de acessórios não conectado |
| 4 | 15 | Cabine – alimentação da cabine, luzes, limpador e iluminação da cúpula |
| 5 | 15 | Alimentação – tomada do instrumento |
| 6 | 15 | Alimentação temporizada – módulo temporizador de desligamento |
| 7 | 15 | Módulo temporizador de desligamento da alimentação |
| 8 | – | – |

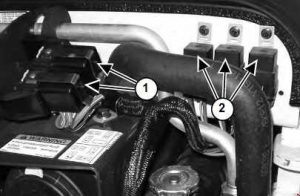

A escavadeira está equipada com um sistema elétrico de 12 volts com aterramento negativo. O sistema elétrico é controlado por fusíveis e relés localizados no lado direito do compartimento do motor (posição 1 e 2). Os fusíveis protegem o sistema elétrico em caso de sobrecarga elétrica. A causa da sobrecarga deve ser identificada e removida antes de reiniciar o motor.
ATENÇÃO: A atribuição dos terminais e cabos para os conectores individuais pode variar dependendo do nível de equipamento do veículo, modelo e mercado.
