BMW X5 E53 (2000-2006) – Caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do BMW X5 (E53) 2000-2006, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
BMW X5 E53 (2000-2006) – diagrama da unidade de controle de fusíveis
O BMW X5 é um crossover produzido desde 1999. O tipo E53 é a primeira geração deste carro e o primeiro nesta classe da BMW. Um fato interessante é que, em termos de estilo, o BMW X5 foi originalmente inspirado na série 5, enquanto em termos tecnológicos, nos Land Rovers (marca que pertencia à BMW na época).
Ano de produção: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
O fusível do isqueiro (tomada de energia) no BMW X5 E70 é o fusível F25 e F33 na unidade de controle de fusíveis no porta-luvas.

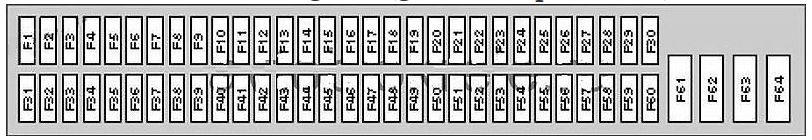

Diagrama da unidade de controle de fusíveis do painel
Localizado sob o porta-luvas.
| Nº | Amperes [A] | Descrição |
|---|---|---|
| F1 | 5A | Conexão do barramento de dados; Painel de instrumentos. |
| F2 | 5A | Módulo de controle dos faróis |
| F3 | 5A | Aquecimento; Ar condicionado (AC) (até 02/01) |
| F4 | 5A | Relé da bobina de ignição |
| F5 | 7,5A | Alternador; Sensor de nível de óleo do motor;
Motor do ventilador de resfriamento do painel de instrumentos caixa de fusíveis/painel de relés. |
| F6 | 5A | Espelho interno, Módulo de controle do sistema de assistência
ao estacionamento (até 02/04), Módulo de controle do monitor de pressão dos pneus. |
| F7 | 5A | Relé da bobina de ignição |
| F8 | 5A | Iluminação do instrumento |
| F9 | 5A | Airbag; Interruptor de posição do pedal do freio (BPP);
Módulo de controle dos faróis. |
| F10 | 15A | Buzina |
| F11 | 5A | Imobilizador |
| F12 | 5A | Iluminação dos instrumentos; Sensor de posição do volante. |
| F13 | 5A | Sistema de alerta; Espelho interno. |
| F14 | 5A | Módulo de controle multifuncional 1 |
| F15 | 5A | Módulo de controle do monitor de pressão dos pneus (até 02/04). |
| F 16 | 5A | Chave de ignição |
| F17 | 5A | Módulo de controle dos faróis internos |
| F18 | – | – |
| F19 | – | – |
| F20 | 30A | Módulo de controle da função da porta – motorista |
| F21 | 30A | Assentos elétricos |
| F22 | – | – |
| F23 | – | – |
| F24 | 30A | Módulo de controle da função da porta – passageiro |
| F25 | 25A | Tomada de carregamento, isqueiro |
| F26 | 30A | Relé dos circuitos principais de ignição |
| F27 | 20A | Módulo de controle multifuncional 1 |
| F28 | 30A | Lava-faróis |
| F29 | 10 A | Airbag |
| F30 | – | – |
| F31 | 5A | Controle do motor |
| F32 | 5A | Relé dos circuitos principais de partida; Módulo de controle multifuncional 2. |
| F33 | 5A | Isqueiro |
| F34 | 7,5A | Vidro traseiro aquecido; Aquecimento/ar condicionado (AC). |
| F35 | – | – |
| F36 | 5A | Tomada de carregamento |
| F37 | 5A | Módulo de controle multifuncional 2 |
| F33 | – | – |
| F39 | 5A | Interruptor de posição do pedal da embreagem (CPP), Imobilizador |
| F40 | 30A | Limpadores de para-brisa |
| F41 | 5A | Sistema de lavagem e limpador do vidro traseiro; Módulo de controle multifuncional 1. |
| F42 | 5A | Iluminação interna |
| F43 | 5A | Painel de instrumentos |
| F44 | 5A | Airbag; Assentos elétricos. |
| F45 | 5A | Painel de instrumentos |
| F46 | 7,5A | Módulo de controle do diagrama de fusíveis |
| F47 | 25A | Relé da bomba de combustível (FP) |
| F48 | 7,5A | Aquecimento e ar condicionado (AC) |
| F49 | – | – |
| F50 | – | – |
| F51 | 10 A | Sistema de freio antibloqueio (ABS); Controle do motor. |
| F52 | 15A | Conector de link de dados (DLC) (até 09/00) |
| F53 | 25A | Módulo de controle multifuncional 2 |
| F54 | 15A | Módulo de controle da transmissão (TCM) |
| F55 | 30A | Sistema de freio antibloqueio (ABS) |
| F56 | – | – |
| F57 | 15A | Módulo de controle da suspensão |
| F58 | 20A | Teto solar |
| F59 | 20A | Aquecedor auxiliar |
| F60 | 30A | Módulo de controle multifuncional 1 |
| F61 | 50A | Motor do ventilador do líquido de arrefecimento do motor |
| F62 | 50A | Relé da bomba de ar secundário (AIR). |
| F63 | 50A | Sistema de freio antibloqueio (ABS) |
| F64 | 50A | Aquecimento e ar condicionado (AC) |

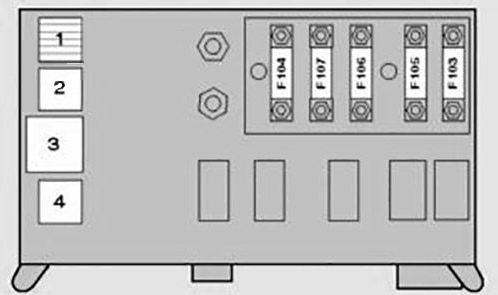

Bloco de relés sob o compartimento de passageiros
Localizado atrás do diagrama da caixa de fusíveis.
| Nº | Amperes [A] | Descrição |
|---|---|---|
| 1 | Relé da bomba de combustível – Diesel | |
| 2 | – | |
| 3 | Módulo de controle dos faróis | |
| 4 | Relé da buzina | |
| F103 | – | – |
| F104 | 100A | Velas de ignição |
| F105 | 80A | Imobilizador, Interruptor de ignição –
4,4 / 4,6 (até 02/02). |
| F106 | 50A | Chave de ignição; Módulo de controle dos faróis. |
| F107 | 50A | Módulo de controle dos faróis |

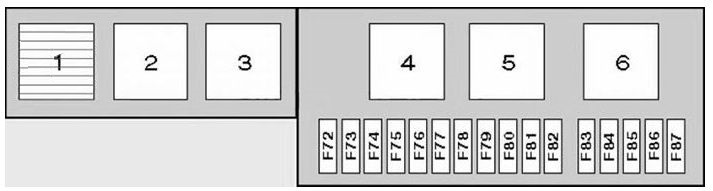

Diagrama de fusíveis no porta-malas
| Nº | Amperes [A] | Descrição |
|---|---|---|
| 1 | Relé de aquecimento do assento – traseiro | |
| 2 | Relé de aquecimento do vidro traseiro | |
| 3 | Relé do módulo de áudio | |
| 4 | Relé de liberação da tampa do porta-malas – inferior. | |
| 5 | Relé de ajuste do assento, traseiro | |
| 6 | Relé de liberação da tampa do porta-malas – superior. | |
| F72 | 30A | Sistema de áudio; Sistema de navegação. |
| F73 | 7,5A | Relé da bobina de ignição |
| F74 | 10 A | Telefone |
| F75 | 5A | Sistema de áudio; Sistema de navegação. |
| F76 | – | – |
| F77 | 30A | Assentos traseiros elétricos |
| F78 | 20A | Tomada do reboque |
| F79 | 7,5A | Módulo de controle da suspensão |
| F80 | 20A | Relé da bobina de ignição |
| F81 | 20A | Sistema de lavagem e limpador do vidro traseiro. |
| F82 | – | – |
| F83 | 20A | Tomada de carregamento traseira |
| F84 | 7,5A | Trava da tampa do porta-malas e da porta do porta-malas. |
| F85 | 30A | Vidro traseiro aquecido |
| F86 | 5A | Aquecedor adicional |
| F87 | 30A | Bomba do compressor da suspensão |
Alguns relés também podem estar localizados sob a cobertura, no porta-malas. Por exemplo, o relé da bomba do compressor, o relé da bomba de ar do pneu da suspensão.

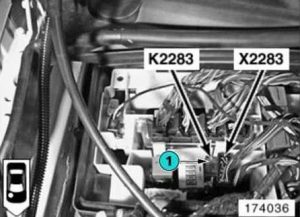

Fusíveis e relés no compartimento do motor
Sobre o BMW X5 E53 (2000-2006)
O BMW X5 E53 é a primeira geração do SUV de luxo, produzido entre 2000 e 2006. Este modelo se destaca pelo design robusto e alto nível de conforto, tornando-o ideal tanto para viagens em família quanto para o uso diário. O BMW X5 E53 oferece uma ampla gama de opções de motorização, incluindo motores a gasolina e diesel, que proporcionam potências de 3.0i a 4.8is. O modelo é conhecido por sua avançada tecnologia de tração nas quatro rodas, que garante excelente tração e estabilidade em diversas superfícies. O interior do veículo é equipado com materiais de qualidade e tecnologias modernas que aumentam o conforto e a segurança dos passageiros.
Diagrama da caixa de fusíveis do BMW X5 E53
Esta página exibe o diagrama da caixa de fusíveis para o BMW X5 E53, que é essencial para a identificação e manutenção dos componentes elétricos do veículo. Neste modelo, a caixa de fusíveis está localizada em vários locais, incluindo o compartimento do motor e o interior do veículo, especificamente na área do painel de instrumentos. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes protegidos, o que facilita a identificação e a substituição dos fusíveis. É importante sempre usar fusíveis de reposição com o mesmo valor de amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para o bom funcionamento dos sistemas elétricos, e por isso é importante ter uma visão geral de sua configuração.
