Fiat Doblo Combi/Cargo (2014-2016) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Fiat Doblo Combi/Cargo (2014-2016), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Fiat Doblo Combi/Cargo facelift (2014-2016) – diagrama de distribuição de fusíveis

Ano de fabricação: 2014, 2015, 2016.

O fusível do isqueiro (tomada de energia) no Fiat Doblo Combi/Cargo (2014-2016) é o fusível F3 na distribuição de fusíveis da cabine.

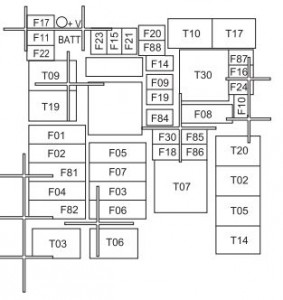

Distribuição de fusíveis no compartimento do motor

Descrição	Número	Amperagem [A]
BCM – unidade de controle do computador do veículo	F01	60
Controle das janelas traseiras; Transmissão manual do lado do motorista.	F02	20
Interruptor de ignição	F03	20
BSM Controlador do sistema de freio (bomba elétrica)	F04	40
Aquecedor auxiliar PTC2 (motores diesel).	F05	50
Ventilador do radiador (baixa velocidade).	F06	30
Ventilador do radiador (alta velocidade, 187/300/350 W).	F07	40
Ventilador do radiador (alta velocidade, 500 W).	F07	60
Ventilador da cabine	F08	40
Interruptor remoto para abrir portas com asas (versão Cargo).	F09	10
Buzina monótona	F10	10
Cargas secundárias do sistema de controle do motor	F11	10
Faróis de baixo feixe	F14	15
Aquecedor auxiliar PTC1 (motores diesel)	F15	30
ECM Unidade de controle do motor; Relé de controle de ignição 1 com sistema Start & Stop	F 16	7,5

ECM Unidade de controle do motor (alimentação) (1.3 Multijet Euro 4, 1.4 BZ, 1.6 Multijet – 2.0 JTD).	F17	10
ECM Unidade de controle do motor; relé principal de gerenciamento do sistema de controle do motor	F18	7,5
Compressor do ar condicionado	F19	7,5
Vidro traseiro aquecido	F20	30
Bomba de combustível no tanque	F21	15
Cargas principais do sistema de controle do motor (1.3 Multijet Euro 4, 1.4)	F22	15
Cargas principais do sistema de controle do motor (1.3 Multijet Euro/Euro 5, 1.6 Multijet – 2.0 JTD)	F22	20
BSM ECU do sistema de freio (unidade de controle e unidade eletromagnética).	F23	20
BSM Unidade de controle do sistema de freio (alimentação e chave); Sensor de ângulo de direção.	F24	5
Faróis de neblina	F30	15
Unidade de controle de pré-aquecimento das velas de incandescência. (1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 – Euro 5)	F81	60
Controle das janelas traseiras do lado do passageiro (versões Doblò/Doblò Combi com transmissão manual).	F82	20
Bomba do lavador de faróis	F83	20
Tomada de energia traseira	F85	15
Tomada de energia na cabine	F86	15
IBS; Sensor de estado de carga da bateria para o sistema Start & Stop.	F87	5
Desembaçadores dos espelhos laterais	F88	7,5

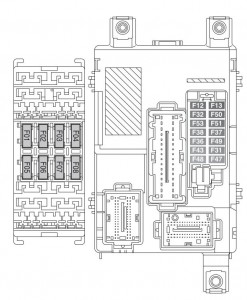

Diagrama de fusíveis na cabine

Descrição	Nº	Amperagem [A]
Assento do motorista aquecido	F1	10
Assento do passageiro aquecido	F2	10
Isqueiro	F3	15
Terceira fonte de alimentação no painel de instrumentos.	F4	20
Janela traseira elétrica do motorista.	F5	20
Janela traseira elétrica do passageiro.	F6	20
Farol baixo direito	F12	7,5
Iluminação de boas-vindas dianteira; Iluminação de boas-vindas traseira; Iluminação nos para-sóis; Iluminação das bordas das portas; Iluminação do porta-malas.	F32	7,5
Painel de instrumentos	F53	5
Motores de travamento das portas; Motores de travamento ativo; Motor de destravamento da tampa traseira.	F38	20
Alimentação + bateria para o conector de diagnóstico EOBD, rádio, unidade de controle de monitoramento da pressão dos pneus.	F36	10
Bomba do lavador dianteiro/traseiro	F43	15

Motor elétrico de controle da janela na porta dianteira do lado do passageiro.	F48	20
Farol de neblina esquerdo; Ajuste do projetor.	F13	7,5
Airbag; Unidade de controle.	F50	7,5
Alimentação int. do interruptor do pedal do freio; Interruptor do pedal da embreagem; Aquecimento da cabine; Controlador de convergência Blue&Me™; Configuração do sistema de áudio.	F51	7,5
Alimentação int. do painel de instrumentos; Interruptor do pedal do freio; Terceira luz de freio.	F37	5
Alimentação int. das luzes do painel de controle; Controlador de estacionamento; Controlador do sensor de pressão dos pneus; Motor do espelho elétrico; Sensor de chuva; Unidade de controle elétrica superior; Tomada de infoentretenimento My-port.	F49	5
Alimentação int. das bobinas do relé da caixa de fusíveis do motor e das bobinas do relé do computador da carroceria.	F31	5
Motor elétrico de controle da janela na porta dianteira do lado do motorista.	F47	20
Tomada traseira	F94	15
Isqueiro; Tomada na cabine.	F95	15
Isqueiro; Tomada na cabine.	F96	15
Assento do motorista aquecido	F97	10
Assento do passageiro aquecido	F98	10

Sobre o Fiat Doblo Combi/Cargo (2014-2016)

O Fiat Doblo Combi/Cargo dos anos 2014 a 2016 é um veículo prático e versátil, ideal tanto para famílias quanto para empresários. Este modelo oferece amplo espaço para passageiros e carga, tornando-o uma escolha ideal para quem precisa de uma combinação de veículo de passageiros e utilitário. O Fiat Doblo está equipado com várias motorizações, incluindo motores a gasolina e diesel, que proporcionam desempenho confiável e consumo eficiente de combustível. Seu design robusto e tecnologias modernas garantem uma condução confortável e segura, seja na cidade ou em viagens mais longas.

Diagrama da caixa de fusíveis do Fiat Doblo Combi/Cargo

Esta página exibe o diagrama da caixa de fusíveis para o modelo Fiat Doblo Combi/Cargo, que é essencial para a manutenção e reparos corretos do veículo. A caixa de fusíveis geralmente está localizada no interior do veículo, sob o painel de instrumentos ou no compartimento do motor. O diagrama mostra os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir o funcionamento correto dos dispositivos elétricos em seu veículo.
