Alfa Romeo 156 Crosswagon (2004-2008) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Alfa Romeo 156 Crosswagon (2004-2008), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Alfa Romeo 156 Crosswagon – diagrama de fusíveis
Ano de fabricação: 2004, 2005, 2006, 2007, 2008.
Fusível do isqueiro – (caixa de fusíveis na cabine, fusível nº 15/15A)
Caixa de fusíveis na cabine.
Localização da caixa de fusíveis
Para acessá-la, remova o painel soltando os ganchos na direção da seta abaixo e destrave o parafuso.

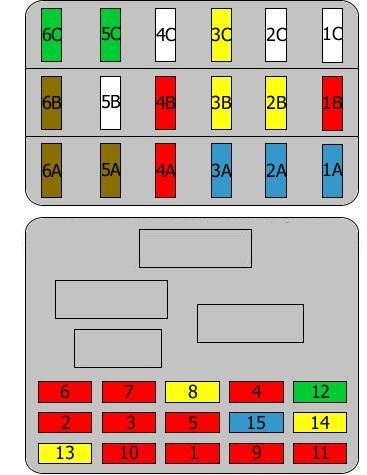

Diagrama da caixa de fusíveis
| Nº | Ampere [A] | Descrição |
|---|---|---|
| Nº | Ampere [A] | Descrição |
| 1 | 10 A | Luz de ré; Interruptor do pedal do freio;
Pisca(s) de serviço; Motor do limpador; Rádio; Sistema de alarme; Sensor de estacionamento; Telefone; ABS; Display multifuncional; Transmissão automática. |
| 2 | 10 A | Luz de posição; Luz de ré;
Farol de neblina esquerdo; Luz de emergência. |
| 3 | 10 A | Luz de posição; Luz de ré;
Farol de neblina direito; Luz de emergência. |
| 4 | 10 A | Airbag; Farol principal direito. |
| 5 | 10 A | Faróis principais esquerdos; Airbag;
Faróis de neblina. |
| 6 | 10 A | Feixe principal direito |
| 7 | 10 A | Feixe principal esquerdo |
| 8 | 20A | Luz(es) auxiliar(es); Travamento central. |
| 9 | 10 A | Luz de emergência |
| 10 | 10 A | Luz de posição dianteira esquerda; Alarme;
Rádio; Conector de diagnóstico. |
| 11 | 10 A | Luz de posição dianteira direita; Relé da buzina. |
| 12 | 30A | Unidade de controle integrada |
| 13 | 20A | Relé da buzina |
| 14 | 20A | Interruptores da coluna de direção; Lavador de faróis. |
| 15 | 15A | Isqueiro; Compressor. |
| 1A | 15A | Relé do farol de neblina |
| Nº | Ampere [A] | Descrição |
|---|---|---|
| 2A | 15A | Bomba de combustível |
| 3A | 15A | Controle do motor |
| 4A | 10 A | Controle de código do motor |
| 5A | 7,5A | Controle de código |
| 6A | 7,5A | Interruptor do pedal do freio |
| 1B | 10 A | Interruptores da coluna de direção |
| 2B | 20A | Controlador da porta traseira direita |
| 3B | 20A | Controlador da porta traseira esquerda |
| 4B | 10 A | Luzes de emergência |
| 5B | ||
| 6B | 7,5A | Controle do ar condicionado; Iluminação do porta-luvas. |
| 1C | ||
| 2C | ||
| 3C | 20A | Ponto de alimentação traseiro |
| 4C | ||
| 5C | 30A | Assentos aquecidos do teto |
| 6C | 30A | Unidade de controle da trava do porta-malas |

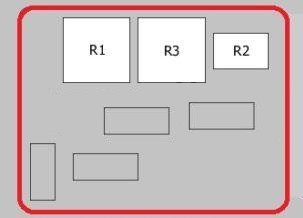

Caixa de fusíveis na cabine do Alfa Romeo Crosswagon.
Relé R1 – Sistema de pulverização/limpador de para-brisa
Relé R2 – Relé da buzina
Relé R3 – Relé do vidro traseiro aquecido

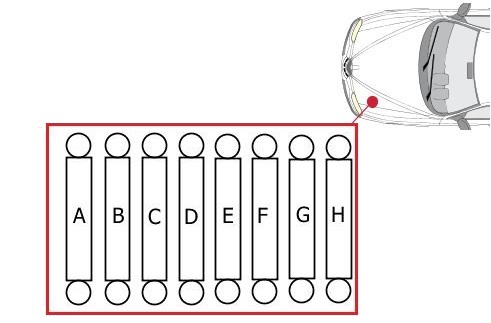

Caixa de fusíveis principal no compartimento do motor.
| Nº | Ampere [A] | Descrição |
|---|---|---|
| A | 80A | Caixa de fusíveis na cabine, fusível 9 |
| b | 80A | Alimentação |
| C | 70A | Caixa de fusíveis e relés na cabine |
| D | 40A | Ar condicionado |
| mi | 30A | Controle do motor |
| F | 40A | Ventilador de arrefecimento |
| g | 30A | Ventilador de arrefecimento |
| h | Velas de incandescência |

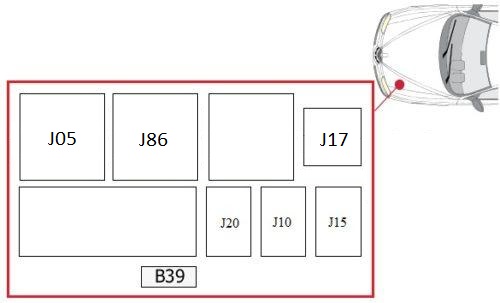

Caixa de fusíveis no compartimento do motor.
Fusível B39 – Relé de aquecimento de combustível (25,0 A)
Relé J05 – Relé inibidor de partida
Relé J10 – Relé de injeção de combustível
Relé J15 – Relé da bomba de combustível, relé adicional, bomba de combustível
Relé J17 – Relé de aquecimento de combustível
Relé J20 –
Relé do ar condicionado J86 – Relé da transmissão automática ou não utilizado

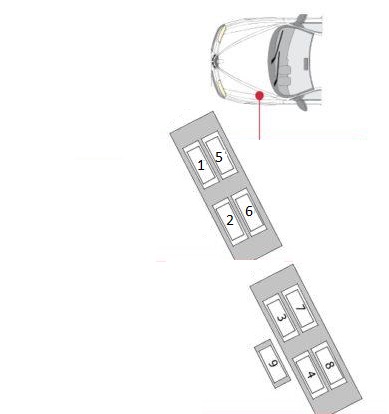

Caixa de fusíveis no compartimento do motor do Alfa Romeo Crosswagon.
| Nº | Ampere [A] | Descrição |
|---|---|---|
| 1 | 40A | Ventilador de arrefecimento do motor (Alfa Romeo Twin spark sem ar condicionado) |
| 2 | 40A | Ventilador de arrefecimento do motor, outros |
| 3 | 30A | Funções do interruptor de ignição |
| 4 | 80A | Fusível principal |
| 5 | 60A | Unidade de controle ABS ou ESP |
| 6 | 40A | Ventilador |
| 7 | 30A | Controle do motor |
| 8 | ||
| 9 | 70A | Velas de incandescência; Filtro de combustível aquecido. |
Sobre o Alfa Romeo 156 Crosswagon (2004-2008)
O Alfa Romeo 156 Crosswagon, produzido entre 2004 e 2008, é um modelo robusto e elegante que combina estilo com praticidade. Este automóvel está equipado com tração nas quatro rodas, tornando-o um veículo ideal para diversos terrenos. Estão disponíveis várias motorizações, sendo a mais comum o motor diesel de 1.9 JTD, que oferece desempenho fiável e consumo de combustível eficiente. O interior do veículo foi concebido com ênfase no conforto e na qualidade, oferecendo espaço suficiente para passageiros e bagagem. O Alfa Romeo 156 Crosswagon é conhecido pela sua condução dinâmica e direção precisa, o que o torna uma escolha popular entre os entusiastas da marca.
Diagrama da caixa de fusíveis do Alfa Romeo 156 Crosswagon
Esta página exibe o diagrama da caixa de fusíveis do Alfa Romeo 156 Crosswagon, essencial para a identificação e substituição de fusíveis. Neste modelo, a caixa de fusíveis está tipicamente localizada sob o capô e no interior do veículo, geralmente perto do painel. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a segurança e confiabilidade do veículo, por isso é importante ter uma visão geral de sua configuração.
