Seat Arosa (1997-2004) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Seat Arosa 1997–2004, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Seat Arosa (1997-2004) – diagrama de fusíveis
Ano de produção: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
O fusível do isqueiro (tomada de força) no Seat Arosa é o fusível SB45 (tomada frontal de 12 V) na caixa de fusíveis do painel.
Caixa de fusíveis do compartimento do motor
Os fusíveis estão localizados na bateria.
| Número | Ampere [A] | Descrição |
|---|---|---|
| SB1 | 110 | Alternador |
| SB2 | 80 | Plataforma de relés |
| SB3 | 50 | Velas de ignição do motor |
| SB4 | 50 | Elementos do aquecedor do líquido de arrefecimento |
| 30 | Ar condicionado | |
| SB5 | 30 | Unidade de controle ABS |
| SB6 | 30 | Unidade de controle ABS |
| SB7 | 20 | Ventilador do radiador |
| SB8 | 10 | Ar condicionado |

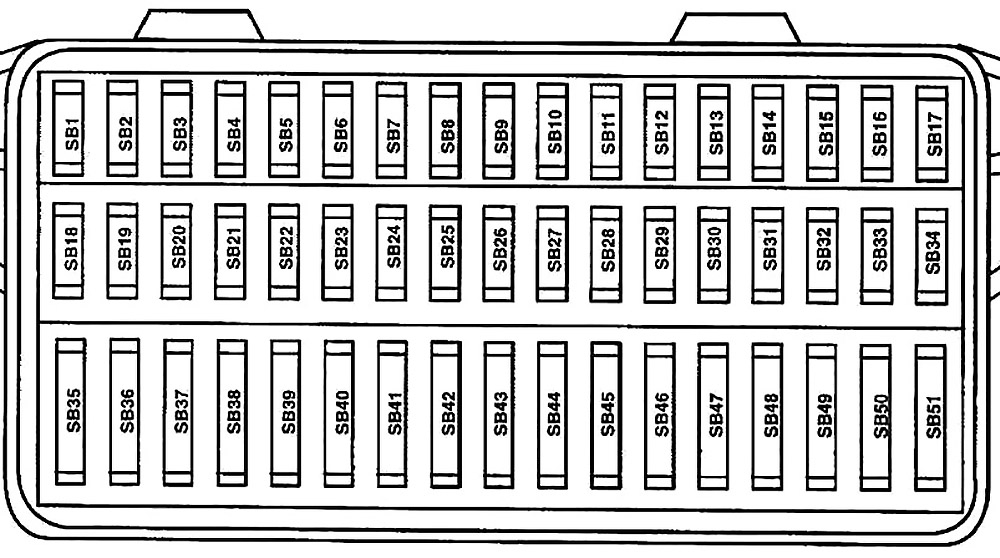

Caixa de fusíveis do compartimento de passageiros
O painel de fusíveis está localizado atrás do revestimento do painel de instrumentos, no lado do motorista.
| Número | Amperagem [A] | Descrição |
|---|---|---|
| Número | Amperagem [A] | Descrição |
| SB1 | 10 | Aquecimento da sonda lambda |
| SB2 | 5 | Iluminação da placa de matrícula |
| SB3 | 10 | Injetores |
| SB4 | 5 | Luzes de posição esquerdas |
| SB5 | 5 | Luzes de posição direitas |
| SB6 | 10 | Limpador traseiro |
| SB7 | 7.5 | Piscas |
| SB8 | 5 | ABS e EDL |
| SB9 | 5 | Ajuste do ângulo dos faróis |
| SB10 | 5 | Iluminação interior |
| SB11 | 5 | Alimentação elétrica para diagnóstico automático |
| SB12 | 10 | Farol baixo direito |
| SB13 | 10 | Farol baixo esquerdo |
| SB14 | 10 | Sistema de luzes de emergência, alarme anti-roubo |
| SB15 | 10 | Luzes de freio |
| SB16 | 5 | Sinal sonoro das luzes laterais e rádio |
| SB17 | 10 | Unidade de controle Simos |
| 5 | Espelho rebatível | |
| SB18 | 5 | Aquecimento do espelho |
| SB19 | 15 | Buzina dupla;
Bicos aquecidos para o limpador. |
| SB20 | 15 | Buzina dupla;
Bicos aquecidos para o limpador. |
| 10 | Trocador de CD;
Telefone |
|
| SB21 | 5 | Transmissão automática |
| SB22 | 5 | Transmissão automática |
| 15 | Buzina ATA | |
| SB23 | 5 | Início da injeção |
| SB24 | 5 | Ativação da válvula injetora;
Válvula do corpo do acelerador; Relé das velas de ignição do motor. |
| 5 | Interruptor do pedal da embreagem;
Unidade de controle do sistema de injeção direta de diesel. |
|
| SB25 | 5 | Interruptor do pedal da embreagem;
Unidade de controle do sistema de injeção direta de diesel |
| 5 | Alavanca de câmbio para transmissão automática | |
| SB26 | 5 | Alavanca de câmbio para transmissão automática |
| 5 | Sistema de recirculação de ar | |
| SB27 | 5 | Sistema de recirculação de ar |
| 5 | Inserções no painel de instrumentos | |
| SB28 | 5 | Inserções no painel de instrumentos |
| 5 | Transmissor do tacômetro;
Imobilizador. |
| Número | Ampere [A] | Descrição |
|---|---|---|
| SB29 | 5 | Transmissor do hodômetro;
Imobilizador. |
| 7.5 | Luzes de ré | |
| SB30 | 5 | Luzes de ré |
| 5 | Válvula de recirculação de gases de escape;
Válvula solenóide do filtro de carvão ativado. |
|
| SB31 | 5 | Válvula de recirculação de gases de escape;
Válvula solenóide do filtro de carvão ativado. |
| 10 | Unidade de controle do sistema de injeção de combustível | |
| SB32 | 10 | Controlador de interrupção de combustível;
Controlador do sistema de injeção. |
| 5 | Unidade de controle do sistema de injeção de combustível | |
| SB33 | 10 | Unidade de controle da transmissão automática |
| SB34 | 10 | Transformador de ignição;
Transmissor do hodômetro (para motor AHT). |
| SB35 | 25 | Teto solar panorâmico |
| SB36 | 15 | Controlador do sistema de injeção Simos |
| SB37 | 15 | Unidade de controle do sistema de injeção |
| SB38 | 15 | Porta elétrica do motorista |
| 25 | Porta elétrica do motorista | |
| SB39 | 15 | Bomba de combustível |
| 25 | Vidros elétricos na porta do passageiro | |
| SB40 | 15 | Travamento central |
| 15 | Bomba de combustível | |
| SB41 | 15 | Rádio |
| 15 | Travamento central | |
| SB42 | 15 | Faróis de neblina traseiros |
| 15 | Rádio;
Navegação. |
|
| SB43 | 15 | Faróis baixos esquerdos |
| 15 | Faróis de neblina dianteiros e traseiros | |
| SB44 | 15 | Faróis baixos direitos |
| 15 | Faróis baixos esquerdos | |
| SB45 | 15 | Isqueiro |
| 15 | Faróis baixos direitos | |
| SB46 | 15 | Isqueiro |
| SB47 | 20 | Aquecimento do vidro traseiro |
| 20 | Bicos de lavagem dos faróis | |
| SB48 | 25 | Ventilador de ar fresco |
| 20 | Aquecimento do vidro traseiro | |
| SB49 | 25 | Porta elétrica dianteira do passageiro |
| 25 | Ventilador de ar fresco | |
| SB50 | 15 | Sistema do limpador de para-brisa |
| SB51 | 15 | Aquecimento do assento |

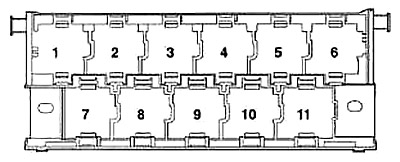

Bloco de relés
Perto do diagrama da caixa de fusíveis
| Número | Descrição |
|---|---|
| 1 | Relé do motor de partida (53) – apenas em veículos equipados com transmissão automática |
| 2 | Relé da bomba de combustível (167) – apenas em veículos com motor a gasolina |
| 7 | Unidade de controle de interrupção de combustível (405) – apenas em veículos equipados com airbag |
| 8 | Relé do limpador / lavador automático (19) |
| 9 | Relé de exaustão para contato X (100) |
| 1 | Relé do motor de partida (53) – apenas em veículos equipados com transmissão automática |
| 2 | Relé da bomba de combustível -colisão- (409) – apenas em veículos com motor a gasolina |
| 7 | Relé de exaustão para contato X (100) |
| 8 | Relé do limpador / lavador automático (19) |
| 9 | Unidade de controle de interrupção de combustível (405) – apenas diesel e airbags |

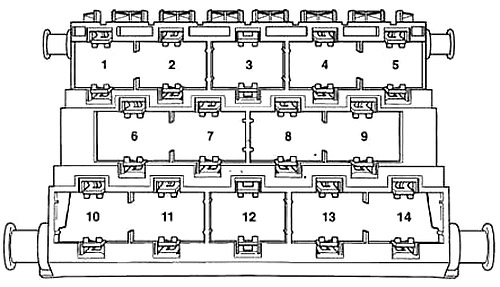

Abaixo do diagrama de relés
| Número | Descrição |
|---|---|
| 1 | Airbag |
| 2 | Pisca dianteiro direito;
Luzes dianteiras direitas. |
| 3 | Buzina;
Limpador de para-brisa; Interruptor das luzes de freio. |
| 4 | Alternador;
ABS; Motor de partida. |
| 5 | Luzes esquerdas;
Piscas esquerdos; Autodiagnóstico; Ajuste do ângulo dos faróis. |
| 6 | Transmissão automática |
| 7 | Luz indicadora do alternador;
Alimentação da unidade de controle do motor; Luz indicadora de pressão do óleo. |
| 9 | Interruptor de contato do alarme anti-roubo |
