Saab 9-2x (2005-2006) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Saab 9-2X 2005-2006, obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Saab 9-2x
Aplica-se a veículos fabricados nos anos:
2005, 2006.
Para o isqueiro (tomadas de energia) no Saab 9-2x, o fusível nº 4 na caixa de fusíveis do painel de instrumentos é responsável.

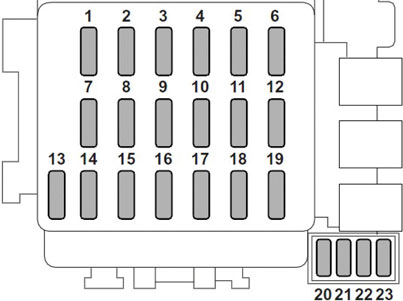

Caixa de fusíveis na cabine
Os fusíveis estão localizados sob o painel de instrumentos, no lado do motorista.
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 1 | 15A | Ventilador do aquecedor |
| 2 | 15A | Ventilador do aquecedor |
| 3 | 15A | Trava elétrica da porta; Controle remoto sem chave |
| 4 | 20A | Isqueiro; Espelhos retrovisores elétricos |
| 5 | 10 A | Luz traseira; Luzes de estacionamento |
| 6 | 15A | Airbag SRS |
| 7 | 15A | Faróis de neblina |
| 8 | 20A | Válvula solenoide ABS |
| 9 | 15A | Rádio |
| 10 | – | – |
| 11 | 15A | Sistema de partida do motor; Airbag SRS; Sistema de controle de transmissão automática |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 12 | 10 A | Regulagem do brilho da iluminação |
| 13 | 10 A | Painel de instrumentos; Lâmpada SRS |
| 14 | 10 A | Limpador e lavador do vidro traseiro |
| 15 | 30A | Limpador e lavador do para-brisa |
| 16 | 20A | Luzes de freio |
| 17 | 15A | Ar condicionado |
| 18 | 15A | Luz de ré; Piloto automático |
| 19 | 20A | Aquecimento dos espelhos |
| 20 | – | – |
| 21 | 15A | Bobina de ignição (apenas modelos sem turbocompressor) |
| 22 | 10 A | Ignição ABS |
| 23 | 20A | Aquecimento do assento |

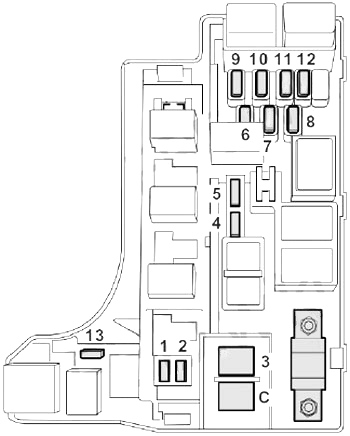

Caixa de fusíveis no compartimento do motor
| Número | Amperes [A] | Descrição |
|---|---|---|
| A | Tomadas FWD (modelos AT, exceto Turbo) | |
| b | Fusível principal | |
| C | Sensor do motor (modelos sem turbocompressor) | |
| 1 | 20A | Ventilador do radiador (principal) |
| 2 | 20A | Ventilador do radiador (adicional) |
| 3 | 30A | Motor ABS |
| 4 | 20A | Aquecedor do vidro traseiro |
| 5 | 15A | Piscas; Buzina |
| 6 | 15A | Ligar as luzes de advertência |
| 7 | 10 A | Unidade de controle de transmissão automática |
| 8 | 10 A | Alternador |
| 9 | 15A | Farol (lado direito) |
| 10 | 15A | Farol (lado esquerdo) |
| 11 | 20A | Interruptor de iluminação |
| 12 | 20A | Relógio; Luz interna |
| 13 | 10 A | Válvula combinada de ar secundário (apenas modelos Turbo) |
Sobre o Saab 9-2x (2005-2006)
O Saab 9-2x, produzido entre 2005 e 2006, é um veículo compacto que surgiu de uma colaboração com a Subaru. Este modelo é frequentemente referido como “Saabaru” devido às suas bases técnicas do modelo Subaru Impreza. O Saab 9-2x oferece um visual esportivo e características de condução potentes, estando disponível com dois tipos de motores. A versão básica é equipada com um motor de quatro cilindros de 2.5 litros, enquanto a versão Aero mais potente inclui um motor turbo de 2.0 litros. Ambos os motores são conhecidos pela sua fiabilidade e eficiência, o que torna este modelo uma escolha atraente para quem procura uma combinação de estilo e desempenho.
Diagrama da caixa de fusíveis do Saab 9-2x
Esta página exibe o diagrama da caixa de fusíveis para o modelo Saab 9-2x, que é essencial para a manutenção e reparos corretos do sistema elétrico do veículo. As localizações típicas da caixa de fusíveis neste modelo incluem o compartimento do motor e o interior do veículo, geralmente perto do painel de instrumentos. Nossos diagramas mostram detalhadamente os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É sempre importante usar fusíveis de substituição com a mesma amperagem para evitar danos aos circuitos elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante prestar atenção e verificá-la regularmente.
