Diagram de fusíveis e relés – Porsche 944

Aplica-se a veículos fabricados nos anos:

1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991.

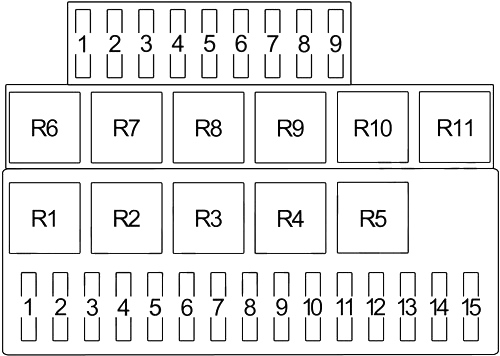

Tipo 1

Número	Amperagem [A]	Descrição
1	8	Farol dianteiro (esquerdo)
2	8	Farol dianteiro (direito)
3	8	Farol alto (esquerdo)
4	8	Farol alto (direito)
5	16	Faróis altos adicionais
6	8	Luzes de freio, pisca de emergência, motor do farol retrátil
7	8	Relógio, iluminação interna, acendedor de cigarros, rádio, iluminação do porta-malas
8	8	piscas, luz de advertência do freio
	8	Luzes de freio
9	8	Luz de ré, limpador traseiro, motor do espelho externo, piscas
10	16	Ventilador de ar fresco
	16	Aquecimento dos espelhos externos, cabo de controle do desembaçador do vidro traseiro
11	8	Limpadores de para-brisa, bomba de lavagem do para-brisa
12	8	Iluminação da placa de licença, iluminação do porta-malas, iluminação do cinzeiro, iluminação dos instrumentos e interruptores, iluminação do porta-luvas
13	8	Piscas laterais (direito)
14	8	Pisca lateral (esquerdo), iluminação do compartimento do motor
15	16	Faróis de neblina
	8	Farol de neblina dianteiro
1	8	Faróis retráteis
	16	Motor do farol retrátil
	8	Buzina
2	16	Bomba de combustível, válvula de ar auxiliar, regulador de pressão, válvula de frequência (sensor de oxigênio)
3	16	Ventilador do radiador, antena
	16	Motor do ventilador

4	25	Desembaçador do vidro traseiro
5	16	Ventilador do condensador do ar condicionado
6	25	Compressor do ar condicionado, ventilador de ar fresco
7	8	Farol de neblina traseiro
8	25	Vidros elétricos
	16	Vidros elétricos
9	25	Teto solar, motor de destravamento da tampa traseira
	25	Ventilador, motor de destravamento da tampa traseira
Relés
R1		Conexão (terminais 56 – 56b)
		Farol e luzes baixas
R2		Faróis altos adicionais
R3		Buzina
		Ventilador
R4		Limpador intermitente
R5		Piscas/luz de emergência
R6		Ventilador de resfriamento
		Buzina
R7		Bomba de combustível
		Sistema de lavagem dos faróis
R8		Sistema de ar condicionado (ventilador)
		Faróis de neblina
R9		Sistema de lavagem dos faróis
R10		Tempo de aviso com gongo (EUA)
		Controle de monitoramento do catalisador (Japão)
		Aviso de cinto de segurança
R11		Desembaçador do vidro traseiro e cintos de segurança

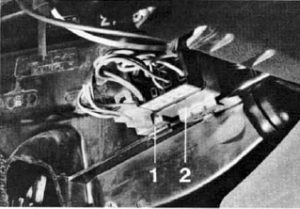

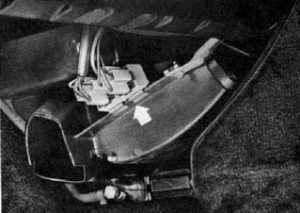

Modelos com ar condicionado possuem dois relés adicionais sob o painel, ao lado do console central.

Número	Relé
1	Ventilador
2	Sistema de ar condicionado

Número	Relé
1	Rádio
2	Vidros elétricos

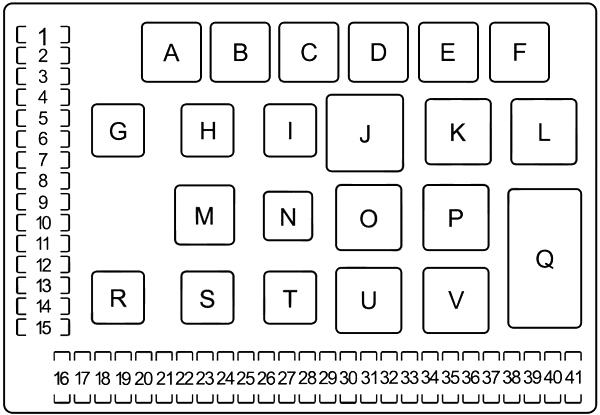

Tipo 2

Número	Amperagem [A]	Descrição
1	25	Teto solar, versão hatchback
2	25	Motor do farol
3	15	Buzina
4	30	Vidros elétricos
5	15	Faróis de neblina
6	30	Ajuste do assento
7	—	—
8	—	—
9	—	—
10	25	Ventilador de resfriamento nº 2
11	15	Acendedor de cigarros, versão hatchback, relógio, indicador de combustível, iluminação do compartimento de passageiros
12	—	—
13	30	Desembaçador traseiro, espelho aquecido
14	30	Ventilador
15	25	Ventilador de resfriamento nº 2
16	15	Motor do farol
17	7,5	Aquecimento, embreagem do compressor do ar condicionado
18	7,5	Instrumentos, controle do teto, receptor Hall, gongo
19	15	Luz de freio, controle de cruzeiro
20	7,5	Faróis principais (esquerdo)
21	7,5	Faróis principais (direito)
22	7,5	Faróis baixos (esquerdo)
23	7,5	Faróis baixos (direito)
24	30	Limpador, bicos aquecidos, para-brisa e farol, bomba do lavador
25	25	Aquecimento do assento
26	—	—
27	—	—
28	25	Luz de advertência
29	—	—
30	7,5	Piscas traseiros esquerdos e luz lateral
31	7,5	Piscas dianteiros esquerdos

32	7,5	Piscas dianteiros direitos
33	7,5	Piscas traseiros direitos e luz lateral
34	15	Bomba de combustível, sensor de oxigênio
35	—	—
36	7,5	Rádio
37	7,5	Motor do farol
38	7,5	Iluminação do instrumento
39	7,5	Rádio
40	7,5	Luz de estacionamento esquerda e luz da placa de licença direita
41	7,5	Luz de estacionamento direita e luz da placa de licença esquerda, iluminação do compartimento do motor
Relés
A		Compressor do ar condicionado
B		Suporte do teto
C		—
D		—
E		—
F		—
G		Faróis de neblina
H		Faróis de neblina
I		—
J		Estabilizador X
K		Sistema de lavagem dos faróis
L		Gongo, catalisador
M		Conexões
N		Vidro elétrico
O		Sinal acústico
P		Limpadores intermitentes
Q		Ventilador de resfriamento
R		Ventilador
S		Estabilizador 15
T		No teste do vidro traseiro e fusível
U		Ativa o pisca-pisca
V		DME

Sobre o Porsche 944 (1976-1991)

O Porsche 944, produzido entre 1976 e 1991, é um carro esportivo icônico que se tornou popular entre os entusiastas por seu desempenho e design equilibrados. Este modelo foi equipado com vários motores, incluindo um motor de quatro cilindros de 2,5 litros, que proporcionava uma experiência de condução suave e dinâmica. O Porsche 944 se destacava não apenas por sua aparência esportiva, mas também por sua tecnologia avançada para a época, que incluía suspensão e freios aprimorados. Sua forma aerodinâmica e acabamento preciso o tornaram um veículo que era não apenas rápido, mas também confiável e confortável para viagens longas.

Diagrama da caixa de fusíveis do Porsche 944

Esta página exibe o diagrama da caixa de fusíveis do Porsche 944, que é essencial para a manutenção e reparo adequados do sistema elétrico do veículo. A localização típica da caixa de fusíveis para este modelo é no espaço para os pés do motorista ou no compartimento do motor. Os diagramas incluem os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral de sua configuração e mantê-la corretamente.
