Land Rover Discovery 4 / LR4 (2009-2016) – Caixa de Fusíveis
Land Rover Discovery 4 / LR4 (2009-2016) – diagrama da caixa de fusíveis
Ano de produção: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Os fusíveis do isqueiro (tomada de força) no Land Rover Discovery 4 / LR4 são os fusíveis nº 53 (isqueiro para charutos), nº 55 (tomadas de força auxiliares – central e traseira) e nº 63 (tomada de força auxiliar – dianteira) na parte inferior da caixa de fusíveis do passageiro.
Compartimento do motor
A caixa de fusíveis está localizada no lado esquerdo do compartimento do motor, sob a tampa.
Compartimento de passageiros
A primeira caixa de fusíveis está localizada no compartimento de armazenamento superior.
A segunda caixa de fusíveis está localizada atrás do compartimento de armazenamento inferior.

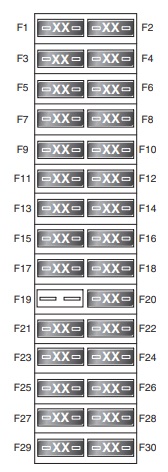

Compartimento do motor
Atribuição de fusíveis no compartimento do motor
| Nº | Amperagem [A] | Descrição |
|---|---|---|
| Nº | Amperagem [A] | Descrição |
| 1 | 25 | Bomba de combustível |
| 2 | 5 10 |
2009-2014:
Gasolina – EMS (MAF, sensor de óleo); Diesel – aquecimento por combustão; 2014-2016: Sistema de controle do motor (apenas gasolina); Aquecimento de combustível (apenas diesel). |
| 3 | 5 | Unidade de cálculo da suspensão pneumática |
| 4 | 25 | EMS (ECM, controle do relé da bomba de combustível) |
| 5 | 15 | EMS |
| 6 | 15 | Gasolina – EMS (bobinas de ignição);
Diesel – EMS (sensores, controle do relé das velas de incandescência). |
| 7 | 10 | 2015-2016: Piloto automático adaptativo (ACC). |
| 8 | 25 | Aquecimento dos bancos traseiros |
| 9 | – | – |
| 10 | 10 | 2009-2016:
Diesel – EMS; 2009-2014: Gasolina – EMS (motor com borboleta). |
| 11 | 15 20 |
2009-2014:
Gasolina – EMS (sensores de oxigênio) Diesel 3.0L; Embreagem do compressor do ar condicionado; 2014-2016: Sistema de controle do motor (apenas gasolina); Fluido DEF (apenas diesel). |
| 12 | 10 | Bicos do limpador aquecidos |
| 13 | 15 | EMS |
| 14 | 15 | Gasolina – EMS (sensores de oxigênio) |
| 15 | 30 5 10 |
2009-2014:
Para-brisa aquecido 2014-2016: Espelho; Câmera de ré; Câmera de linha alta; 2015-2016: Espelho; Câmeras traseiras; Sistema de iluminação frontal adaptativo (AFS); Módulo de controle dos faróis. |
| Nº | Amperagem [A] | Descrição |
|---|---|---|
| 16 | 15 5 |
2009-2014:
Limpador de para-brisa traseiro; 2014-2016: Monitor de ponto cego (BSM); Detecção de vau. |
| 17 | 10 | 2009-2012:
Gasolina V6 – EMS (EGR, válvula de escape); Ventilador da caixa E; Diesel 3.0L – EMS (MAF, EGR). |
| 17 | 10 | Sistema de controle do motor (apenas diesel). |
| 17 | 20 | 2014-2016:
Sistema de controle do motor (apenas gasolina). |
| 18 | 30 30 5 |
2009-2012:
Para-brisa aquecido; 2012-2014: Limpadores de faróis; 2014-2016: Sistema de controle do motor. |
| 19 | – | – |
| 20 | 5 30 |
2009-2014:
Alternador; 2014-2016: Pulverizador de faróis. |
| 21 | 5 | Controle de estabilidade dinâmica (DSC);
Sistema de freio antibloqueio (ABS). |
| 22 | 30 | Ventilador traseiro |
| 23 | 25 | Controle de tração |
| 24 | 25 | Aquecedores dos bancos dianteiros |
| 25 | 15 | Buzina |
| 26 | 20 | Controlador da suspensão pneumática |
| 27 | 5 15 |
2009-2014:
Módulo de controle do motor (ECM); 2014-2016: Ar condicionado. |
| 28 | 20 | 2009-2012:
Gasolina V6 – Bomba de reforço de freio; 2009-2014: Diesel – aquecimento auxiliar; 2015-2016: Gasolina V8 SC – bomba de água do intercooler. |
| 29 | 30 | Limpadores de para-brisa dianteiros |
| 30 | 10 | Controlador da transmissão automática |
Compartimento de passageiros (superior)
| Nº | Amperagem [A] | Descrição |
|---|---|---|
| 1 | 15 | Tela sensível ao toque;
Painel de controle frontal integrado. |
| 2 | 10 | Amplificador de áudio |
| 3 | – | – |
| 4 | 10 | Navegação;
Rádio via satélite. |
| 5 | 15 | Unidade de áudio principal |
| 6 | 15 | Entrada/saída de áudio-vídeo |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Painel de controle frontal e traseiro integrado –
Aquecimento e ventilação. |
| 16 | 20 | Aquecimento auxiliar a combustível. |

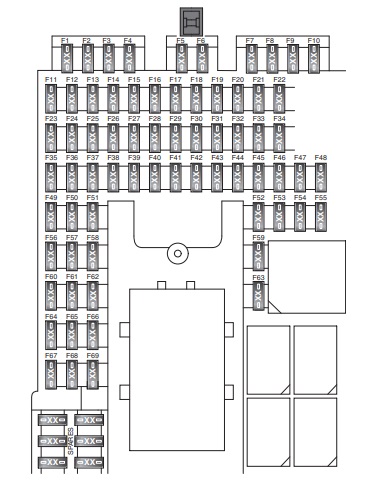

Compartimento de passageiros (inferior)
Atribuição de fusíveis na caixa de fusíveis do compartimento de passageiros (inferior)
| Nº | Amperagem [A] | Descrição |
|---|---|---|
| Nº | Amperagem [A] | Descrição |
| 1 | 5 | Receptor de radiofrequência;
Sistema TPM. |
| 2 | – | – |
| 3 | 10 | Faróis de neblina dianteiros |
| 4 | 5 | 2009-2011:
Faróis automáticos; 2009-2014: Espelho interno com escurecimento automático; 2014-2016: Não utilizado. |
| 5 | 5 | Controle de estabilidade dinâmica (DSC);
Sistema de freio antibloqueio (ABS); Sensor de ângulo de direção. |
| 6 | 5 | a partir de 2015:
Piloto automático adaptativo (ACC). |
| 7 | – | – |
| 8 | – | – |
| 9 | 5 | Freio de estacionamento elétrico (EPB) |
| 10 | 5 | Controlador da suspensão pneumática |
| 11 | 10 | Luzes de ré do reboque |
| 12 | 5 | Luzes de ré |
| 13 | – | – |
| 14 | 5 | 2009-2014:
Luzes de freio; Interruptor de freio; 2014-2016: Interruptor do pedal do freio. |
| 15 | 30 | Vidro traseiro aquecido |
| 16 | 10 | Caixa de refrigeração |
| 17 | 5 | Abertura/partida sem chave;
Travamento central. |
| 18 | 15 | 2009-2014:
Não utilizado; 2014-2016: Limpador traseiro. |
| 19 | 5 | Módulo de controle do motor (ECM) |
| 20 | 10 | Volante aquecido |
| 21 | 10 | 2009-2014:
Interruptores do console central (painel de controle, HDC, DSC), p Nivelamento dos faróis, Ar condicionado traseiro, c Sensor de poluição. 2014-2016: Interruptores do console central; Ar condicionado traseiro. |
| 22 | 5 | Transmissão automática;
Caixa de transferência; Diferencial traseiro. |
| 23 | 5 | 2009-2014:
Nivelamento dos faróis; 2014-2016: Não utilizado. |
| 24 | 10 | Faróis laterais direitos e luzes traseiras |
| 25 | 10 | Faróis laterais esquerdos e luzes traseiras |
| 26 | – | – |
| 27 | 10 | Faróis laterais do reboque |
| 28 | – | – |
| 29 | – | – |
| 30 | 25 | Vidro do passageiro dianteiro, travamento central |
| 31 | 5 | 2009-2014:
Sensor de chuva; Câmera de ré; 2014-2016: Sensor de chuva; Interruptor de luzes auxiliares. |
| 32 | 25 | Vidro do motorista;
Espelhos externos; Travamento central das portas. |
| 33 | – | – |
| 34 | 10 | Atuador elétrico da porta do tanque de combustível |
| 35 | – | – |
| Nº | Amperagem [A] | Descrição |
|---|---|---|
| 36 | 5 | Sinal de voz com sistema de suporte de bateria |
| 37 | 20 | Acesso sem chave;
Travamento central. |
| 38 | 15 | Sistema de pulverização do para-brisa dianteiro |
| 39 | 25 | Vidro traseiro esquerdo;
Travamento central das portas. |
| 40 | 5 | Memória do assento;
Relógio; Conjunto de interruptores da porta do motorista (espelhos, janelas). |
| 41 | 2009-2012:
Não utilizado; 2012-2014: Amplificador de potência; 2014-2016: Módulo de gateway. |
|
| 42 | 30 | Assento elétrico do motorista |
| 43 | 15 | Sistema de pulverização do vidro traseiro |
| 44 | 25 | Vidro traseiro direito;
Travamento central. |
| 45 | 30 | Assento elétrico do passageiro |
| 46 | – | – |
| 47 | 20 | Teto solar |
| 48 | 30 | 2009-2014:
Conector do reboque (alimentação da bateria). |
| 48 | 15 | 2014-2016:
Conector do reboque (alimentação da bateria). |
| 49 | 5 | Iluminação frontal adaptativa (unidade direita) |
| 50 | 5 | Iluminação frontal adaptativa (unidade esquerda) |
| 51 | 5 | Interruptores do volante |
| 52 | – | – |
| 53 | 20 | Isqueiro |
| 54 | 15 | Conector do reboque (alimentação da ignição) |
| 55 | 20 | Tomada de força adicional – central e traseira |
| 56 | 10 | Airbag SRS |
| 57 | 10 | Iluminação interna |
| 58 | – | – |
| 59 | – | – |
| 60 | – | – |
| 61 | 10 | Painel de instrumentos, centro de mensagens |
| 62 | 10 | ECU do ar condicionado |
| 63 | 20 | Tomada de força adicional – dianteira |
| 64 | 15 | 2009-2014:
Unidade de áudio; Reprodutor de DVD. |
| 64 | 5 | 2014-2016:
Módulo de controle do motor (ECM). |
| 65 | 5 | 2009-2014:
Sistema de câmeras de ambiente; 2014-2016: Não utilizado. |
| 66 | 5 | Tomada de diagnóstico |
| 67 | 15 | 2009-2014:
Módulo de entretenimento para os bancos traseiros; 2014-2016: Não utilizado. |
| 68 | 10 | 2009-2014:
Tela sensível ao toque; Módulo multimídia; Rádio; Telefone; 2014-2016: Não utilizado |
| 69 | – | – |

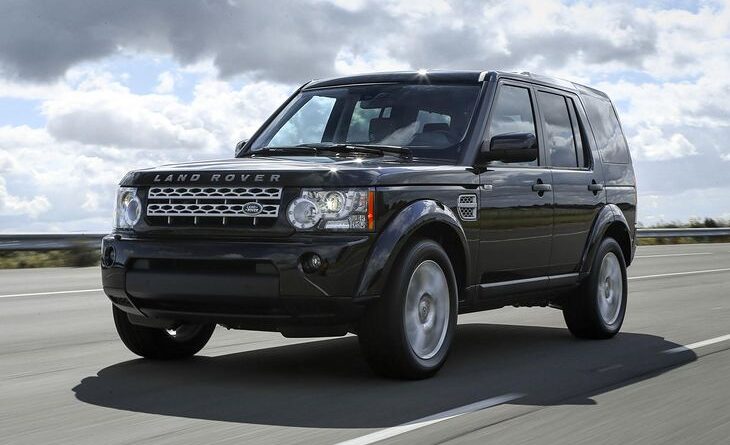

Sobre o Land Rover Discovery 4 / LR4 (2009-2016)
O Land Rover Discovery 4, também conhecido como LR4 na América do Norte, é um SUV robusto e versátil que foi produzido entre 2009 e 2016. Este modelo é conhecido pela sua capacidade de lidar com terrenos difíceis, ao mesmo tempo que oferece conforto e luxo nas estradas. O Discovery 4 oferece várias opções de motorização, incluindo potentes motores diesel e a gasolina, que garantem desempenho suficiente para o uso diário e para aventuras off-road. O interior do veículo é espaçoso e oferece bastante espaço para sete passageiros, tornando-o ideal para famílias e viajantes que precisam de um veículo confiável e espaçoso.
Diagrama da caixa de fusíveis do Land Rover Discovery 4 / LR4
Esta página mostra o diagrama da caixa de fusíveis para o Land Rover Discovery 4 / LR4, que é essencial para a identificação e substituição de fusíveis. As localizações típicas da caixa de fusíveis para este modelo incluem o compartimento sob o capô e o interior do veículo, geralmente na área do painel. Os diagramas incluem os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para manter a segurança e a funcionalidade do veículo, por isso é importante ter uma visão geral da sua disposição e funções.
