Kubota B3150, B3150SU – Caixa de fusíveis

Kubota B3150, B3150SU – diagrama de fusíveis

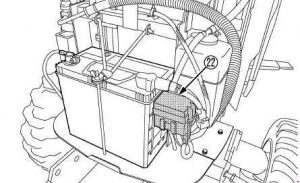

Caixa de fusíveis

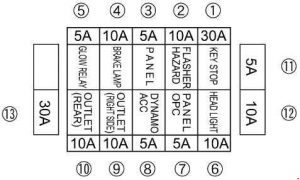

ROPS

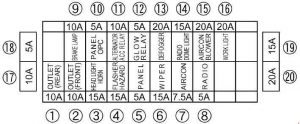

CABINE

Número	Amperagem [A]	Descrição
1	10	Tipo de cabine: saída (traseira)
	30	Tipo de estrutura ROPS: Paragem da chave
2	10	Tipo de cabine: saída (dianteira)
	10	Tipo de estrutura ROPS: pisca/emergência
3	15	Tipo de cabine: farol/buzina
	5	Tipo de estrutura ROPS: Painel
4	15	Tipo de cabine: pisca/perigo
	10	Tipo de estrutura ROPS: Luz de travagem
5	5	Tipo de cabine: Painel Tipo ROPS: Relé de incandescência
6	15	Tipo de cabine: limpa para-brisas
	10	Tipo de estrutura ROPS: Luz principal
7	7,5	Tipo de cabine: Ar condicionado
	5	Tipo ROPS: Painel / OPC
8	5	Tipo de cabine: Rádio Tipo ROPS: Dínamo/relé ACC

9	10	Tipo de cabine: luz de travagem Tipo ROPS: saída (lado direito)
10	5	Tipo de cabine: Painel / OPC
	10	Tipo ROPS: saída (traseira)
11	10	Tipo de cabine: alternador/relé ACC
	5	Tipo ROPS: fusível de reserva
12	5	Tipo de cabine: relé de incandescência
	10	Tipo ROPS: fusível de reserva
13	20	Tipo de cabine: Desumidificador
	30	Tipo ROPS: fusível de reserva
14	15	Tipo de cabine: Rádio/luzes ofuscantes
15	20	Tipo de cabine: Ventilador do ar condicionado
16	20	Tipo de cabine: Luz de trabalho
17	10	Tipo de cabine: fusível de reserva
18	5	Tipo de cabine: fusível de reserva
19	15	Tipo de cabine: fusível de reserva
20	20	Tipo de cabine: fusível de reserva

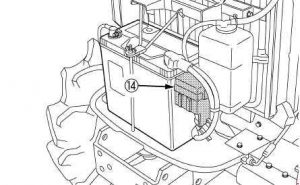

Fusível de atraso

Tipo de estrutura ROPS

Tipo de cabine

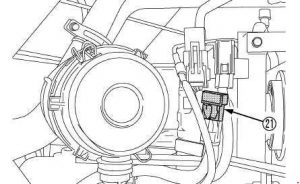

Fusível de chave (tipo de cabine)

Número	Amperagem [A]	Descrição
21	30	Interrupção da chave

Sobre Kubota B3150, B3150SU – caixa de fusíveis ()

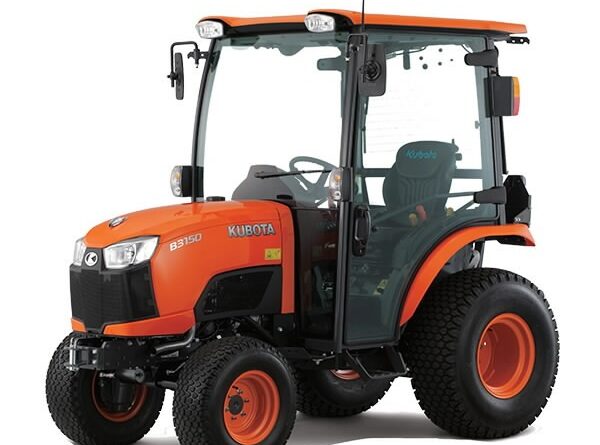

O trator Kubota B3150 e sua variante B3150SU são modelos populares na categoria de tratores compactos, oferecendo uma excelente combinação de desempenho e versatilidade. Esses modelos são equipados com um motor diesel que fornece potência confiável para diversas tarefas agrícolas e de jardinagem. O Kubota B3150 é conhecido por sua construção robusta e fácil manuseio, o que o torna uma escolha ideal para agricultores e jardineiros. O modelo B3150SU é uma variante com várias modificações que aumentam sua eficiência e adaptabilidade para tarefas específicas.

Diagrama da caixa de fusíveis Kubota B3150, B3150SU – caixa de fusíveis

Esta página exibe o diagrama da caixa de fusíveis para os modelos Kubota B3150 e B3150SU, que é essencial para a manutenção adequada e solução de problemas do sistema elétrico do trator. A caixa de fusíveis geralmente está localizada perto do painel de controle ou sob o capô do trator. Os diagramas nesta página detalham os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e eficiência do trator, por isso é importante ter uma visão geral de sua configuração e função.
