Kubota M7040 – Caixa de fusíveis

Kubota M7040 – diagrama da caixa de fusíveis

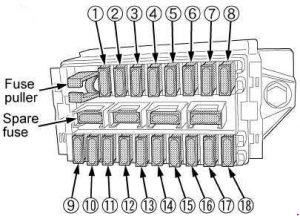

Caixa de fusíveis

Número	Amperagem [A]	Descrição
1	5	Relé do motor de arranque
2	15	Assento auxiliar com suspensão a ar (se presente)
3	15	Luz de trabalho (frontal, lateral)
4	10	Ar condicionado (compressor)
5	30	Ar condicionado (motor do ventilador)
6	15	Acendedor de cigarros
7	15	Luz de trabalho (frontal)
8	15	Luz de trabalho (traseira)
9	20	Fusível de reserva
10	20	Piscas (emergência)
11	20	Farol principal, luz traseira
12	10	Instrumento de medição, rádio (cópia de segurança), buzina
13	10	Piscas, luz de freio
14	5	Painel de instrumentos, OPC
15	5	Alternador, motor, aquecimento
16	15	Limpador de para-brisa
17	5	Ar condicionado (controle)
18	5	Rádio

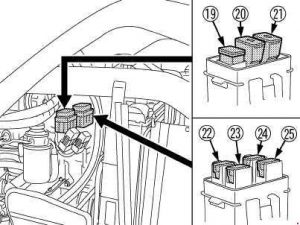

Número	Amperagem [A]	Descrição
19	100	Carga
20	50	Aquecedor de ar
21	50	Luz frontal, emergência
22	30	Luz de trabalho, eletroímã de interrupção de combustível
23	30	Interruptor de chave
24	30	Fusível elétrico
25	40	Ar condicionado

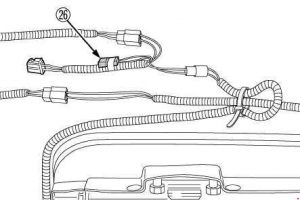

Número	Amperagem [A]	Descrição
26	15	Cadeira com suspensão a ar (se presente)

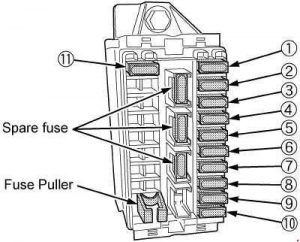

Número	Amperagem [A]	Descrição
1	15	Luz de trabalho (direita)
2	15	Luz de trabalho (esquerda)
3	5	Alternador, motor, vela de ignição
4	5	Painel de instrumentos, OPC
5	10	Ativar sinal
6	15	Alimentação auxiliar
7	5	Medidor (cópia de segurança)
8	20	Farol principal, luz traseira
9	15	Piscas (emergência)
10	5	Relé do motor de arranque
11	10	Buzina

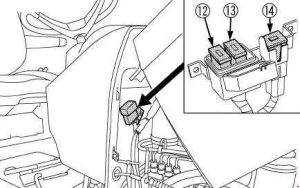

Número	Amperagem [A]	Descrição
12	40	Interruptor de chave, luz frontal, luzes de advertência
13	30	Eletroímã de interrupção de combustível, luz de trabalho
14	50	Carregamento, vela de ignição

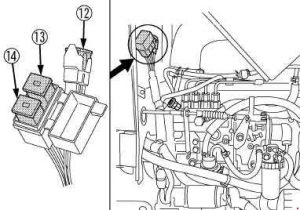

Número	Amperagem [A]	Descrição
12	50	Carga, vela de ignição
13	30	Eletroímã de interrupção de combustível, luz de trabalho
14	40	Interruptor de chave, farol, luzes de advertência

Sobre o Kubota M7040

O Kubota M7040 é um trator robusto e confiável, popular entre agricultores e profissionais da agricultura. Este modelo é conhecido por seu desempenho e versatilidade, tornando-o ideal para diversas tarefas agrícolas. O Kubota M7040 é equipado com um motor diesel que fornece potência suficiente para trabalhos pesados e é eficiente no consumo de combustível. O trator possui um excelente sistema de direção e uma cabine confortável, o que aumenta o conforto do operador. Sua construção é projetada para suportar condições exigentes, tornando-o um parceiro confiável no campo.

Diagrama da caixa de fusíveis do Kubota M7040

Esta página exibe o diagrama da caixa de fusíveis para o trator Kubota M7040, essencial para a manutenção e reparo adequados dos sistemas elétricos. A caixa de fusíveis geralmente está localizada perto do painel de controle ou sob o capô do trator. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave que garante a segurança e a funcionalidade do trator, por isso é importante ter uma visão geral de sua disposição e funções.
