Honda Ridgeline (2006-2014) – Caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Honda Ridgeline 2006-2014, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Honda Ridgeline
Aplica-se a veículos fabricados nos anos:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Os fusíveis da tomada do isqueiro (tomadas de energia) no Honda Ridgeline são o fusível nº 9 (tomada de acessórios traseira) na caixa de fusíveis do painel e o fusível nº 5 (tomadas de acessórios dianteiras) na caixa de fusíveis do compartimento do motor.

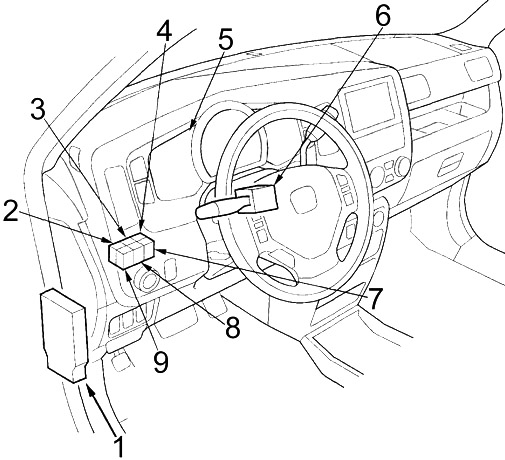

Cabine
- Caixa de fusíveis
- 2006-2008: Relé das luzes do reboque
2009-2014: Relé das luzes diurnas - 2006-2008: Relé das luzes diurnas
2009-2014: Relé das luzes do reboque nº 2 - Relé da tomada de energia de acessórios dianteira
- Módulo de controle da seta
- Unidade de controle do interruptor combinado
- 2006-2008: Relé dos faróis baixos
2009-2014: Relé das luzes do reboque nº 1 - Relé da luz do porta-malas
- Relé do sistema de gerenciamento de torque variável 4WD (VTM-4)
Caixa de fusíveis da cabine

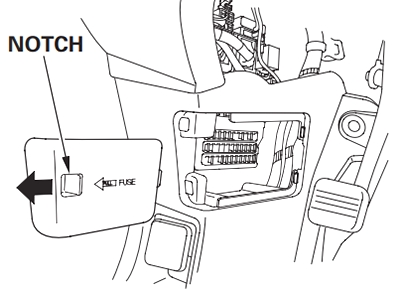

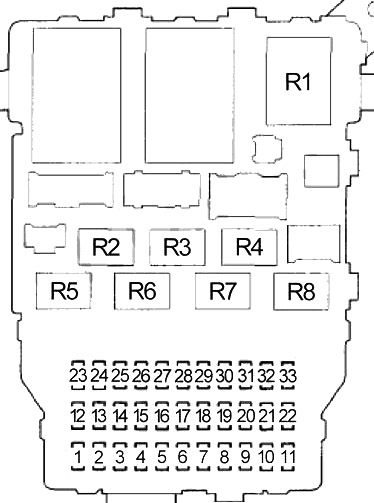

A caixa de fusíveis está localizada no canto inferior esquerdo do motorista. Para remover a tampa da caixa de fusíveis, insira o dedo no entalhe da tampa e puxe-a suavemente para fora, depois puxe-a em sua direção para removê-la das dobradiças.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 7,5 | Relé da luz interna do porta-malas, luz interna do porta-malas |
| 2 | 15 | Relé da bobina de ignição, bobinas de ignição |
| 3 | 10 | Relé das luzes diurnas |
| 4 | 15 | Relé do sensor de relação ar-combustível (A/F) (sensores A/F, válvula de purga do tanque de combustível (EVAP), sensores de oxigênio aquecidos secundários) |
| 5 | 20 | Unidade de áudio, unidade de controle HandsFreeLink |
| 6 | 10 | Luz do teto, luz do console 1, luz do teto, luz de mapa frontal individual, unidade HomeLink, luz do espelho de cortesia, luz ambiente |
| 7 | 7,5 | Unidade de controle do interruptor combinado, unidade de controle multiplex da porta (interruptor principal da janela elétrica), módulo de controle da seta, luz da chave de ignição, unidade de controle do imobilizador-receptor, unidade Imoes, unidade de controle multiplex integrada (MICU), unidade de exibição de navegação, unidade de navegação, receptor XM, indicador de segurança |
| 8 | 20 | Unidade de controle multiplex integrada (MICU) |
| 9 | 10 | Tomada de energia de acessórios traseira, relé da tomada de energia de acessórios |
| 10 | 7,5 | Interruptor de sinal de alerta/seta de desativação do airbag do passageiro, módulo do sistema de detecção de passageiros (ODS), módulo do sistema de retenção suplementar (SRS) |
| 11 | 30 | Motor do limpador de para-brisa, módulo de controle do relé |
| 12 | – | – |
| 13 | 10 | Interruptor de apoio lombar do motorista, motor de apoio lombar do motorista |
| 14 | 20 | Interruptor de ajuste do banco do motorista, motor de deslizamento do banco do motorista e motor de elevação dianteira |
| 15 | – | – |
| 16 | 20 | Interruptor de ajuste do banco do motorista, motor de inclinação do banco do motorista e motor de elevação traseira para baixo |
| 17 | – | – |
| 18 | 15 | Alternador, interruptor de posição do pedal do freio, interruptor de ajuste/retomada/cancelamento do controle de cruzeiro, módulo do sensor de carga elétrica (ELD), válvula de purga do tanque de combustível (EVAP), módulo de controle do motor (PCM), sistema de gerenciamento de torque variável (VTM-4) ) Relé |
| 19 | 15 | Unidade de controle do imobilizador-receptor, unidade Imoes, módulo de controle do motor (PCM), relé principal PGM-FI nº 2, bomba de combustível (relé principal PGM-FI nº 2) |
| 20 | 7,5 | Bússola elétrica, motor do limpador de para-brisa |
| 21 | 7,5 | Interruptor dos faróis, unidade de controle dos interruptores combinados, regulador de brilho das luzes do painel, unidade de controle multiplex da porta, indicador do interruptor da janela do passageiro, módulo de controle das setas, unidade de controle multiplex integrada (MICU), módulo de controle do relé, unidade de controle do sistema de monitoramento da pressão dos pneus (TPMS), unidade de controle do sistema de gerenciamento de torque variável 4WD (VTM-4), interruptor VTM-4 |
| 22 | 10 | Unidade do sistema de retenção suplementar (SRS) |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 23 | 7,5 | Relé do ventilador do radiador (diodo do ar condicionado), módulo de controle do motor (PCM) (relé do sensor A/F), relé do sensor de relação ar-combustível (A/F) |
| 24 | 20 | Motor da janela traseira esquerda |
| 25 | 20 | Motor da janela traseira direita |
| 26 | 20 | Motor da janela do passageiro |
| 27 | 20 | Motor da janela traseira |
| 28 | 20 | Interruptor principal da janela, motor da janela do motorista |
| 29 | 7,5 | 2009-2014: Módulo de controle do motor (PCM) |
| 30 | 7,5 | 2006-2008: Diodo do ar condicionado, relé da embreagem do compressor do ar condicionado, relé do motor do ventilador, unidade de controle do ar condicionado, relé da área aquecida do limpador de para-brisa, unidade de controle de aquecimento-ventilação e ar condicionado (HVAC), desembaçadores de espelhos, atuadores de espelhos, motor de controle de recirculação, relé de aquecimento do banco, relé da luz do reboque |
| 10 | 2009-2014: Relé da embreagem do compressor do ar condicionado, relé do ventilador do condensador do ar condicionado, unidade inversora AC. Relé do motor do ventilador, relé de controle do ventilador, relé da área aquecida do limpador de para-brisa, unidade de controle de aquecimento-ventilação e ar condicionado (HVAC)/unidade de controle do ar condicionado, interruptor de energia dos espelhos, motor de controle de recirculação, relé de aquecimento do banco, relé da luz do reboque nº 1 | |
| 31 | 7,5 | Sensor de ângulo de direção, sensor de aceleração do coeficiente de inclinação, módulo de controle do modulador VSA |
| 32 | 7,5 | Módulo de áudio, relé da tomada de energia de acessórios dianteira, módulo de controle da seta, unidade de controle HandsFreeLink, interruptor da chave de ignição, unidade de controle multiplex integrada (MICU), display de navegação, unidade de navegação, relé da tomada de energia de acessórios traseira, solenóide de travamento da chave, solenóide de travamento da transmissão |
| 33 | – | – |
| 7,5 | 2009-2014: Relé de partida, módulo de controle do motor (PCM) (STS) | |
| R1 | Seta/alerta de perigo | |
| R2 | Bobina de ignição | |
| R3 | PGM-FI Principal nº1 | |
| R4 | Tomada de energia de acessórios traseira | |
| R5 | PGM-FI Principal nº2 (Bomba de combustível) | |
| R6 | Energia da janela | |
| R7 | Sensor de relação ar-combustível (A/F) | |
| R8 | Corte de partida | |

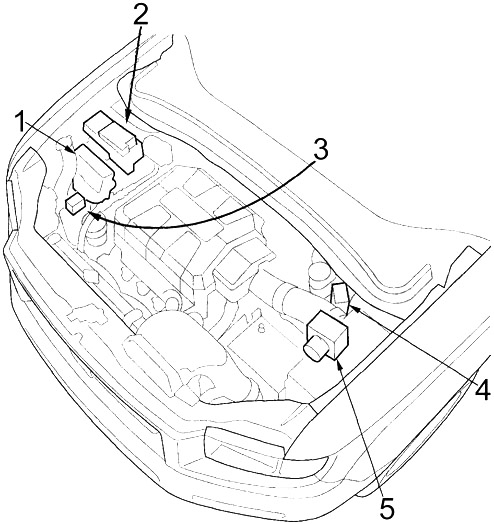

Compartimento do motor
- Módulo de controle do motor (PCM)
- Caixa de fusíveis nº1
- Caixa de relés
- Caixa de fusíveis nº2
- Modulador VSA-unidade de controle
Caixa de fusíveis do compartimento do motor nº1

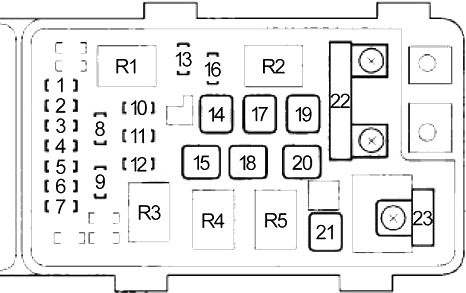

A caixa de fusíveis principal sob o capô está localizada no lado do passageiro. Para abri-la, pressione as abas, conforme mostrado.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 10 | Farol esquerdo (faróis baixos) |
| 2 | – | – |
| 3 | 10 | Farol esquerdo (faróis altos) |
| 4 | 15 | Luzes ambiente, unidade de áudio, luz do interruptor de controle remoto do rádio, luz de ajuste de brilho do painel, luz do interruptor da luz do compartimento de carga, luz do interruptor do console 2, luz do interruptor principal do controle de cruzeiro, luzes de posição laterais dianteiras, luz do porta-luvas, luz do interruptor de alerta, iluminação da unidade de controle HVAC, iluminação do interruptor da luz interna, iluminação da placa de licença, iluminação do interruptor do teto solar, display de navegação, unidade de navegação, módulo de controle do relé, iluminação do interruptor de aquecimento do banco, iluminação do interruptor de seleção/reset, iluminação do interruptor de desativação do VSA, iluminação do interruptor VTM-4 |
| 5 | 10 | Farol direito (faróis altos) |
| 6 | 10 | Farol direito (faróis baixos), relé das luzes de neblina |
| 7 | 7,5 | Módulo de controle do relé |
| 8 | 15 | Sensor de posição do virabrequim (CKP) A/B, sensor de posição do comando de válvulas (CMP), injetores, conector da linha de dados (DLC), módulo de controle do motor (PCM), relé principal 1 PGM-FI, relé do sistema de controle eletrônico do acelerador (ETCS), massa do sensor de fluxo de ar (MAF) |
| 9 | 15 | Relé do sistema de controle eletrônico do acelerador (ETCS), módulo de controle do motor (PCM) |
| 10 | 20 | 2009-2014: Relé da luz de neblina, luzes de neblina |
| 11 | 15 | Aquecimento dos bancos (relé de aquecimento dos bancos) |
| 12 | 7,5 | Embreagem do compressor do ar condicionado (relé da embreagem do compressor do ar condicionado) |
| 13 | 20 | Interruptor de posição do pedal do freio, luzes de freio, capacitor de ruído das luzes de freio, luz de freio alta, unidade de controle multiplex integrada (MICU), módulo de controle do grupo do motor (PCM), relé da buzina, freio elétrico do reboque, módulo de controle da luz do reboque, buzina, módulo de controle do relé |
| 14 | 20 | Área aquecida do limpador de para-brisa, relé da área aquecida do limpador de para-brisa |
| 15 | 40 | Fusível (caixa de fusíveis da cabine): nº 5, 6, 7, 8, 9 |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 16 | 15 | Seta/relé de alerta de perigo, interruptor de alerta de perigo/seta de desativação do airbag do passageiro |
| 17 | 40 | Fusível (caixa de fusíveis da cabine): nº 1, 2, 3, 4 |
| 18 | 20 | 2009-2014: Inversor AC |
| 19 | 30 | Relé do ventilador do radiador, motor do ventilador do radiador |
| 20 | 30 | Motor do ventilador do condensador do ar condicionado, relé do ventilador do condensador do ar condicionado |
| 21 | 40 | Motor do ventilador, relé do motor do ventilador |
| 22 | 120 | Bateria, distribuição de energia |
| 40 | Fusível (caixa de fusíveis da cabine): nº 12, 13, 14, 15, 16, 17 | |
| 23 | 50 | 2006-2008: Interruptor de ignição |
| 60 | 2009-2014: Interruptor de ignição | |
| 50 | Relé da janela elétrica, fusível (caixa de fusíveis da cabine): nº 24, 25, 26, 27, 28 | |
| R1 | Controle do ventilador da luz de neblina | |
| R2 | Limpador de para-brisa | |
| R3 | Aquecedor da janela traseira | |
| R4 | Embreagem do compressor do ar condicionado | |
| R5 | Motor do ventilador | |
Caixa de fusíveis do compartimento do motor 2

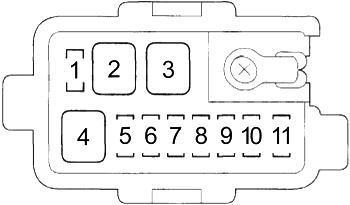

A caixa de fusíveis adicional está localizada ao lado do reservatório do fluido de freio. Para abri-la, pressione as abas, conforme mostrado.
| Número | Ampères [A] | Descrição |
|---|---|---|
| 1 | 7,5 | Conector da luz do reboque (luz traseira) |
| 2 | 20 | Modulador-unidade de controle VSA (solenóide) |
| 3 | 40 | Modulador-unidade de controle VSA (motor) |
| 4 | 20 | Relé do sistema de gerenciamento de torque variável 4WD (VTM-4), unidade de controle VTM-4 |
| 5 | 15 | Tomada de energia de acessórios dianteira, relé da tomada de energia de acessórios dianteira (tomada de energia de acessórios do motorista, tomada de energia do passageiro dianteiro) |
| 6 | 20 | Freio elétrico do reboque |
| 7 | 20 | Conector da luz do reboque (luz traseira), relé da luz do reboque nº2 |
| 8 | 7,5 | Conector da luz do reboque (perigo) |
| 9 | 20 | Conector da luz do reboque (carregamento), relé da luz do reboque nº1 |
| 10 | 7,5 | Unidade de controle do sistema de monitoramento da pressão dos pneus (TPMS) |
| 11 | 20 | Motor do teto solar (relé de abertura e fechamento do teto solar) |
Caixa de fusíveis
| Número | Relé |
|---|---|
| R1 | Ventilador do condensador do ar condicionado |
| R2 | Ventilador do radiador |
| R3 | Controle do ventilador |
| R4 | 2009-2014: Luz de neblina |
