Daewoo Nexia (2009-2012) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Daewoo Nexia 2009-2012, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Daewoo Nexia – diagrama de fusíveis
Ano de fabricação: 2009, 2010, 2011, 2012.

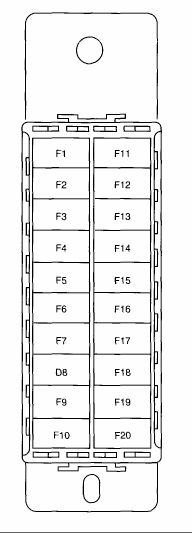

Diagrama de fusíveis
| Alimentação | Classificação | Número | Amperagem [A] | Descrição |
| 30 BAT(+) | Tipo lâmina | F1 | 10 | Lâmpada do porta-malas, iluminação interna do veículo |
| F2 | 10 | Farol S/W, DLC, relógio digital, lâmpada de aviso de porta aberta, lembrete de chave S/W | ||
| F3 | 15 | Lâmpada de aviso | ||
| F4 | 15 | Sistema de travamento central das portas, alarme antifurto | ||
| F5 | 10 | PCM | ||
| F6 | 10 | Áudio | ||
| F7 | 15 | Luz de freio | ||
| Diodo | D8 | — | Controlador do interruptor da porta | |
| 15C AC | Tipo lâmina | F9 | 10 | Áudio, bloqueio de botões |
| F10 | 15 | Acendedor de cigarros | ||
| 15 IGN 1 ON | F11 | 10 | I/P, relógio digital, lâmpada de aviso de cinto de segurança, DRL | |
| F12 | 10 | Lâmpada da luz de ré (reserva), proteção antifurto | |
| F13 | 15 | Airbag | |
| F14 | 15 | Alternador, injetor, VSS (M/T) | |
| Válvula solenoide da transmissão (A/T), válvula solenoide de purga do absorvedor de carbono LEGR, sensor de came, sensor de oxigênio, PCM | |||
| F15 | 15 | Ignição (sistema El) | |
| F 16 | 15 | Setas, espelho retrovisor elétrico | |
| F17 | 15 | PCM, VGIS (DOHC) | |
| 15 IGN 2 ON | F18 | 20 | Limpador de para-brisa, luz de freio |
| F19 | 10 | EBCM | |
| Compressor do ar condicionado, relé do ventilador de arrefecimento | |||
| Relé do ventilador do radiador A, B | |||
| Relé do vidro elétrico, relé do desembaçador do vidro traseiro, teto solar | |||
| F20 | 20 | Motor do ventilador |
Sobre o Daewoo Nexia (2009-2012)
O Daewoo Nexia, fabricado entre 2009 e 2012, é um carro compacto que se tornou popular devido à sua acessibilidade e confiabilidade. Este modelo oferece um design simples, mas funcional, que atende às necessidades da condução diária. O Daewoo Nexia é equipado com motores a gasolina de 1,5 litro, que fornecem potência suficiente para a condução urbana e rodoviária. O interior do veículo é espaçoso e confortável, tornando-o uma escolha ideal para famílias. Além disso, o Nexia é conhecido por sua fácil manutenção e baixos custos operacionais.
Diagrama da caixa de fusíveis do Daewoo Nexia
Esta página exibe o diagrama da caixa de fusíveis do Daewoo Nexia, que é essencial para a manutenção e reparos adequados do veículo. No Daewoo Nexia, a caixa de fusíveis geralmente está localizada no interior, sob o painel de instrumentos, no lado do motorista, e outra pode estar localizada no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para garantir a segurança e a funcionalidade dos componentes elétricos do veículo.
