Citroën Nemo (2008-2015) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Citroën Nemo 2008-2015, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Citroën Nemo (2008-2009) – diagrama do painel de fusíveis

Ano de fabricação: 2007, 2008.

O fusível do isqueiro (tomada de força) no Citroën Nemo (2008-2009) é o fusível F85 no painel de fusíveis do compartimento do motor.

Painel de fusíveis no painel de instrumentos

Fusíveis	[A]	Descrição
F12	7,5 A	Alimentação do farol direito
F13	7,5 A	Alimentação do farol esquerdo – ajuste de altura do projetor
F31	5 A	Interruptor de alimentação do módulo do motor
F32	7,5 A	Luz de presença dianteira – iluminação dianteira – iluminação traseira
F36	10 A	Sistema de áudio – preparação para telefone celular – painel de controle do ar condicionado – tomada de diagnóstico EODB
F37	5 A	Luz de freio – painel de instrumentos
F38	20 A	Trava da porta
F43	15 A	Bomba do limpador de para-brisa
F47	20 A	Alimentação do motor do vidro do motorista
F48	20 A	Alimentação do motor elétrico do vidro do passageiro
F49	5 A	Assistente de estacionamento – interruptor das luzes traseiras – espelhos retrovisores elétricos
F50	7,5 A	Módulo de controle dos airbags
F51	5 A	Ativação do pedal do freio – ativação do pedal da embreagem
F53	5 A	Painel de instrumentos – luzes de neblina traseiras

Diagrama de fusíveis no compartimento do motor

Fusíveis	[A]	Descrição
F01	60 A	Módulo de controle
F03	20 A	Alimentação do motor de partida
F04	40 A	Alimentação da bomba do bloco hidráulico do ABS
F06	30 A	Controle do grupo de ventiladores de uma velocidade
F07	40 A	Controle do grupo de ventiladores de alta velocidade
F08	30 A	Bomba do ar condicionado
F10	10 A	Buzina
F11	10 A	Alimentação secundária para o sistema de controle do motor
F14	15 A	Faróis com luz baixa
F 16	7,5 A	Módulo do motor – unidade de controle eletrônico da transmissão
F17	15 A	Alimentação da bobina de ignição, injetores, unidade de controle central do motor

F18	7,5 A	Módulo de controle do motor (1.4 HDi)
F19	7,5 A	Compressor do ar condicionado
F20	30 A	Alimentação do vidro traseiro aquecido, aquecedores elétricos para remoção de gelo dos espelhos
F21	15 A	Controle do motor 1.4 gasolina, bobina do relé T09 (HDi)
F22	20 A	Módulo do motor (1.4 HDi), bomba de gasolina
F23	20 A	Alimentação das válvulas solenoides do bloco hidráulico do ABS
F24	7,5 A	ABS
F30	15 A	Faróis de neblina
F81	60 A	Módulo de aquecimento
F82	30 A	Bomba do sistema de transmissão eletrônica – alimentação do sistema de transmissão eletrônica
F84	10 A	Unidade de controle eletrônico do sistema de transmissão e válvulas
F85	30 A	Tomada de acessórios do isqueiro -12 V.
F87	7,5 A	Luzes de ré – sensor de presença de água no diesel

Citroën Nemo (2010-2015) – diagrama da caixa de fusíveis

Ano de fabricação: 2010, 2011, 2012, 2013, 2014, 2015.

O fusível do isqueiro (tomada de força) no Citroën Nemo (2010-2015) é o fusível F94 na caixa de fusíveis.

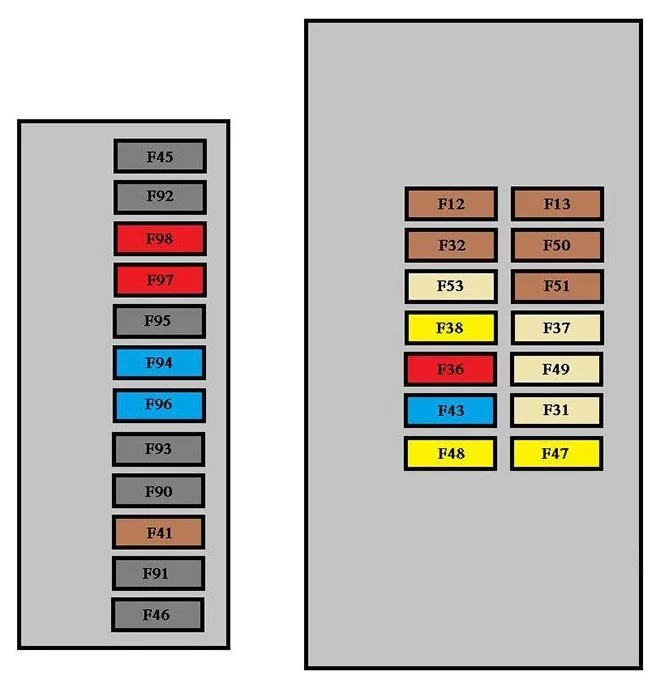

Caixa de fusíveis no painel de instrumentos

Nº	Amp [A]	Descrição
F12	7,5 A	Alimentação do farol direito
F13	7,5 A	Alimentação do farol esquerdo; Regulador de altura do farol.
F31	5 A	Interruptor de alimentação do módulo do motor
F32	7,5 A	Farol dianteiro; Iluminação interna dianteira; Iluminação interna traseira.
F36	10 A	Sistema de áudio; Preparação para telefone celular; Painel de controle do ar condicionado; Conector de diagnóstico EODB.
F37	5 A	Luz de freio; Painel de instrumentos.
F38	20 A	Travamento das portas
F43	15 A	Bomba do limpador de para-brisa
F47	20 A	Alimentação do motor do vidro do motorista
F48	20 A	Alimentação do motor elétrico do levantador do vidro do passageiro.
F49	5 A	Módulo de controle dos sensores de estacionamento; Interruptor da luz traseira; Espelhos retrovisores elétricos; Módulo de controle do alarme volumétrico.
F50	7,5 A	Módulo de controle dos airbags
F51	7,5 A	Interruptor do pedal do freio; Interruptor do pedal da embreagem; Controle dos espelhos laterais; Sistema Bluetooth central.
F53	5 A	Painel de instrumentos; Luzes de neblina traseiras.
F41	7,5 A	Desembaçamento dos espelhos externos
F94	15 A	Isqueiro
F96	15 A	Tomada de acessórios 12 V.
F97	10 A	Assento aquecido do lado do motorista.
F98	10 A	Assento aquecido do lado do passageiro.

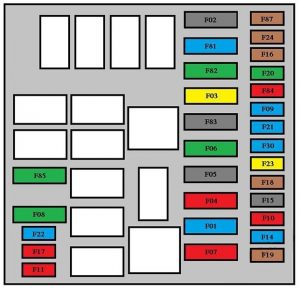

Caixa de fusíveis no compartimento do motor

Nº	Amp [A]	Descrição
F01	60 A	Módulo de controle
F02	40 A	Ventilador do compartimento de passageiros.
F03	20 A	Alimentação do motor de partida
F04	40 A	Alimentação da bomba do bloco hidráulico do ABS
F06	30 A	Controle do ventilador de resfriamento de uma velocidade.
F07	40 A	Controle do ventilador de resfriamento de alta velocidade.
F08	30 A	Compressor do ar condicionado
F09	15 A	Cabos para engate de reboque.
F10	10 A	Buzina
F11	10 A	Alimentação adicional da carga do sistema de controle do motor
F14	15 A	Faróis de neblina
F15	15 A	Tomada de acessórios 12 V.
F 16	7,5 A	Módulo de controle do motor – transmissão eletrônica e relé da alavanca de câmbio – T20

F17	15 A	Alimentação da bobina de ignição; Injetores; Unidade de controle do motor (1.3 HDi).
F18	7,5 A	Unidade de controle do motor (1.3 HDi); Bobina do relé T09.
F19	7,5 A	Compressor do ar condicionado
F20	30 A	Alimentação do vidro traseiro aquecido; Elementos de aquecimento elétricos dos espelhos laterais.
F21	15 A	Bomba de combustível (gasolina 1.4 e 1.3 HDi)
F22	20 A	Unidade de controle do motor (1.3 HDi)
F23	20 A	Alimentação das eletroválvulas dos blocos hidráulicos do ABS.
F24	7,5 A	ABS
F30	15 A	Faróis de neblina
F81	60 A	Módulo de pré-aquecimento (1.3 HDi)
F82	30 A	Bomba eletrônica da transmissão; Alimentação da transmissão eletrônica.
F84	10 A	Unidade de controle eletrônico da transmissão e eletroválvulas.
F85	30 A	Isqueiro; Tomada de acessórios 12 V.
F87	7,5 A	Luzes de ré; Sensor de presença de água no diesel; Sensor de fluxo de ar; Bobinas dos relés T02, T05, T14, T17 e T19 (exceto 1.3 HDi)
F87	5 A	Luzes de ré; Sensor de presença de água no diesel; Sensor de fluxo de ar; Bobinas dos relés T02, T05, T14, T17 e T19; Sensor de estado de carga da bateria (exceto 1.3 HDi).
