Citroen Berlingo (1996-2011) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Citroën Berlingo 1996-2011, obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Citroen Berlingo (M49, M59) (1996-2011) – diagrama da caixa de fusíveis
Ano de fabricação: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Fusível do isqueiro – Caixa de fusíveis na cabine – Fusível nº 122/30A

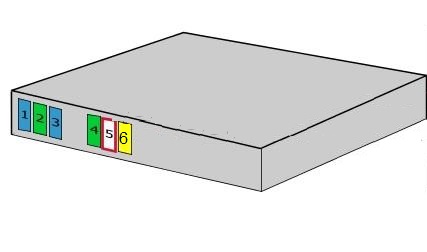

Fusível no BSI (módulo de distribuição de energia inteligente) LHD.
a partir de 1º de março de 2002.
Diagrama da caixa de fusíveis
Fusível 1
Sistema Multiplex
15,0 A
Fusível 2
Vidros elétricos;
Teto solar.
30,0 A
Fusível 3
Compressor do ar condicionado
15,0 A
Fusível 4
Espelhos aquecidos
Vidro traseiro aquecido
30,0 A
Fusível 5
Limpador de para-brisa
25,0 A
Fusível 6
Travamento central
20,0 A

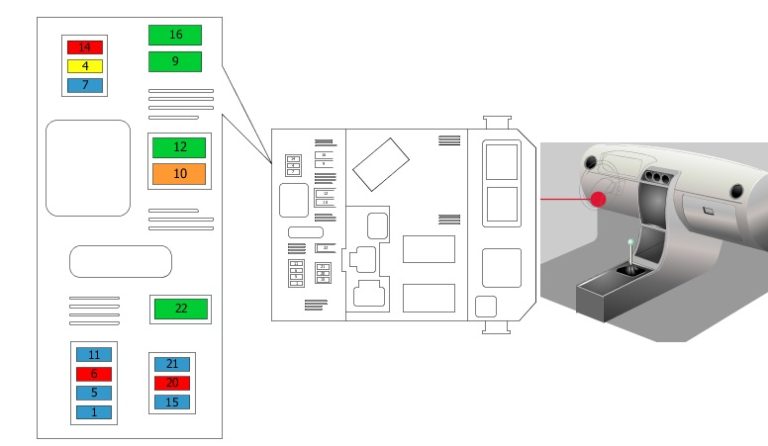

Fusível no BSI (módulo de distribuição de energia inteligente) LHD, a partir de 4 de novembro de 2002.
Fusível 1
Alimentação da tomada de diagnóstico
Tomada para reboque
Motor do limpador do vidro traseiro
15,0 A
Fusível 4
Módulo do interruptor do relógio
Rádio
Display multifuncional
Sistema de alarme 20,0 A
Fusível 5
Sirene de alarme 15,0 A
Fusível 6
Tomada de diagnóstico
Sensor de nível do líquido de arrefecimento 10,0 A
Fusível 7
Sensor de chuva
Sistema de luz diurna 15,0 A
Fusível 9
Relé do motor 30,0 A
Fusível 10
Espelho retrovisor
Para-brisa aquecido 40,0 A
Fusível 11
Motor do limpador do vidro traseiro 15,0 A
Fusível 12
Vidros elétricos dianteiros
Interruptor do teto solar
Controlador do vidro 30,0 A
Fusível 14
Caixa de fusíveis no compartimento do motor
Airbag
Pré-tensores dos cintos de segurança
Módulo de interruptores
10,0 A
Fusível 15
Painel de instrumentos
Rádio
Display multifuncional
Unidade de controle de assistência ao estacionamento
15,0 A
Fusível 16
Travamento central
30,0 A
Fusível 20
Luz traseira direita
10,0 A
Fusível 21
Luz traseira esquerda
Luz de freio adicional
15,0 A
Fusível 22
Espelho retrovisor
Isqueiro dianteiro
Luz interna
Iluminação interna
Tomada 12V traseira
Interruptor do ar condicionado
30,0 A

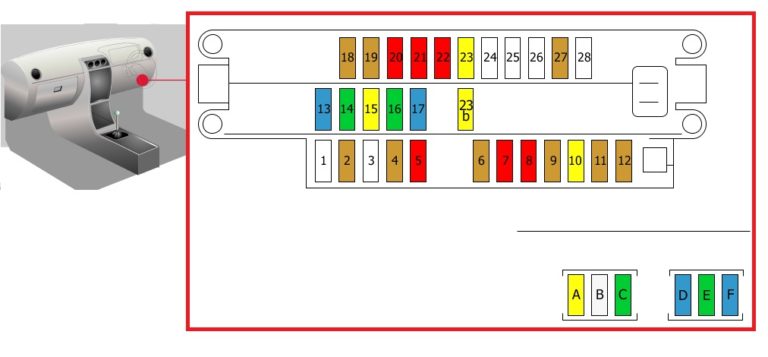

Caixa de fusíveis na cabine (1997-2002) (RHD)
Atribuição dos fusíveis
Fusível 1
Pré-tensor e ramificação do airbag dianteiro
Fusível 2
Painel de instrumentos
Tomada de diagnóstico
5,0 A
Fusível 3
Não utilizado
Fusível 4
BSI (módulo de distribuição de energia inteligente)
5,0 A
Fusível 5
Interruptor
10,0 A
Fusível 6
Relógio
LED multifuncional
Controle de código
5,0 A
Fusível 7
Relé do ventilador de arrefecimento
Sensor de temperatura da água
Relé de injeção
Unidade de controle de injeção
10,0 A
Fusível 8
Iluminação interna
Rádio
Relé multifuncional
10,0 A
Fusível 9
BSI (módulo de distribuição de energia inteligente)
5,0 A
Fusível 10
Motor do limpador do vidro traseiro
20,0 A
Fusível 11
Rádio
Ar condicionado
Isqueiro
Iluminação interna
Display multifuncional
5,0 A
Fusível 12
Luz de neblina traseira
5,0 A
Fusível 13
Relé dos bancos aquecidos
15,0 A
Fusível 14
Relé dos limpadores de faróis
30,0 A
Fusível 15
Tomada 12 V
20,0 A
Fusível 16
Relé do ventilador
30,0 A
Fusível 17
Sinal acústico 15,0 A
Fusível 18
Luz de posição esquerda
Luz traseira direita
5,0 A
Fusível 19
Luz de posição direita
Luz traseira esquerda
Iluminação da placa de matrícula
5,0 A
Fusível 20
Farol baixo esquerdo
10,0 A
Fusível 21
Farol baixo direito
10,0 A
Fusível 22
Display multifuncional
Espelho retrovisor do passageiro
10,0 A
Fusível 23
Isqueiro
20,0 A
Fusível 23b
Isqueiro
20,0 A
Fusível 24
Não utilizado
Fusível 25
Não utilizado
Fusível 26
Não utilizado
Fusível 27
Limpadores
Lavadores de faróis
5,0 A
Fusível 28
Não utilizado
Fusível A
Travamento central
Destravamento da porta traseira/porta-malas
20,0 A
Fusível B
Limpadores dianteiros
25,0 A
Fusível C
Vidro traseiro e espelhos aquecidos
30,0 A
Fusível D
Limpador do vidro traseiro
Ar condicionado
15,0 A
Fusível E
Vidros elétricos
Teto solar
30,0 A
Fusível F
Painel de instrumentos
15,0 A

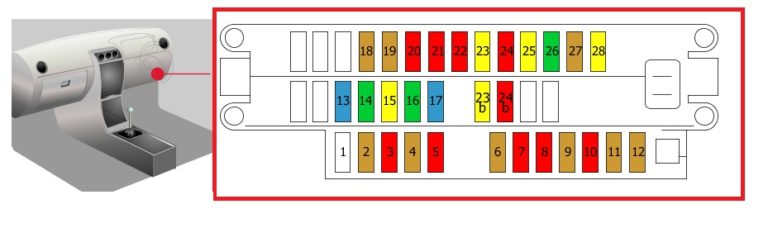

Caixa de fusíveis na cabine RHD (a partir de 5 de junho de 2001)
Fusível 1
Fusível do pré-tensor e ramificação do airbag dianteiro
Fusível 2
Painel de instrumentos
Tomada de diagnóstico
Interruptor do ar condicionado
Interruptor, luzes de advertência
5,0 A
Fusível 3
Não utilizado
10,0 A
Fusível 4
BSI (módulo de distribuição de energia inteligente)
5,0 A
Fusível 5
Interruptor das luzes de freio
10,0 A
Fusível 6
Relógio LED multifuncional
Relé dos faróis baixos
Tomada de diagnóstico
5,0 A
Fusível 7
Relé do ventilador de arrefecimento
Temperatura do líquido de arrefecimento do motor (ECT)
Relé de injeção
Unidade de controle de injeção
Solenoide(s) de purga do tanque
10,0 A
Fusível 8
Iluminação interna
Rádio
Display multifuncional
Unidade de controle de navegação
10,0 A
Fusível 9
BSI (módulo de distribuição de energia inteligente)
5,0 A
Fusível 10
Não utilizado
10,0 A
Fusível 11
Aquecedor
Rádio
Ar condicionado
Isqueiro
Iluminação interna
Display multifuncional
5,0 A
Fusível 12
Luz de advertência das luzes traseiras
5,0 A
Fusível 13
Relé dos bancos aquecidos
15,0 A
Fusível 14
Relé dos lavadores de faróis
30,0 A
Fusível 15
Tomada 12 V
20,0 A
Fusível 16
Ventilador do ar condicionado
30,0 A
Fusível 17
Sinal acústico
15,0 A
Fusível 18
Luz de posição esquerda
Luz traseira direita
5,0 A
Fusível 19
Luz de posição direita
Luz traseira esquerda
Iluminação da placa de matrícula
5,0 A
Fusível 20
Farol baixo esquerdo
Luz de advertência do painel de instrumentos
10,0 A
Fusível 21
Farol baixo direito
Interruptor dos faróis
10,0 A
Fusível 22
Display multifuncional
Espelho retrovisor do passageiro
Unidade de controle de navegação
Luz de leitura
10,0 A
Fusível 23
Isqueiro
20,0 A
Fusível 23b
Isqueiro
20,0 A
Fusível 24
Rádio
10,0 A
Fusível 24b
Rádio
10,0 A
Fusível 25
Limpador do vidro traseiro
20,0 A
Fusível 26
Não utilizado
30,0 A
Fusível 27
Interruptor dos limpadores, dianteiro e traseiro
BSI
Controlador dos lavadores de faróis

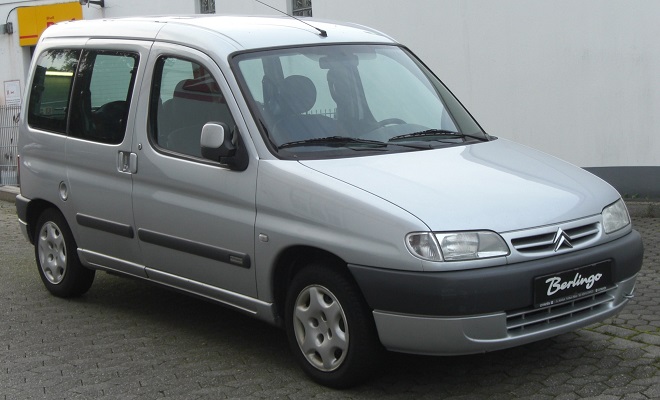

Sobre o Citroen Berlingo (1996-2011)
O Citroen Berlingo, fabricado entre 1996 e 2011, é um veículo prático e versátil, frequentemente utilizado como carro familiar ou pequeno veículo comercial. Este modelo é conhecido pela sua amplitude e flexibilidade interior, o que o torna ideal para o transporte de pessoas e carga. O Citroen Berlingo oferece várias opções de motorização, incluindo variantes a gasolina e diesel, que proporcionam um desempenho fiável e um consumo de combustível eficiente. O veículo é popular pela sua robustez e facilidade de manutenção, o que o torna uma escolha popular entre os condutores que procuram uma solução fiável e prática para as necessidades diárias.
Diagrama da caixa de fusíveis do Citroen Berlingo
Esta página mostra o diagrama da caixa de fusíveis para o Citroen Berlingo, que é essencial para a manutenção e reparação corretas dos sistemas elétricos do veículo. A caixa de fusíveis neste modelo está geralmente localizada no compartimento de passageiros, sob o painel de instrumentos, e outra pode estar localizada no compartimento do motor. Os diagramas mostram os números dos fusíveis, a sua amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para o funcionamento seguro do veículo, por isso é importante ter uma visão geral da sua disposição e função.
