Toyota ProAce Verso (2016-2018) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota ProAce Verso (2016–2018), informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (layout dos fusíveis).
Toyota ProAce Verso (2016-2018) – diagrama da caixa de fusíveis
Ano de produção: 2016, 2017, 2018.
O fusível do isqueiro (tomada de força) no Toyota ProAce Verso é o fusível F32 na caixa de fusíveis do painel de instrumentos.

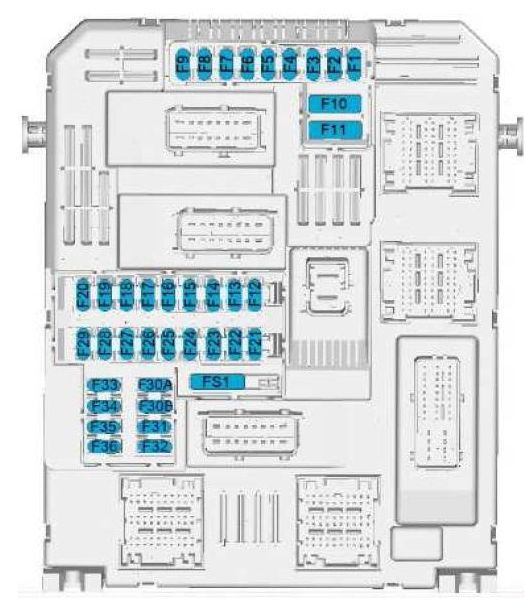

Caixa de fusíveis na cabine
| Número | Amperagem [A] | Descrição |
| F1 | 3 | Full :
Interruptor de ignição; Motor de partida ADM. |
| 10 | ECO : Espelho com função fotocromática;
Bomba de aditivo de combustível; DAEH; Roda nervurada ASR+; Embreagem CTC. |
|
| F2 | 3 | Full :
Sensor de ângulo de direção |
| F3 | 3 | Full :
Tomada para ferramentas; Joystick Comelec. |
| 5 | ECO:
BSG TC |
|
| F4 | 7,5 | Full :
Tomada para ferramentas; Tomada de diagnóstico; Interruptor multifuncional do freio; Dispositivo central de manutenção de tensão. |
| 15 | ECO :
Buzina |
|
| F5 | 5 | Full :
Display multifuncional; Câmera de ré; ECU de assistência de estacionamento. |
| 20 | ECO :
Bomba do limpador dianteiro e traseiro |
|
| F6 | 15 | Full:
Não utilizado |
| 20 | ECO :
Bomba do limpador dianteiro e traseiro |
|
| F7 | 10 | Full :
Amplificador de áudio, BCC traseiro |
| 10 | ECO :
Tomada dianteira 12V |
|
| F8 | 20 | Limpador traseiro |
| F9 | 5 | Iluminação interna |
| F10 | 30 | Bloqueio do motor externo/interno dianteiro e traseiro + Bloqueio de combustível |
| F11 | 30 | Bloqueios internos/externos dianteiros e traseiros de alimentação do motor
Bloqueio de combustível |
| F12 | 3 | Full :
Alarme; Carga do alarme APV. |
| 7,5 | ECO :
Interruptor principal CTC; DMTC; Tomada de diagnóstico. |
|
| F13 | 3 | Full : m
Controle modular da caldeira; Torque APV. |
| 10 | ECO :
Multiplex dianteiro; CRT, BCC, VTH, MCP. |
|
| F14 | 15 | Full :
Não utilizado |
| 5 | ECO :
BTA; Alarme. |
|
| F15 | 5 | ECO :
Tomada de diagnóstico |
| F 16 | 5 | Full :
Não utilizado |
| 3 | ECO :
Interruptor, DMTR |
|
| F17 | 10 | Full :
Tomada elétrica 12 V ou ponto de carregamento; |
| 5 | ECO :
CMB |
|
| F18 | 5 | Full :
Caixa telemática autônoma; ECO : Aquecedor do circuito de refrigeração da cabine. |
| F19 | 5 | Full :
Rastreador |
| 3 | ECO :
BSG, HDC, VCI |
|
| F20 | 15 | Full :
Caixa de fusíveis do compartimento de relés 3 |
| F21 | 3 | Full :
Carregamento de lâmpadas nômades; Leitor de cartão; ECO : Bloqueio da direção; Push DEM (ADML). |
| F22 | 3 | Full :
Iluminação do compartimento de passageiros; Leitor de cartão; ECO : CDPL, CVM. |
| F23 | 3 | Full :
Controle de espelhos Platinum; Táxi; Assistência de estacionamento com monitoramento de ponto cego. |
| 5 | ECO : Acende a luz indicadora do cinto de segurança desafivelado | |
| F24 | 5 | Full :
Módulo de comunicação sob o volante (CV00); ECO : AAS; Câmera traseira. |
| F25 | 5 | Full :
Interruptor de correção do projetor; Espelho eletrocrômico; ECO : Airbag. |
| F26 | 3 | Full :
Conexão para equipamento; Display desafivelado para motorista e passageiro; Par APV; ECO : CAV. |
| F27 | 3 | Full :
Sensor de chuva fraca; Interruptor sob o volante. |
| 5 | ECO :
Módulo de controle do aquecedor |
|
| F28 | 10 | Full :
Caixa de câmbio dianteira MCP-BCC; Elevação dianteira MUX; Display na tela. |
| ECO :
Rastreador |
||
| F29 | 5 | Full :
Capa da fiação do motor (PSF1) |
| 20 | ECO : RD6, NAC, RCC | |
| F30A | 15 | Full : par de áudio APV |
| F30B | 15 | Full : par de áudio APV |
| F31 | 5 | Full :
ECU do airbag |
| 15 | ECO : s
Sistema de áudio da segunda área |
|
| F32 | 5 | Full :
Portas deslizantes esquerda e direita |
| 15 | ECO :
Isqueiro ou tomada 12V |
|
| F33 | 15 | Full :
Isqueiro ou tomada 12 V |
| F34 | 3 | Full : ? |
| 5 | ECO :
Grupo de táxi; AAS com SAM; Ajuste do espelho; Carroceria do transformador APC. |
|
| F35 | 5 | Full :
ECU combinada; ECO : Ajuste da altura dos faróis; BCP; Nível de temperatura do líquido de arrefecimento; Tomada de diagnóstico. |
| F36 | 20 | Full :
Áudio |
| 5 | ECO :
Iluminação do compartimento de passageiros; Carregamento manual; Lâmpada de leitura de mapas. |
|
| RELÉ | ||
| R1 | Alimentação + ACC | |
| R2 | Alimentação + CAN | |
| R3 | Full :
Limpador traseiro; ECO : Alimentação + APC. |
|
| R4 | Full :
Travamento dianteiro e traseiro do motor/dentro do motor |
|
| ECO :
Relé do limpador traseiro |
||
| R5 | ECO :
Bomba do limpador dianteiro |
|
| R6 | ECO :
Bomba do limpador traseiro |
|
| R7 | ECO :
Buzina |
|
| R8 | ECO :
Travamento dianteiro e traseiro do motor/dentro do motor |
|
| R13 | ECO :
Travamento dianteiro e traseiro do motor/dentro do motor |
|

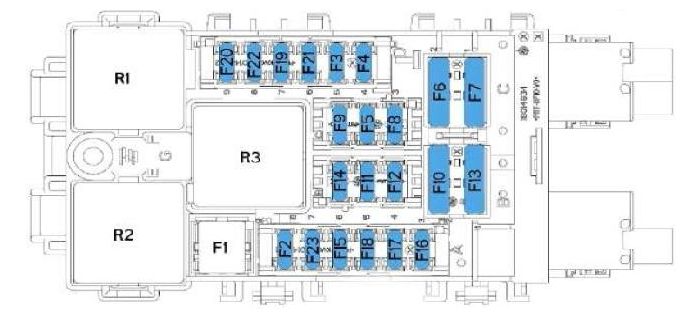

Caixa de fusíveis na cabine nº 2
| Número | Amperagem [A] | Descrição |
| F1 | 40 | Vidro traseiro aquecido |
| F2 | 7,5 | Full :
Espelho aquecido |
| 10 | ECO :
Espelho aquecido |
|
| F3 | 20 | Full :
Tomada 230 V |
| 30 | ECO :
Vidros elétricos dianteiros |
|
| F4 | 15 | Full :
Espelho retrovisor rebatível |
| 30 | Full :
Espelho retrovisor rebatível, Si 2 LVE |
|
| 20 | ECO :
Tomada 12V; Kit APV 230V. |
|
| F5 | 30 | Full :
Não utilizado |
| 20 | ECO :
BSG RQ |
|
| F6 | 30 | Full :
Motor do vidro elétrico dianteiro |
| 10 | ECO :
Espelhos rebatíveis |
|
| F7 | 30 | Full :
Assento aquecido |
| 10 | ECO :
Espelhos rebatíveis |
|
| F8 | 25 | Full :
Amplificador de áudio |
| 40 | ECO :
Não utilizado |
|
| F9 | 20 | Full :
Apagar display duplo AR |
| 15 | ECO :
Tomada 12V RG2 |
|
| F10 | 15 | Full :
Tomada 12 V |
| 3 | ECO :
BSG |
|
| F11 | 5 | Full :
Serviço de reboque caso geral 7/13 fios |
| 20 | Full :
Capa geral do reboque 7/13 células; ECO : Tampa aquecida; Limpador duplo do vidro traseiro. |
|
| F12 | 40 | Full :
Assento elétrico do motorista |
| 20 | ECO :
Assento aquecido ou banco aquecido |
|
| F13 | 40 | Full :
Não utilizado |
| F14 | 30 | Full :
Assento elétrico do passageiro |
| F15 | 25 | Full : não utilizado |
| F 16 | 5 | Full : não utilizado |
| F17 | 10 | Full : não utilizado |
| F18 | 25 | Full : não utilizado |
| F19 | 7,5 | Full : não utilizado |
| F20 | 3 | Full :
ECU de assistência de estacionamento |
| F21 | 3 | Full :
Portas deslizantes esquerda e direita |
| F22 | 20 | Full :
Compartimento de armazenamento – tomada 12V; Kit APV 230V. |
| F23 | 3 | Full : ? |
| RELÉ | ||
| R1 | Full :
Espelho rebatível direito; ECO : Vidro traseiro + desembaçador de espelhos. |
|
| R2 | Full :
Espelho rebatível esquerdo; ECO : Vidros elétricos. |
|
| R3 | Full :
Espelho aquecido e traseiro; ECO : Espelhos rebatíveis. |
|
| R4 | ECO :
Espelhos rebatíveis |
|
| R5 | ECO :
Tampa aquecida |
|
| R6 | ECO :
Tomada 12 V |
|
| R7 | ECO:
Assento aquecido |
|

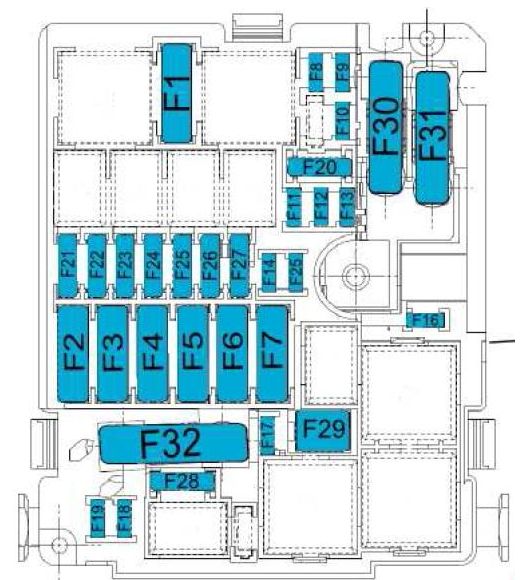

Caixa de fusíveis do compartimento do motor (ECO)
| Número | Amperagem [A] | Descrição |
| F1 | 40 | Ventilador do ar condicionado |
| F10 | 15 | ECU do motor |
| F11 | 20 | ECU do motor |
| F12 | 5 | ECU do motor;
Tomada de diagnóstico; Grupo do ventilador, STT. |
| F13 | 5 | BSI |
| F14 | 5 | Unidade de estado de carga da bateria |
| F15 | 20 | BSG |
| F 16 | 15 | Faróis de neblina dianteiros |
| F17 | 5 | Relé de diagnóstico;
BFRM. |
| F18 | 10 | Faróis altos direitos |
| F19 | 10 | Faróis altos esquerdos |
| F2 | 60 | LHD:
ECU ESP |
| 50 | RHD:
ECU ESP |
|
| F20 | 30 | ECU do motor;
Bomba de assistência (se EP6FDT). |
| F21 | 30 | Motor de partida |
| F22 | 40 | LHD:
Caixa de câmbio MCP; Grupo da eletrobomba de assistência de direção. |
| 30 | RHD:
Caixa de câmbio MCP; Grupo da eletrobomba de assistência de direção. |
|
| F23 | 40 | Dispositivo central de manutenção de tensão |
| F24 | 40 | Caixa de fusíveis na cabine (BFH5) |
| F25 | 40 | Caixa de fusíveis na cabine (BFH5) |
| F26 | 15 | Caixa de câmbio MCP |
| F27 | 25 | BSI |
| F28 | 30 | Alimentação do injetor SCR;
Sensor NOx. |
| F29 | 40 | Limpadores de para-brisa |
| F3 | 80 | Caixa de fusíveis na cabine (BFH3) |
| F30 | 125 | Grupo da bomba elétrica de assistência de direção |
| F31 | 80 | Proteção da unidade de comutação |
| F32 | 80 | BFM4 |
| F4 | 30 | ECU ESP |
| F5 | 50 | BSI |
| F6 | 60 | Unidade de controle do ventilador de resfriamento de 2 velocidades (GMV) |
| F7 | 70 | BSI |
| F8 | 15 | ECU do motor (se DV6FUC ou EP6FDT);
Bomba de assistência (se DV6F ou DW10F). |
| F9 | 15 | ECU do motor |
| PR | — | ECU do motor |
| PU | — | ECU do motor |
| RELÉS | ||
| R1 | Alimentação do módulo da unidade SCR | |
| R2 | Bicos aquecidos do limpador de para-brisa | |
| R3 | Serviço de preparação de calor prévia | |
| R4 | Faróis de neblina dianteiros | |
| R5 | Ventilador do ar condicionado | |
| R6 | Motor de partida | |
| R7 | Limpadores de para-brisa | |
| R8 | Limpadores de para-brisa | |
| R9 | Faróis altos | |
| Nr | Amperagem [A] | Funções |
| MF1 | 80 | Pré-aquecimento |
| MF2 | 20 | BSG |
| MF3 | 20 | Sistema de pulverização dos faróis |
| MF4 | 20 | BFRM |

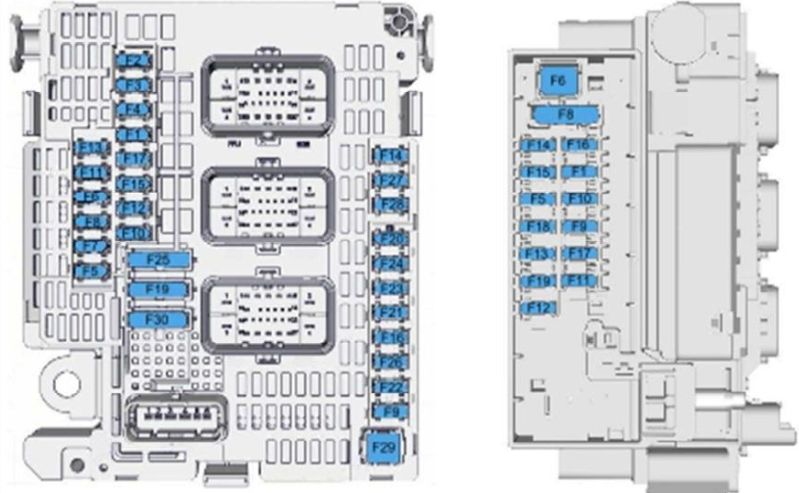

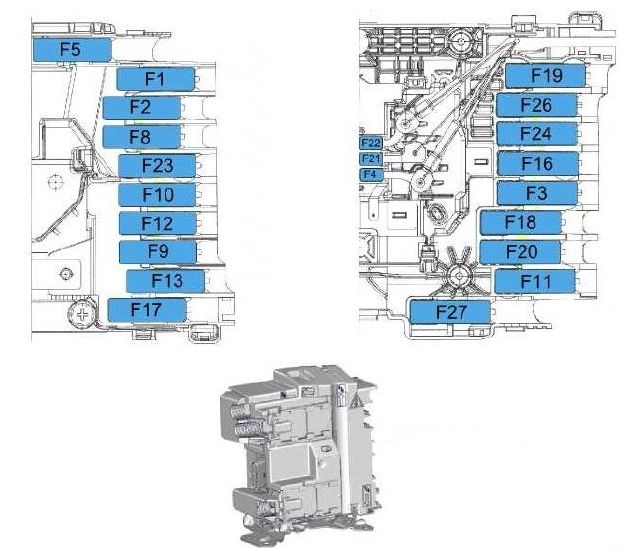

Caixa de fusíveis do compartimento do motor (full)
| Número | Amperagem [A] | Descrição |
| F1 | 5 | — |
| F5 | 5 | — |
| F6 | 40 | — |
| F8 | 30 | Diesel Euro 6:
Sensor NOX e SCR. |
| F9 | 10 | — |
| F10 | 5 | — |
| F11 | 5 | — |
| F12 | 15 | Limpador de para-brisa;
Transmissão manual; ECU Ax6 III. |
| F13 | 20 | Aquecedor de líquido do radiador e cabine |
| F14 | 5 | Controladores COMELEC Ax6 III |
| F15 | 15 | — |
| F 16 | 15 | — |
| F17 | 10 | — |
| F18 | 5 | Interruptor multifuncional do freio |
| F19 | 5 | — |
| F1 | 15 | Controle do relé do dispositivo de alimentação central 1032, injetores Diesel |
| F2 | 5 | Controle do relé do ventilador de resfriamento, ventilador da bicicleta, unidade |
| F3 | 5 | Relé de controle, dispositivo central de manutenção de tensão, alternador reversível |
| F4 | 5 | Injetores SCR |
| F5 | 15 | Bomba acionada por sucção |
| F6 | 20 | Medidor de fluxo de ar de admissão;
Troca de eletroválvula bypass EGR. |
| F7 | 10 | Controle de corrente da eletroválvula da bomba de diesel
Eletroválvula proporcional TGV. |
| F8 | 10 | Sensor de água no diesel;
Bomba de óleo eletromagnética. |
| F9 | 10 | Imobilização eletrônica |
| F10 | 5 | — |
| F11 | 15 | Capa do interruptor de proteção do sistema de direção 3;
Reparo do motor do microprojetor; Bomba de aditivo de combustível porta lateral de alimentação. |
| F12 | 5 | Bico aquecedor |
| F13 | 5 | Rastreador DMTR |
| F14 | 25 | Potência máxima da bomba;
Limpador de para-brisa dianteiro e traseiro. |
| F15 | 5 | Cálculo ARTIV;
Conector de diagnóstico; Interruptor da embreagem; Sensor de nível do líquido de arrefecimento; Computador de assistência de direção |
| F 16 | 20 | Grupo de bombas de ar condicionado AR |
| F17 | 10 | Interface de sistema integrado |
| F19 | 30 | Remoção do limpador dianteiro |
| F20 | 15 | Potência da bomba, limpador dianteiro e traseiro |
| F21 | 20 | Bomba do pulverizador dos faróis |
| F22 | 15 | Alarme de voz |
| F23 | 15 | Faróis principais direitos |
| F24 | 15 | Faróis principais esquerdos |
| F25 | 30 | — |
| F26 | — | — |
| F27 | 5 | — |
| F28 | 5 | — |
| F29 | 30 | Motor de partida |
| F30 | 30 | Aquecedor a diesel;
Aquecedor a diesel de pré-limpeza. |
| RELÉS | ||
| R1 | ECU do motor Diesel | |
| R2 | Controle BSM | |
| R3 | Controle BSM | |
| R4 | ECU do motor, relé do sistema de controle de direção CPC (1032);
dispositivo central de manutenção de tensão; Alternador reversível; Ventilador do motor. |
|
| R5 | ECU do motor, bomba de aditivo FAP (DV6C-DV6D) | |
| R6 | ECU do motor, bomba de aditivo FAP (DV6C-DV6D) | |
| R7 | Motor de partida | |
| R8 | Remoção do limpador dianteiro | |
| R9 | ||
| R10 | Bomba do limpador dianteiro e traseiro | |
| R11 | Bomba do pulverizador dos faróis | |
| R12 | Alarme de voz | |
| R13 | — | |
| R14 | Faróis principais esquerdos | |
| R15 | Faróis principais direitos | |
| R16 | — | |
| R17 | — | |
| Nr | Amperagem [A] | Descrição |
| F1 | 80 | Caixa de fusíveis do compartimento de relés 3 |
| F2 | 70 | Interface de sistema integrado |
| F3 | 50 | ECU ESP |
| F4 | 20 | ? |
| F5 | 30 | ECU ESP |
| F8 | 125 | Bomba elétrica de assistência de direção |
| F9 | 125 | Fusíveis platinados ? |
| F10 | 60 | Interface de sistema integrado |
| F11 | 40 | Caixa de fusíveis do compartimento de relés 5 reboque |
| F12 | 60 | Caixa de fusíveis do compartimento de relés 3 |
| F13 | 60 | Caixa de fusíveis do compartimento de relés 2 |
| F 16 | 70 | Caixa de fusíveis do aquecimento traseiro |
| F17 | 100 | Caixa de fusíveis Maxi 4 |
| F18 | 40 | Grupo de ar condicionado adicional AR |
| F19 | 30 | Motor de partida |
| 40 | Dispositivo central de manutenção de tensão | |
| F20 | 40 | Caixa de fusíveis do compartimento de relés de táxi 5 |
| F21 | 20 | ? |
| F22 | 5 | Capa de carregamento da bateria |
| F23 | 60 | Capa de controle GMV |
| F24 | 40 | Elevador do ar condicionado AV |
| F25 | — | — |
| F26 | 30 | Caixa de câmbio MCP ou ECU Ax6 III |
| F27 | 80 | Caixa de fusíveis de distribuição de proteção 3 |
Sobre o Toyota ProAce Verso (2016-2018)
O Toyota ProAce Verso é um minivan flexível e espaçoso que foi introduzido entre 2016 e 2018. Este modelo é ideal para famílias e empresários que precisam de um veículo confiável e confortável com bastante espaço para transportar pessoas e carga. O ProAce Verso oferece várias opções de motor, incluindo variantes a diesel e a gasolina, que garantem uma condução eficiente e baixo consumo de combustível. O interior do veículo é projetado com ênfase no conforto e praticidade, oferecendo muito espaço de armazenamento e um arranjo de assentos variável.
Diagrama da caixa de fusíveis do Toyota ProAce Verso
Esta página exibe o diagrama da caixa de fusíveis do Toyota ProAce Verso, que é essencial para a manutenção e reparo adequados dos sistemas elétricos do veículo. As localizações típicas da caixa de fusíveis neste modelo incluem o compartimento do motor e o interior do veículo, geralmente perto do painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral de sua configuração e mantê-la adequadamente.
