Rover 200 (1995-1999) – caixa de fusíveis
Rover 200 – diagrama da caixa de fusíveis
Ano de fabricação: 1995, 1996, 1997, 1998, 1999.

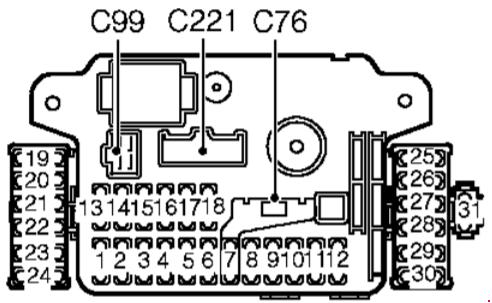

Caixa de fusíveis na cabine
| Número |
Amperagem [A] |
Descrição |
| 1 | 10 | Indicadores, dim-dip, instrumentos |
| 2 | 10 | ABS |
| 3 | 10 | Relógio;
Rádio; Iluminação interior. |
| 4 | 15 | Farol – principal direito |
| 5 | 15 | Farol – principal esquerdo |
| 6 | 30 | Teto solar |
| 7 | 5 | SRS |
| 8 | 10 | Luz traseira – esquerda |
| 9 | 10 | Luz traseira de nevoeiro/MFU |
| 10 | 10 | Farol – baixo esquerdo |
| 11 | 10 | Farol – baixo direito |
| 12 | 15 | Luz traseira – direita |
| 13 | 15 | Limpador e lavador – dianteiro |
| 14 | 10 | Controle do motor |
| 15 | 15 | Ventilador de arrefecimento;
Limpador e lavador – traseiro. |
| 16 | 10 | Luzes de ré;
Luz de freio. |
| 17 | 10 | Rádio;
Relógio; MFU. |
| 18 | 10 | Espelhos externos;
Motor do aquecedor. |
| 19 | 10 | Ventilador de arrefecimento |
| 20 | 10 | Manivela do motor |
| 21 | 20 | Janela – motorista |
| 22 | 20 | Janela – passageiro |
| 23 | 25 | HRW |
| 24 | 10 | Dim-dip |
| 25 | 10 | Iluminação – para condução diurna |
| 26 | 20 | Lavagem potente |
| 27 | 10 | Assento aquecido – passageiro |
| 28 | 10 | Assento aquecido – motorista |
| 29 | 10 | Luzes de condução diurna |
| 30 | – | Não utilizado |
| 31 | 20 | Lâmpada de nevoeiro – dianteira |

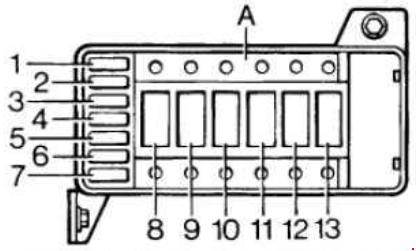

Painel de fusíveis P no compartimento do motor
| Número |
Amperagem [A] |
Descrição |
| 1 | 15 | CDL |
| 2 | 15 | Luzes de advertência |
| 3 | 15 | MFU;
Buzina. |
| 4 | 20 | Ventilador do radiador |
| 5 | 15 | Controle do motor |
| 6 | 20 | Ar condicionado |
| 7 | 20 | Motor do aquecedor |
| 8 | 40 | Interruptor de ignição A |
| 9 | 40 | Interruptor de ignição B |
| 10 | 40 | HRW;
Teto solar; Controle das janelas. |
| 11 | 40 | Luzes |
| 12 | 40 | Controle do motor |
| 13 | 80 | Fusível principal |
Além disso, no lado esquerdo do compartimento do motor, pode ser instalado um fusível de 40A (ABS).
Sobre o Rover 200 (1995-1999)
O Rover 200, fabricado entre 1995 e 1999, foi um modelo popular da montadora britânica Rover. Este carro compacto era conhecido por sua confiabilidade e conforto. A linha de modelos Rover 200 oferecia várias opções de motores, incluindo unidades a gasolina e diesel, que variavam de 1.1 a 2.0 litros. O veículo estava disponível em várias versões de carroceria, incluindo hatchback e cupê, permitindo que os clientes escolhessem de acordo com suas preferências. O interior foi projetado com ênfase no conforto e funcionalidade, oferecendo tecnologias modernas e materiais de qualidade.
Diagrama da caixa de fusíveis do Rover 200
Esta página exibe o diagrama da caixa de fusíveis para o modelo Rover 200, que é essencial para a manutenção e reparos adequados do veículo. Neste modelo, a caixa de fusíveis está tipicamente localizada sob o painel de instrumentos no lado do motorista e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com o mesmo valor de amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave do sistema elétrico do veículo, e, portanto, é importante ter um diagrama preciso para seu uso e manutenção corretos.
