Renault Trafic 3G – Caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Renault Trafic III (3G), obterá informações sobre a localização dos painéis de fusíveis dentro do veículo e aprenderá a atribuição de cada fusível (layout dos fusíveis).
2015, 2016, 2017, 2018, 2019, 2020
Compartimento de passageiros
Caixa de fusíveis
Localizada no lado esquerdo do painel de instrumentos – atrás da tampa em veículos LHD.

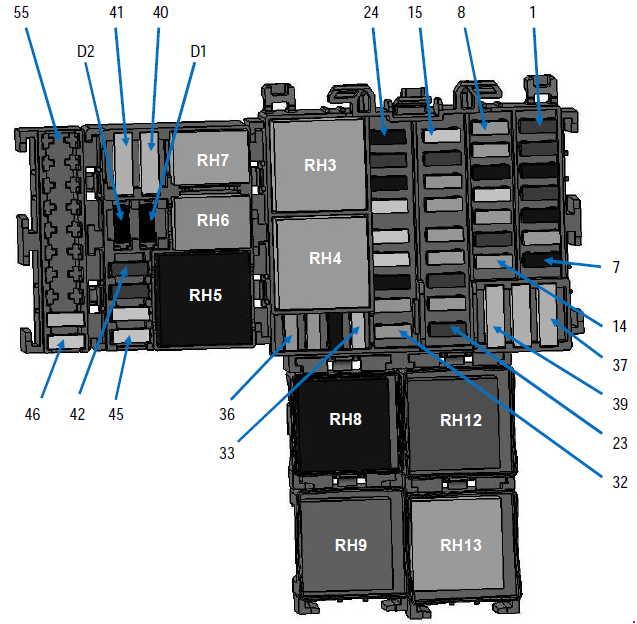

Diagrama

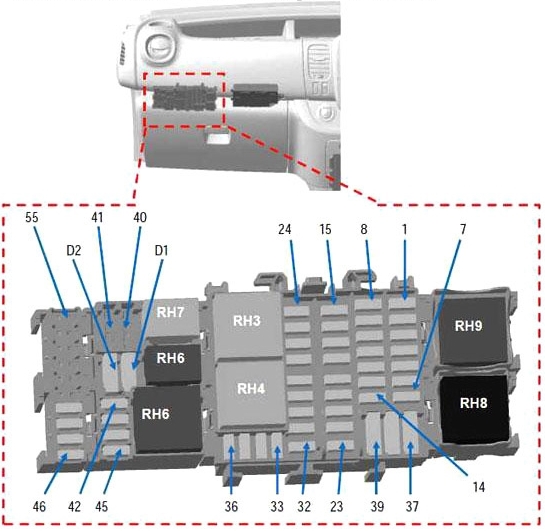

Ou no porta-luvas em veículos RHD.

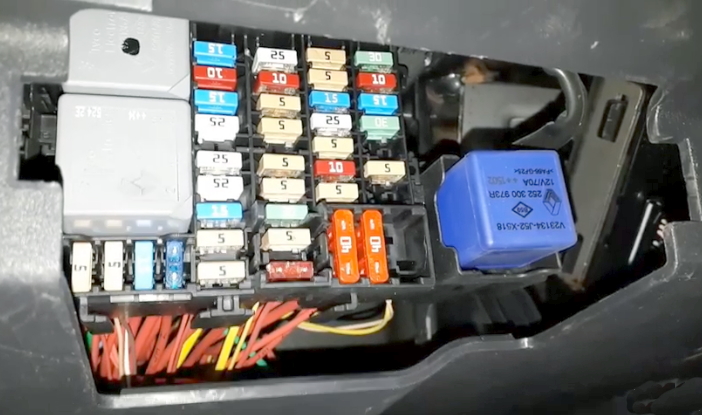

Foto
Função
| F1 | 30A + alimentação da bateria do limpador do vidro traseiro |
| F2 | 10A Buzina eletromagnética principal |
| F3 | 15A + tomada de acessórios para carregamento da bateria |
| F4 | 30A + atraso do motor do controle da janela do lado do motorista |
| F5 | 15A + tomada de acessórios de distribuição de corrente traseira |
| F6 | Partida 5A BCM + |
| F7 | 15A + após ligar a alimentação dos bancos aquecidos |
| F8 | Alimentação da bateria 5A + EMM (após ligar no VSC) AVS,AUO |
| Alimentação da bateria 15A + EMM (após ligar no VSC) SOP03C | |
| F9 | 5A + distribuição geral de corrente |
| F10 | 15A + tomada do isqueiro ou distribuição de corrente na tomada de acessórios dianteira |
| F11 | Alimentação da bateria 25A + EMM (luzes diurnas R, posição dianteira, faróis altos R, faróis baixos L) |
| F12 | 5A + alimentação da bateria temporizada das luzes de freio, ABS, transponder |
| F13 | 10A + alimentação da bateria temporizada da iluminação interna e ar condicionado |
| F14 | 5A + temporização do ângulo de direção com alimentação da bateria Stop and Start do veículo sem chave |
| F15 | 25A + Após ligar o limpador do vidro traseiro, bomba do lavador, buzina |
| F 16 | 10A Geral + após ligar |
| F17 | 5A + após ligar as luzes de ré |
| F18 | 5A + após o interruptor de alimentação ligado |
| F19 | 5A + após a injeção de alimentação ligada, relé de partida, BCM |
| F20 | 5A + alimentação do airbag após ligar, bloqueio da coluna |
| F21 | 30A + interruptor de controle da janela do passageiro após ligar |
| F22 | 10A + após ligar a bomba da direção hidráulica |
| F23 | Luzes de freio da bateria 15A + EMM |
| F24 | 15A + alimentação da bateria BCM (+ alimentação da bateria temporizada) |
| F25 | 10A + alimentação da bateria BCM, unidades de controle eletrônico, sistema de monitoramento da pressão dos pneus e veículo sem chave |
| F26 | 15A + alimentação da bateria BCM para luzes de emergência e piscas |
| F27 | 25A + alimentação da bateria BCM para travamento dos elementos de abertura |
| F28 | Alimentação da bateria 25A + EMM para luzes diurnas L, posição traseira, faróis L, faróis baixos R |
| F29 | Posição da tabela alimentação da bateria 25A + EMM, faróis de neblina dianteiros e traseiros |
| F30 | 15A + alimentação da bateria alavanca única, alarme, buzina |
| F31 | 5A + alimentação da bateria do painel de instrumentos |
| F32 | 5A + alimentação da bateria alavanca única |
| F33 | 20A + preparação para tomada de engate de reboque com alimentação da bateria |
| F34 | 15A (fornecido com engate de reboque) |
| F35 | 5A + interruptor de alimentação da bateria do rádio, multimídia, espelhos, tomada de diagnóstico |
| F36 | 5A + aquecimento do espelho alimentado |
| F37 | 10A + espelhos elétricos com alimentação da bateria temporizada, adaptador UCE adicional |
| F38 | 40A + interruptor de alimentação da bateria do tacógrafo |
| F39 | 40A + limpador com alimentação da bateria |
| F40 | 20A + relé de distribuição de corrente alimentação da bateria 1 (aquecimento, ar condicionado) |
| F41 | 15A + pré-equipamento para distribuição de corrente, adaptações adicionais |
| F42 | 10A + aquecimento alimentação da bateria |
| F43 | 10A + motor alimentado com adaptação adicional |
| F44 | 25A + aquecimento do motor de tração |
| F45 | 25A + após ligar a alimentação do ar condicionado adicional |
| F46 | 25A + após a transmissão de alimentação ligada para veículo sem chave |
| F47 | Alimentação da bateria 20A + EMM para relé de distribuição de corrente sem carga |
| F48 | – |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | – |
| F55 | – |
O fusível número 10 de 15A é responsável pelo isqueiro.
Caixa de relés

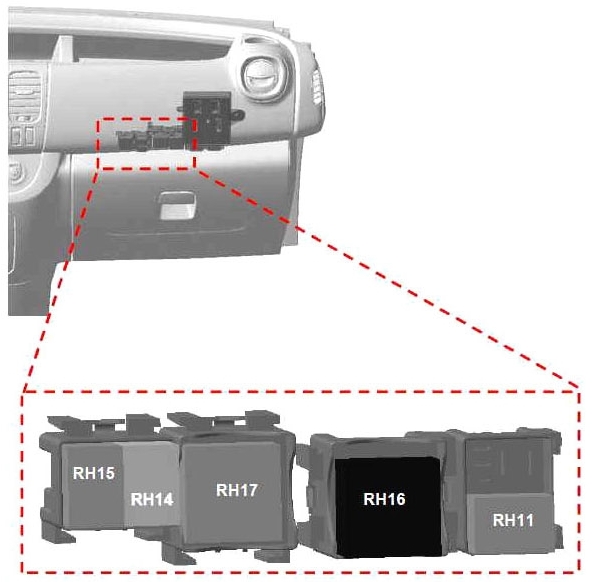

A caixa de fusíveis adicional está localizada no lado direito – no porta-luvas em veículos LHD.

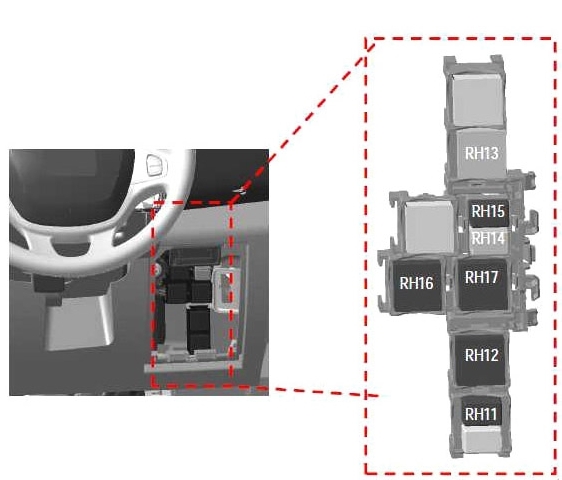

E atrás da tampa em veículos RHD.
Finalidade
| RH3 | 40A Relé limpador dianteiro |
| RH4 | 40A Relé 2ª velocidade limpador dianteiro |
| RH5 | 40A + após ligar o relé de alimentação do aquecimento e ar condicionado traseiro |
| RH6 | 20A relé auxiliar da bomba de água do aquecedor; |
| RH7 | 20A Relé de destravamento elétrico da porta do motorista (SDO) |
| RH8 | 70A + relé de distribuição de corrente nº 1 |
| RH9 | 40A + relé de distribuição de corrente nº 2 |
| RH11 | 20A Relé de controle elétrico das janelas |
| RH12 | Espelhos 40A + relé de aquecimento do vidro traseiro |
| RH13 | 40A Relé limpador traseiro |
| RH14 | 20A Relé de travamento central das portas |
| RH15 | 20A Relé de controle elétrico das janelas |
| RH16 | 40A Relé de alimentação após ligar nº 2 (veículos com kit mãos-livres) |
| RH17 | 40A Motor em funcionamento + relé |
| RH18 | – |
| RH19 | – |
| RH20 | – |
Compartimento do motor
Localizado no lado esquerdo, ao lado da bateria.

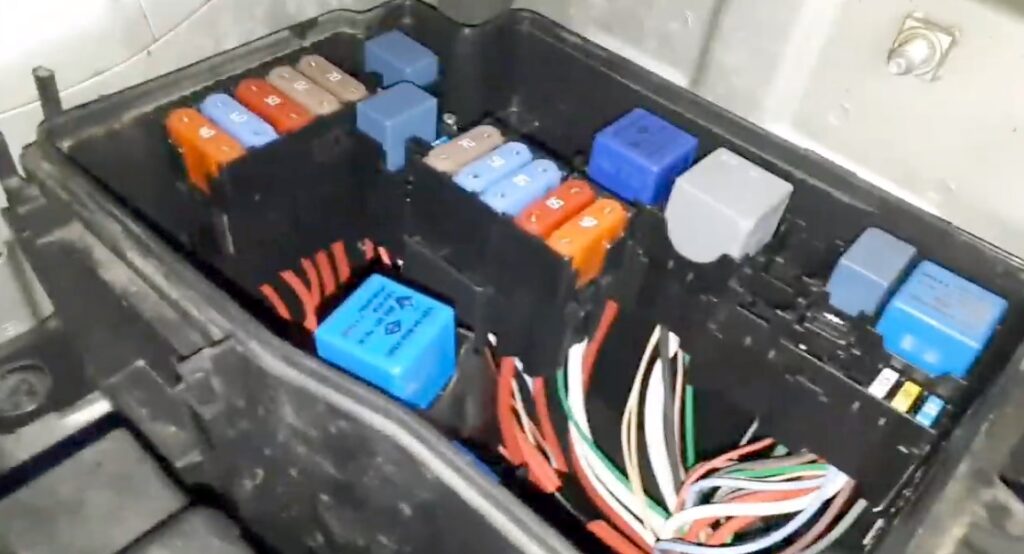

Por exemplo

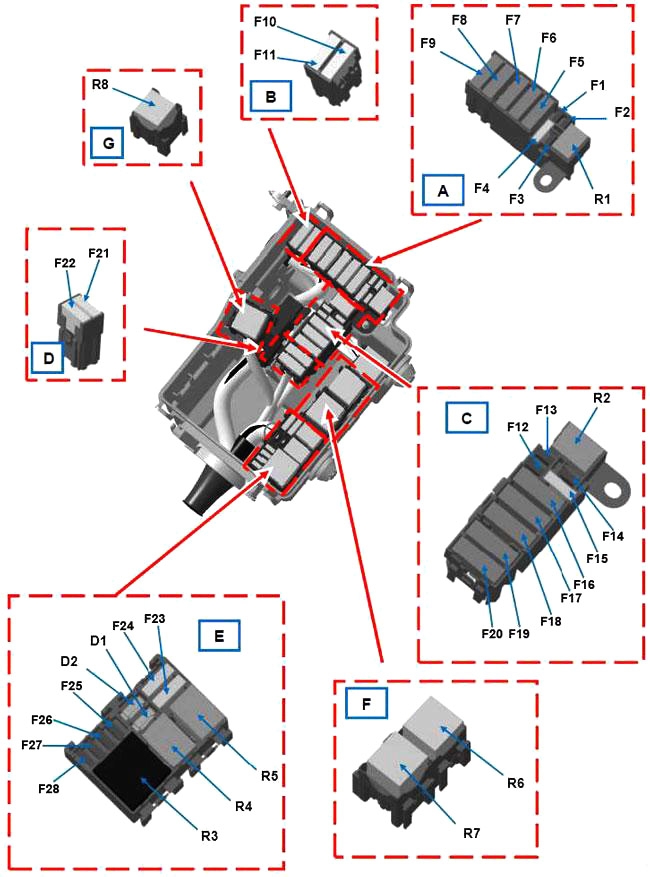

Diagrama
Componentes protegidos
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | 30 | Partida |
| F5 | 70 | Cabine 1 |
| F6 | 70 | Cabine 3 |
| F7 | 50 | ABR/ESP |
| F8 | 60 | Cabine 2 |
| F9 | 20 | Aquecedor de espelhos |
| 40 | Vidro traseiro + aquecimento de espelhos | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | + compressor do ar condicionado alimentado pela bateria |
| F15 | 15 | Bomba de combustível |
| F 16 | 70 | Unidade de controle do aquecedor |
| F17 | 60 | Grupo do elemento de aquecimento |
| F18 | 60 | Grupo do elemento de aquecimento |
| F19 | 40 | Aumento do motor *408 e ar condicionado ou 450 e aquecimento Grupo do ventilador acionado pelo motor 1 |
| 50 | Aumento do motor *408 e aquecimento ou 450 e ar condicionado Grupo do ventilador acionado pelo motor 1 |
| F20 | 40 | Incremento do motor *408 e ar condicionado ou 450 Grupo do ventilador acionado pelo motor 2 |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Aquecedor a diesel |
| F27 | 20 | Sistema de injeção do motor |
| F28 | 15 | Sistema de injeção do motor |
| Relé | ||
| R1 | 20 | Partida |
| R2 | 20 | Relé da bomba de combustível |
| R3 | 40 | Relé de alimentação da injeção |
| R4 | 20 | Relé de controle do compressor |
| R5 | – | – |
| R6 | 70 | Alta velocidade (grupo do ventilador acionado pelo motor 1) |
| R7 | 40 | Baixa velocidade (grupo do ventilador acionado pelo motor) |
| R8 | 40 | Alta velocidade (grupo do ventilador acionado pelo motor 2) |
| Diodo | ||
| D1 | Compressor do ar condicionado | |
| D2 | – | |
Unidade de distribuição elétrica
Localizada perto da própria bateria.

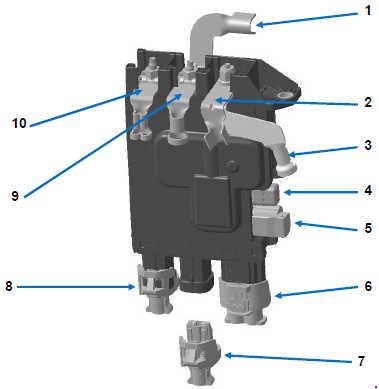

Diagrama
Função
- Fiação de alimentação de proteção da bateria
- Fiação do motor 300A (alternador)
- 300A Fiação do motor (partida)
- Mini fusível 5A com tampa (Start/Stop)
- Fiação da cabine 5A (Start/Stop)
- Fiação da cabine 50A (conversão de opções KPD e KC6 ou engate de reboque)
- Reservado para reconstruções de carroceria direcionadas
- 35A Fiação do motor (gerenciamento do motor)
- Unidade de conexão do motor
- Fiação da cabine 120A (assistência de direção)
