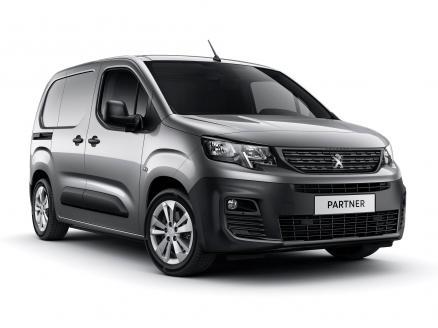

Peugeot Partner III (2018-2022) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Peugeot Partner III (2018–2022), obterá informações sobre a localização dos painéis de fusíveis dentro do veículo e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Peugeot Partner III
Aplica-se a veículos fabricados nos anos:
2018, 2019, 2020, 2021, 2022.

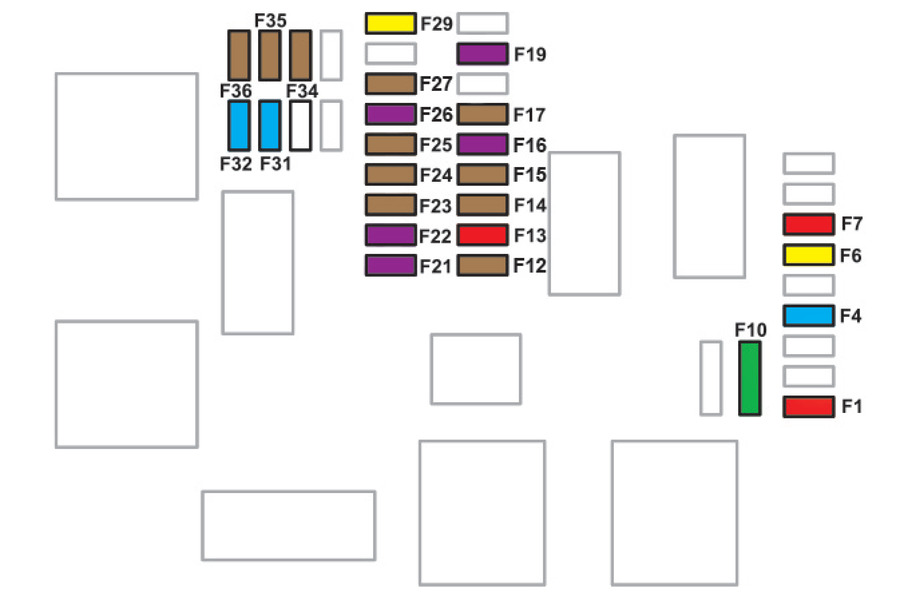

Fusíveis no painel de instrumentos
A caixa de fusíveis está localizada na parte inferior do painel de instrumentos (à esquerda).
Os fusíveis descritos abaixo variam dependendo do equipamento do carro.
|
Número |
Amperes [A] |
Descrição |
|---|---|---|
|
F1 |
10 |
Carregador sem fio para smartphones; Espelho eletrocrômico. |
|
F4 |
15 |
Buzina. |
|
F6 |
20 |
Bomba do lavador. |
|
F7 |
10 |
Alimentação 12 V (traseira). |
|
F10 |
30 |
Módulo de segurança de abertura elétrica da porta por dentro. |
|
F13 |
10 |
Controles de sistemas telemáticos e rádio. |
|
F14 |
5 |
Alarme; Indicador de sobrecarga; Módulo telemático avançado. |
|
F19 |
3 |
Módulo de engate de reboque. |
|
F22 |
3 |
Display do sistema Surround Rear Vision. |
|
F23 |
5 |
Módulo básico de engate de reboque. |
|
F27 |
5 |
Aquecimento auxiliar. |
|
F29 |
20 |
Rádio; Tela sensível ao toque. |
|
F32 |
15 |
Alimentação 12 V (dianteira). |
|
F34 |
5 |
Controles dos espelhos. |
|
F36 |
5 |
Alimentação USB. |

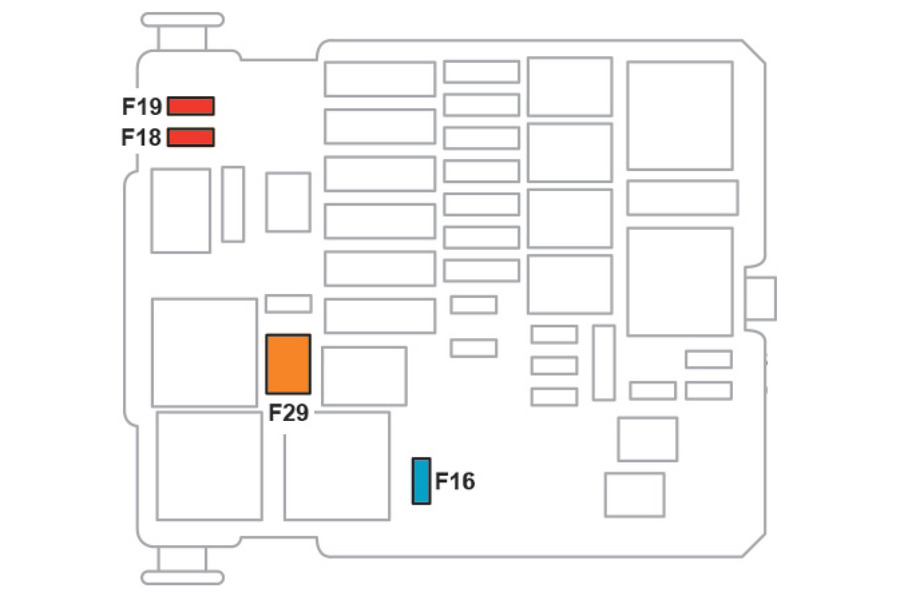

Fusíveis no compartimento do motor
A caixa de fusíveis está localizada no compartimento do motor, perto da bateria.
Acesso aos fusíveis
- Soltar os dois ganchos A.
- Remover a tampa.
- Substituir o fusível.
- Após a substituição, fechar bem a tampa e bloquear os dois ganchos A para garantir a vedação da caixa de fusíveis.
|
Número |
Amperes [A] |
Descrição |
|---|---|---|
|
F16 |
15 |
Farol de nevoeiro dianteiro. |
|
F18 |
10 |
Farol alto direito. |
|
F19 |
10 |
Farol alto esquerdo. |
|
F29 |
40 |
Limpador de para-brisa. |
Sobre o Peugeot Partner III (2018-2022)
O Peugeot Partner III, fabricado entre 2018 e 2022, é um modelo popular no segmento de veículos comerciais leves. Este modelo se destaca por seu design moderno, interior espaçoso e alto nível de conforto para o motorista e passageiros. O Peugeot Partner III está disponível com diversas motorizações, incluindo motores a gasolina e diesel, que oferecem uma combinação ideal de desempenho e economia de combustível. O veículo é equipado com tecnologias avançadas e recursos de segurança, tornando-o uma escolha ideal para empresários e famílias que precisam de um veículo confiável e flexível.
Diagrama da caixa de fusíveis do Peugeot Partner III
Esta página exibe o diagrama da caixa de fusíveis para o modelo Peugeot Partner III, essencial para a manutenção e reparos corretos do veículo. O veículo geralmente possui duas caixas de fusíveis principais: uma no compartimento do motor e outra na cabine, geralmente sob o painel. Nossos diagramas indicam claramente os números dos fusíveis, seus valores em amperes e os componentes que protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com o mesmo valor em amperes para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir o funcionamento correto dos circuitos elétricos do veículo.
