Opel Astra G (1998-2008) – caixa de fusíveis
Opel Astra G (Astra II) – diagrama da caixa de fusíveis
Ano de fabrico: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008,
O fusível do isqueiro (tomada de corrente) no Opel Astra G é o fusível 36 na caixa de fusíveis.
Compartimento de passageiros

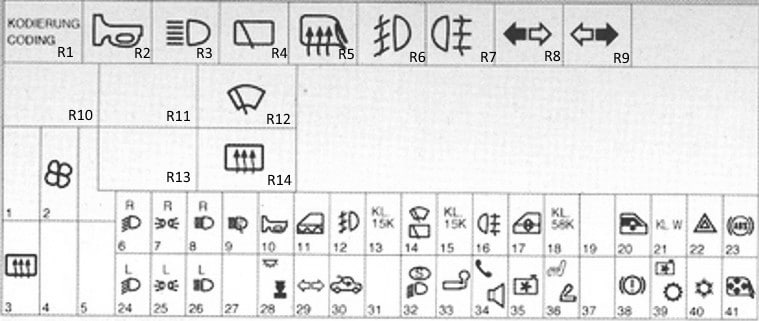

A caixa de fusíveis está localizada sob o painel de instrumentos, atrás do porta-luvas.
| R1 | |
| R2 | Relé da buzina |
| R3 | Relé dos faróis |
| R4 | Relé do limpa para-brisas traseiro |
| R5 | Relé do aquecimento dos espelhos retrovisores exteriores |
| R6 | Relé dos faróis de nevoeiro |
| R7 | Relé do farol de nevoeiro traseiro |
| R8 | Relé do pisca direito |
| R9 | Relé do pisca esquerdo |
| R10 | Transmissor de sinal de áudio do telefone |
| R11 | |
| R12 | Relé do motor do limpa para-brisas |
| R13 | |
| R14 | Relé do vidro traseiro aquecido |
| R15 | Módulo de controlo multifunções |
| F1 | |
| F2 | (30A) Aquecimento/ar condicionado (AC);
Bancos aquecidos. |
| F4 | |
| F5 | |
| F6 | (10A) Farol direito – luzes de máximos, ajuste dos faróis |
| F7 | (10A) Luzes laterais/traseiras direitas;
Lâmpada da matrícula; |
| F8 | (10A) Farol direito – luz de médios |
| F9 | (30A) Bomba do lava-faróis |
| F10 | (15A) Buzina |
| F11 | (20A) Fecho centralizado |
| F12 | (15A) Faróis de nevoeiro dianteiros |
| F13 | (7,5A) Ecrã digital multifunções |
| F14 | (30A) Motor do limpa para-brisas |
| F15 | (7,5A) Vidros elétricos;
Teto de abrir; Espelhos retrovisores elétricos. |
| F 16 | (10A) Farol de nevoeiro traseiro |
| F17 | (30A) Vidros elétricos |
| F18 | (7,5A) Ajuste dos faróis |
| F19 | – |
| F20 | (30A) Vidros elétricos |
| F21 | (7,5A) Eletroíman de bloqueio da ignição (AT);
Sistema de aviso; Sistema de áudio. |
| F22 | (15A) Luzes intermitentes;
Luzes de emergência; Ecrã digital multifunções; Computador de bordo. |
| F23 | (10A) Sistema de travagem antibloqueio (ABS);
Direção assistida |
| F24 | (10A) Farol esquerdo – luzes de médios, ajuste dos faróis |
| F25 | (10A) Luzes laterais/traseiras esquerdas;
Lâmpada da matrícula; |
| F26 | (10A) Farol esquerdo – luz de máximos |
| F27 | – |
| F28 | (7,5A) Luz interior |
| F29 | (10A) Piscas e luzes de aviso;
Luz interior. |
| F30 | (30A) Teto de abrir |
| F31 | – |
| F32 | (10A) Luzes diurnas;
Sistema de aviso. |
| F33 | (20A) Tomada para reboque30 |
| F34 | (20A) Sistema de áudio;
Ecrã digital multifunções. |
| F35 | (10A) Transmissão automática (AT);
Unidade de controlo do motor da ventoinha de arrefecimento; Ar condicionado (AC). |
| F36 | (20A) Bancos aquecidos;
Isqueiro. |
| F37 | – |
| F38 | (10A) Luzes de travão;
Transmissão automática (AT); Ecrã digital multifunções; Controlo de velocidade de cruzeiro. |
| F39 | (7,5A) Transmissão automática (AT);
Unidade de controlo do motor da ventoinha de arrefecimento; Ar condicionado (AC). |
| F40 | (7,5A) Unidade de controlo do motor da ventoinha de arrefecimento;
Ar condicionado (AC). |
| F41 | (10A) Espelho retrovisor exterior aquecido |

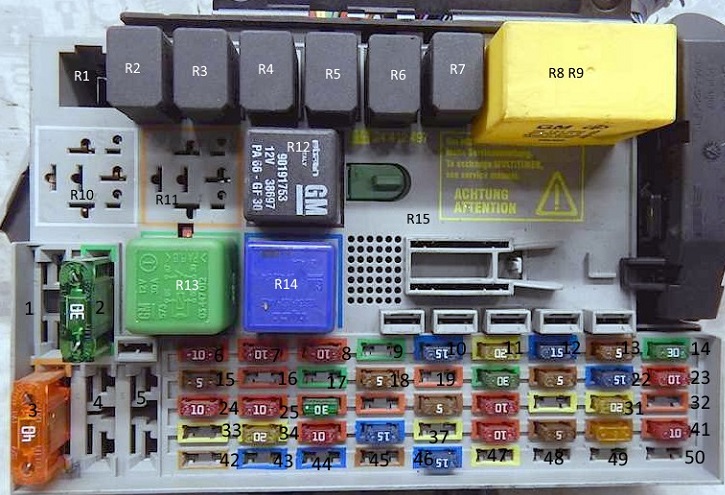

Diagrama da caixa de fusíveis (Astra G a partir de 2001).
Os fusíveis e relés são codificados da seguinte forma.
| R1 | |
| R2 | Relé da buzina |
| R3 | Relé dos faróis de médios |
| R4 | Relé do limpa para-brisas traseiro |
| R5 | Relé do aquecimento dos espelhos retrovisores exteriores |
| R6 | Relé dos faróis de nevoeiro |
| R7 | Relé do farol de nevoeiro traseiro |
| R8 | Relé do pisca |
| R9 | Relé do pisca |
| R10 | Transmissor de sinal de áudio do telefone |
| R11 | Conversor de sinal do sensor de velocidade da roda |
| R12 | Relé do motor do limpa para-brisas |
| R13 | Relé da luz interior |
| R14 | Relé do vidro traseiro aquecido |
| R15 | Módulo de controlo multifunções |
| F1 | |
| F2 | (30A) Aquecimento e ar condicionado (AC);
Bancos aquecidos. |
| F3 | (40A) Vidro traseiro aquecido |
| F4 | |
| F5 | |
| F6 | (10A) Farol direito – luzes de médios, ajuste dos faróis |
| F7 | (10A) Luzes laterais/traseiras direitas, lâmpada da matrícula; |
| F8 | (10A) Farol direito – luz de máximos |
| F9 | (30A) Bomba do lava-faróis |
| F10 | (15A) Buzina |
| F11 | (20A) Fecho centralizado |
| F12 | (15A) Faróis de nevoeiro dianteiros |
| F13 | (5A) Ecrã digital multifunções |
| F14 | (30A) Motor do limpa para-brisas;
Teto de abrir (Coupé). |
| F15 | (5A) Vidros elétricos;
Teto de abrir; Espelhos retrovisores elétricos; Iluminação interior; Sistema de aviso. |
| F 16 | (10A) Farol de nevoeiro traseiro |
| F17 | (30A) Vidros elétricos |
| F18 | (5A) Ajuste dos faróis;
Lâmpada da matrícula. |
| F19 | (10A) Sistema de áudio;
Telefone; Ecrã digital multifunções. |
| F20 | (30A) Vidros elétricos |
| F21 | (5A) Eletroíman de bloqueio da ignição (AT);
Sistema de aviso; Sistema de áudio; Telefone. |
| F22 | (15A) Indicadores/luzes de aviso;
Ecrã digital multifunções; Computador de bordo; Luzes de aviso. |
| F23 | (10A) Sistema de travagem antibloqueio (ABS);
Direção assistida. |
| F24 | (10A) Farol esquerdo – luzes de médios, ajuste dos faróis |
| F25 | (10A) Luzes laterais/traseiras esquerdas, lâmpada da matrícula; |
| F26 | (10A) Farol esquerdo – luz de máximos |
| F27 | (2A) Cabriolet |
| F28 | (5A) Luz interior |
| F29 | (10A) Indicadores/luzes de aviso;
Iluminação interior; Transmissão automática (AT). |
| F30 | (30A) Teto de abrir |
| F31 | (2A) Cabriolet (semi-automático) |
| F32 | (10A) Luzes diurnas;
Aviso de luzes acesas; Sistema de aviso; Módulo de controlo do imobilizador. |
| F33 | (20A) Tomada para reboque30 |
| F34 | (20A) Sistema de áudio;
Ecrã digital multifunções; Telefone. |
| F35 | (10A) Transmissão automática (AT);
Módulo de controlo do motor da ventoinha de arrefecimento; Ar condicionado (AC). |
| F36 | (15A) Bancos aquecidos;
Isqueiro. |
| F37 | (20A) Bancos aquecidos |
| F38 | (10A) Luzes de travão, transmissão automática (AT), ecrã digital multifunções, controlo de velocidade de cruzeiro |
| F39 | (5A) Transmissão automática (AT);
Módulo de controlo do motor da ventoinha de arrefecimento; Ar condicionado (AC). |
| F40 | (5A) Módulo de controlo do motor da ventoinha de arrefecimento;
Ar condicionado (AC). |
| F41 | (10A) Espelhos retrovisores laterais aquecidos |
| F42 | (5A) Sensor de ocupação do banco;
Luz interior. |
| F43 | (20A) Farol direito – Xenon2002^ |
| F44 | (20A) Farol esquerdo – Xenon2002^ |
| F45 | (5A) Bancos aquecidos 2002^ |
| F46 | (15A) Controlo do motor 2002^ |
| F47 | (20A) Aquecimento auxiliar – Diesel |
| F48 | (5A) Capota de cabriolet |
| F49 | – |
| F50 | (40A) Motor da ventoinha do líquido de arrefecimento do motor – 2,0 Diesel/1,7 Diesel com AC |

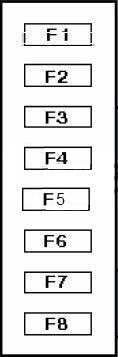

Modelos antigos.

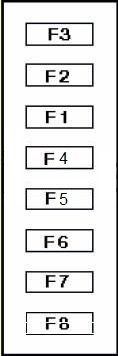

Requisitos para modelos posteriores.
| F1 | (60A) Interruptor de arranque |
| F2 | (60A) Caixa de fusíveis/painel de relés – consola 1;
Faróis – luzes de médios; Luzes diurnas; Sistema de aviso; Módulo de controlo do imobilizador; Controlo do motor. |
| F3 | (60A) Caixa de fusíveis/painel de relés 1 |
| F4 | (20A) Motores da ventoinha de arrefecimento do motor (X12XE – sem AC) |
| F5 | (60A) ABS |
| F6 | (20A) Controlo do motor |
| F7 | (80A) Direção assistida |
| F8 | (20A) Motores da ventoinha de arrefecimento do motor (gasolina – exceto X20XE com AC) |

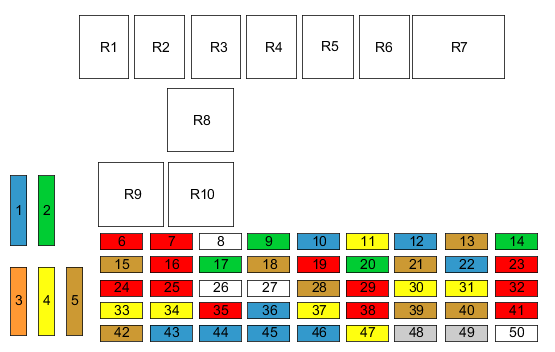

Diagrama da caixa de fusíveis de relés.
Legenda (Astra G antes de 2001).
| 1 | – |
| 2 | Relé do motor da ventoinha de arrefecimento do motor (X16SZR, X18XE1, X20XEV) |
| 3 | Relé do motor da ventoinha de arrefecimento do motor (X14XE, X16XEL) |
| 4 | Relé da bomba de combustível |
| 5 | – |
| 6 | Relé do motor da ventoinha de arrefecimento do motor |
| 7 | Relé de atraso da bomba do lava-faróis |
| 8 | – |
Legenda (Astra G a partir de 2001).
| 1 | |
| 2 | Relé do motor da ventoinha de arrefecimento do motor (exceto Z12XE) |
| 3 | Relé da bomba de combustível (exceto Z20LET/Z22SE) |
| 4 | Relé da bomba de combustível (Z22SE/Z20LET) |
| 5 | Relé da bomba de líquido de arrefecimento do motor (Z20LET) |
| 6 | Relé do motor da ventoinha de arrefecimento do motor |
| 7 | Relé de atraso da bomba do lava-faróis |
| 8 |
Sobre o Opel Astra G (1998-2008)
O Opel Astra G, produzido entre 1998 e 2008, é um modelo popular de carro compacto, caracterizado pela sua fiabilidade e praticidade. Este modelo oferece uma vasta gama de opções de motorização, incluindo motores a gasolina e diesel com diferentes cilindradas, que garantem um desempenho e eficiência equilibrados. O Astra G é conhecido pelo seu interior confortável e pela sua qualidade de construção, o que o torna uma escolha ideal tanto para famílias como para indivíduos. Graças ao seu design moderno e às tecnologias disponíveis na altura, este modelo manteve a sua popularidade mesmo após o fim da produção.
Diagrama da caixa de fusíveis do Opel Astra G
Esta página apresenta o diagrama da caixa de fusíveis do Opel Astra G, essencial para a manutenção e reparação corretas do veículo. A caixa de fusíveis neste modelo está geralmente localizada no compartimento de passageiros, especificamente sob o painel de instrumentos do lado do condutor, e outra pode estar localizada no compartimento do motor. Os diagramas mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos no sistema elétrico. O diagrama da caixa de fusíveis irá ajudá-lo a identificar o fusível correto para cada componente e garantir que o seu veículo funciona sem problemas.
