Nissan Quest (1998-2016) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Nissan Quest (1998–2016), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

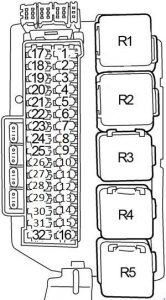

Nissan Quest (1998-2002) – diagrama da caixa de fusíveis
Ano de fabricação: 1998, 1999, 2000, 2001.

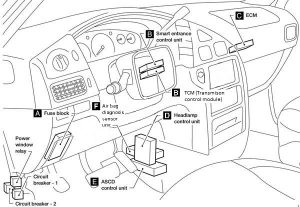

O fusível do isqueiro (tomada de força) no Nissan Quest (1998-2002) é o fusível 6 na caixa de fusíveis da cabine.
Cabine
Caixa de fusíveis da cabine
| Nº | Amp [A] | Descrição |
| 1 | 7,5 | Bancos dianteiros aquecidos |
| 2 | 10 | Módulo de controle da transmissão (TCM);
Motor do limpador traseiro; Módulo EATC. |
| 3 | 10 | Módulo do sensor de diagnóstico do airbag |
| 4 | 10 | Válvula IACV-AAC;
Válvula de desvio da válvula de corte de vácuo; Módulo de controle do motor (ECM); Conector de link de dados; Válvula solenóide do interruptor map/baro; Sensor de posição do acelerador; Válvula de controle de ventilação do canister EVAP. |
| 5 | 7,5 | Interruptor do espelho retrovisor externo remoto;
SECU. |
| 6 | 20 | Isqueiro |
| 7 | 20 | Ponto de alimentação traseiro |
| 8 | 20 | Motor do limpador dianteiro;
Motor do lavador dianteiro; Amplificador do limpador dianteiro. |
| 9 | 10 | Motor do limpador traseiro;
Motor do lavador traseiro. |
| 10 | 15 | ’01 -’02:
Áudio; Monitor de vídeo; Amplificador de subwoofer. |
| 7,5 | ’98 -’00:
Áudio |
|
| 11 | 20 | ’01 -’02:
Ponto de alimentação traseiro (montado no console) |
| 20 | ’98 -’00:
Amplificador de subwoofer |
|
| 12 | 7,5 | Unidade de controle dos faróis;
Módulo de controle do motor (ECM). |
| 13 | 7,5 | Unidade de controle do ar condicionado;
Relé do ar condicionado; Unidade EATC; Atuadores de mistura de ar e modo; Válvula solenóide IACC-FICD. |
| 14 | 20 | Desembaçador do vidro traseiro |
| 15 | 20 | Desembaçador do vidro traseiro |
| 16 | 10 | Interruptor do desembaçador do vidro traseiro;
Aquecedores de espelho. |
| 17 | 10 | Luzes de posição dianteiras;
Farol dianteiro combinado; Interruptor combinado. |
| 18 | 7,5 | Iluminação |
| 19 | 10 | Luz traseira combinada;
Lâmpada de registro do reboque. |
| 20 | 10 | Áudio, trocador de CD;
Controle remoto de áudio traseiro; Painel de controle FES. |
| 21 | 15 | Iluminação interior;
Controle de assento e espelho com memória; Motor do teto solar. |
| 22 | 20 | Interruptor da luz de freio;
Unidade de controle de reboque. |
| 23 | 10 | Interruptor de luz de emergência;
Luz de segurança. |
| 24 | 15 | Motor do ventilador traseiro |
| 25 | 15 | Motor do ventilador traseiro |
| 26 | 7,5 | Sensor de oxigênio aquecido |
| 27 | 10 | Interruptor de emergência |
| 28 | 20 | Motor do ventilador dianteiro;
Unidade de controle de velocidade do ventilador dianteiro. |
| 29 | 10 | Conector de link de dados;
Medidor combinado; Interruptor de freio ASCD; Relé do ar condicionado; Relé do ventilador de resfriamento; Relé do motor do ventilador traseiro; Unidade de controle de assento e espelho com memória; Unidade de controle ASCD. |
| 30 | 10 | Atuador ABS e unidade elétrica;
Interruptor de posição de estacionamento e neutro; Unidade de controle dos faróis; SECU; Módulo de controle da transmissão (TCM). |
| 31 | 20 | Motor do ventilador dianteiro;
Unidade de controle de velocidade do ventilador dianteiro. |
| 32 | – | – |
| Relés | ||
| R1 | Luz traseira | |
| R2 | Ignição | |
| R3 | Acessórios | |
| R4 | Desembaçador do vidro traseiro | |
| R5 | Ventilador | |

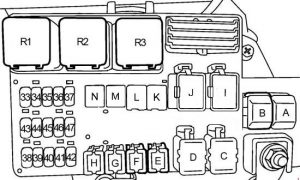

Caixa de fusíveis do compartimento do motor
| Nº | Amp [A] | Descrição |
| 33 | 10 | Injetores;
Módulo de controle do motor (ECM). |
| 34 | 10 | Relé do módulo de controle do motor (ECM);
Conector de link de dados. |
| 35 | 10 | Alternador |
| 36 | 15 | Farol direito |
| 37 | 15 | Farol esquerdo |
| 38 | 7,5 | Relé dos faróis de neblina dianteiros |
| 39 | 7,5 | SECU;
Relé de segurança do veículo. |
| 40 | – | – |
| 41 | 20 | Relé da válvula solenóide do ABS |
| 42 | 15 | Relé da buzina |
| 43 | 15 | Relé da bomba de combustível |
| 44 | 7,5 | Detecção do ventilador do radiador |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| A | 100 | Relé de ignição (fusível: “26”, “27”, “29”, “30”);
Relé de acessórios (fusível: “5”, “6”, “7”, “8”, “9”); (fusível: “17”, “18”, “19”); Fusível: “2”, “20”, “21”, “22”, “23”. |
| B | 140 | Alternador;
Fusível: “A”, “C”, “F”, “G”, “38”, “39”, “41”, “42”. |
| C | 65 | Relé do motor do ventilador dianteiro
(fusível: “28”, “31”) |
| D | – | – |
| E | – | – |
| F | 30 | Interruptor automático 1
(SECU, relé de alimentação da janela); Interruptor automático 2 (tomada de força). |
| G | 40 | Relé do motor do ABS |
| H | – | – |
| I | 45 | Relé do desembaçador do vidro traseiro
(fusível: “14”, “15”, “16”); Fusível: “24”, “25”. |
| J | 75 | Relé do ventilador de resfriamento |
| K | 30 | Ignição |
| L | 20 | Relé do ventilador de resfriamento |
| M | – | – |
| N | – | – |
| Relés | ||
| R1 | Relé do ventilador de resfriamento 1 | |
| R2 | Relé do ventilador de resfriamento 2 | |
| R3 | Relé do ventilador de resfriamento 3 | |
Caixa de fusíveis de relés do compartimento do motor
| Relé | Descrição |
| R1 | Posição de estacionamento e neutro |
| R2 | Bomba de combustível |
| R3 | Verifica as lâmpadas |
| R4 | ’01 -’02:
Farol de neblina |
| ’98 -’00:
Interromper ASCD |
|
| R5 | Segurança do veículo |
| R6 | Buzina |
| R7 | Ar condicionado |
Diagrama de fusíveis e relés – Nissan Quest
Aplica-se a veículos fabricados nos anos:
2004, 2005, 2006, 2007, 2008, 2009.

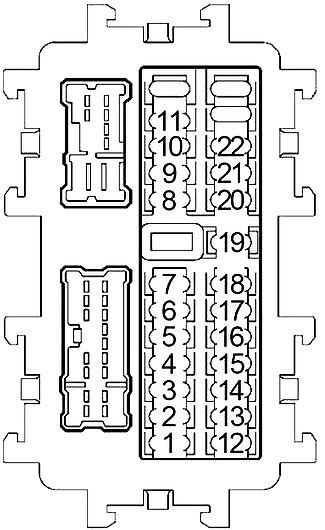

Caixa de fusíveis do painel
A caixa de fusíveis está localizada atrás do compartimento de passageiros do painel. Puxe a alça dos óculos para baixo para abrir (1), depois puxe a alça dos óculos (2) e remova-a para expor o painel de fusíveis.
Traseira
| Número | Ampere [A] | Descrição |
|---|---|---|
| Número | Ampere [A] | Descrição |
| 1 | 10 | Pedal de ajuste da unidade de controle, interruptor da luz de freio |
| 2 | 10 | Relé do motor do ventilador dianteiro, controle de ar dianteiro |
| 3 | 15 | Módulo de controle da carroceria (BCM), espelho interno com anti-ofuscamento automático |
| 4 | 10 | Áudio, interruptor AV, unidade de exibição, unidade de controle de exibição, unidade de controle de navegação, DVD player, sintonizador de rádio via satélite, módulo de controle da carroceria (BCM) |
| 5 | 15 | Tomadas de força dianteiras 2, tomada de força traseira (2ª fila) |
| 6 | 10 | Interruptor de controle remoto dos espelhos externos |
| 7 | – | – |
| 8 | 10 | Espelho da porta |
| 9 | 10 | Atuador do banco do motorista, diodo 1 |
| 10 | 15 | Motor do ventilador traseiro |
| 11 | 15 | Motor do ventilador traseiro |
| 12 | 10 | Interruptor de freio automático da unidade de controle do controle de cruzeiro (ASCD), conector de link de dados, medidor combinado, relé do banco aquecido, interruptor de posição neutra de estacionamento, display, sensor de ângulo de direção, display da unidade de controle, unidade de controle Navi, unidade de controle da porta traseira, unidade de controle da porta deslizante, unidade de controle do sonar, luzes diurnas, telefone mãos-livres |
| Número | Ampere [A] | Descrição |
|---|---|---|
| 13 | 10 | Unidade do sensor de diagnóstico do airbag, unidade de controle do sistema de classificação de passageiros |
| 14 | 10 | Medidor combinado, interruptor de posição neutra de estacionamento, espelho interno com escurecimento automático |
| 15 | – | – |
| 16 | 10 | Injetores, módulo de controle da carroceria (BCM), módulo de controle do motor (ECM) |
| 17 | 10 | Unidade de controle Navi, unidade de controle da porta traseira, unidade de controle da porta deslizante, unidade de controle do banco do motorista, interruptor de memória do banco, unidade de controle de posicionamento automático do motor |
| 18 | 15 | Subwoofer |
| 19 | 15 | Módulo de controle da transmissão (TCM), interruptor A/V, display, sensor de ângulo de direção, medidor combinado, sistema de suporte do motor dianteiro controlado eletronicamente, display de controle, interruptor de chave, controle de ar dianteiro |
| 20 | 10 | Interruptor da luz de freio |
| 21 | 15 | Tomadas de força dianteiras 1, tomada de força traseira (carga) |
| 22 | 15 | Relé de abertura da tampa do tanque de combustível, DVD player |
| R1 | Ventilador | |
| R2 | Acessórios | |
Caixa de fusíveis do compartimento do motor #1
O bloco de fusíveis está localizado perto do reservatório do fluido do lavador do para-brisa.
| Número | Ampere [A] | Descrição |
|---|---|---|
| Número | Ampere [A] | Descrição |
| 32 | 20 | Relé do desembaçador do vidro traseiro |
| 33 | 10 | Relé do ar condicionado |
| 34 | 15 | Processador IPDM E/R |
| 35 | 15 | Módulo de controle do motor (ECM), relé ECM, amplificador de antena NATS |
| 36 | 15 | Farol direito, diodo 3 |
| 37 | 20 | Relé do desembaçador do vidro traseiro |
| 38 | 10 | Farol esquerdo das luzes diurnas, unidade de controle das luzes diurnas |
| 39 | 30 | Relé dos limpadores dianteiros |
| 40 | 10 | Farol direito das luzes diurnas, relé das luzes diurnas, diodo 3 |
| 41 | 15 | Relé da luz traseira, relé da luz de canto, processador IPDM E/R |
| 42 | 10 | Relé da bomba de aquecimento |
| 43 | 15 | Relé dos faróis de neblina dianteiros |
| 44 | 15 | Relé de controle da borboleta do motor |
| 45 | 15 | Farol esquerdo, luzes diurnas |
| 46 | 15 | Sensor de fluxo de ar, sensor de oxigênio aquecido |
| Número | Ampere [A] | Descrição |
|---|---|---|
| 47 | 10 | Interruptor combinado (limpador e lavador do para-brisa dianteiro, limpador e lavador do para-brisa traseiro) |
| 48 | 10 | Módulo de controle da transmissão (TCM), sensor de rotação, sensor de rotação da turbina, relé A/T PV IGN |
| 49 | 10 | ABS |
| 50 | 15 | Relé da bomba de combustível |
| R1 | Módulo de controle do motor | |
| R2 | Farol alto | |
| R3 | Farol baixo | |
| R4 | Motor de partida | |
| R5 | Ignição | |
| R6 | Ventilador de resfriamento (nº1) | |
| R7 | Ventilador de resfriamento (nº3) | |
| R8 | Ventilador de resfriamento (nº2) | |
| R9 | Motor de controle da borboleta | |
| R10 | Bomba de combustível | |
| R11 | Farol de neblina dianteiro | |

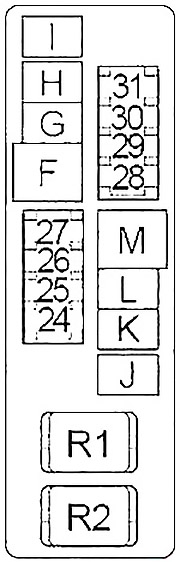

Caixa de fusíveis do compartimento do motor nº 2
Localizada perto da bateria. Remova a tampa da caixa de fusíveis pressionando a trava e levantando a tampa.
| Número | Ampere [A] | Descrição |
|---|---|---|
| 24 | 20 | Fonte de alimentação do reboque |
| 25 | 15 | Relé da buzina |
| 26 | 10 | Alternador |
| 27 | 15 | Relé do banco aquecido |
| 28 | 20 | Relé do motor do ventilador dianteiro |
| 29 | 15 | Luzes diurnas |
| 30 | 20 | Relé do motor do ventilador dianteiro |
| 31 | 20 | Áudio, amplificador BOSE, sintonizador de rádio via satélite |
| F | 40 | ABS |
| g | 40 | Relé do ventilador de resfriamento 2 |
| h | 40 | Relé do ventilador de resfriamento 1, relé do ventilador de resfriamento 3 |
| i | 40 | Interruptor de circuito 1 (sistema de travamento automático da porta deslizante, tomada de força) |
| J | 50 | Módulo de controle da carroceria (BCM) |
| K | 40 | Ignição |
| L | 40 | ABS |
| m | 40 | Interruptor de circuito 2 (sistema de pedais ajustáveis, posicionamento automático do motor, sistema de travamento automático da porta deslizante, banco elétrico) |
| R1 | Buzina | |
| R2 | Motor do ventilador dianteiro | |

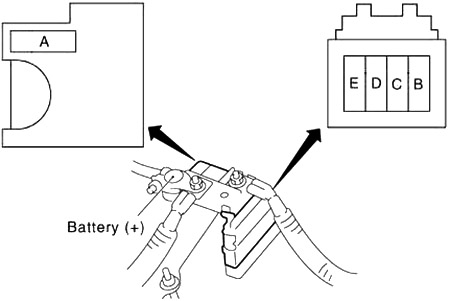

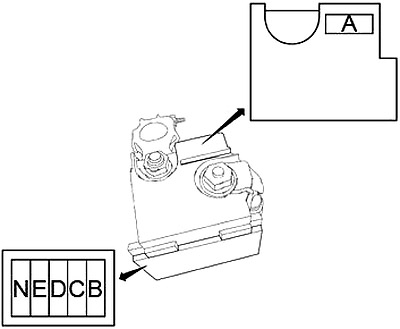

Bloco de fusíveis da bateria
Está no terminal “+” da bateria.
| Número | Ampere [A] | Descrição |
|---|---|---|
| A | 140 | Alternador, fusível: “D”, “E” |
| b | 80 | Relé de acessórios (fusíveis: “4”, “5”, “6”), relé do motor do ventilador traseiro (fusíveis: “10”, “11”), fusível: “3”, “17”, “18”, “19”, “20”, “21”, “22” |
| C | 60 | Relé de ignição (fusíveis: “42”, “46”, “47”, “48”, “49”, “50”), fusíveis: “33”, “34”, “35”, “37” |
| D | 80 | Relé do farol alto (fusíveis: “38”, “40”), relé do farol baixo (fusíveis: “36”, “45”), fusíveis: “32”, “39”, “41”, “43”, “44” |
| E | 100 | Fusível: “F”, “G”, “H”, “J”, “24”, “25”, “26”, “27” |
Diagrama de fusíveis e relés – Nissan Quest
Aplica-se a veículos fabricados nos anos:
2011, 2012, 2013, 2014, 2015, 2016.

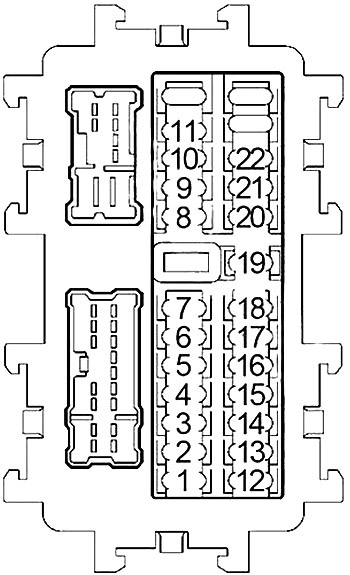

Caixa de fusíveis do painel
O painel de fusíveis está localizado atrás da tampa do painel. Puxe para remover a tampa da caixa de fusíveis (1).

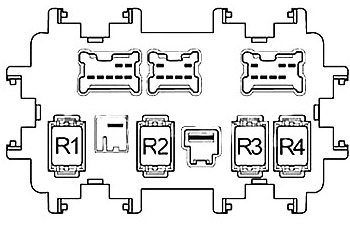

Lado traseiro
| Número | Ampere [A] | Descrição |
|---|---|---|
| Número | Ampere [A] | Descrição |
| 1 | 15 | Interruptor do banco aquecido |
| 2 | 10 | Unidade do sensor de diagnóstico do airbag, unidade de controle do sistema de classificação de passageiros |
| 3 | 10 | Amplificador do ar condicionado, módulo de controle automático da porta traseira, módulo de controle da porta deslizante, módulo de controle de assistência à direção, interruptor de freio ASCD, interruptor da luz de freio, sensor de detecção de gases de escape / odores externos, válvula solenóide controlada eletronicamente para montagem do motor, conector de link de dados, interruptor principal de saída AC 120 V, sensor de ângulo de direção, ionizador, adaptador Tel, unidade de controle AV, display traseiro, espelho interno automático anti-ofuscamento, unidade de controle do monitor de visão 360 graus, controle de ar condicionado traseiro |
| 4 | 10 | Computador de quilometragem combinado, relé de reserva |
| 5 | – | – |
| 6 | 15 | Alerta sonoro de chave inteligente, conector de link de dados, amplificador do ar condicionado, relé de destravamento seletivo, espelho interno automático anti-ofuscamento, computador de quilometragem combinado |
| 7 | 10 | Interruptor da luz de freio, relé da luz de freio, BCM (módulo de controle da carroceria) |
| 8 | 20 | No compartimento de bagagem |
| 9 | 10 | Módulo de controle automático da porta traseira, alerta automático da porta traseira, alerta automático da porta deslizante, módulo de controle da porta deslizante, módulo de controle de retorno de energia do encosto do banco, relé do atuador de destravamento do encosto do banco |
| 10 | 10 | BCM (módulo de controle da carroceria), interruptor de memória do banco, receptor de acesso sem chave |
| 11 | 10 | Módulo de controle da transmissão (TCM), interruptor de partida por botão |
| 12 | – | – |
| 13 | 10 | Espelho externo, amplificador do ar condicionado |
| Número | Ampere [A] | Descrição |
|---|---|---|
| 14 | – | – |
| 15 | 20 | Desembaçador do vidro traseiro |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Amplificador do ar condicionado, áudio, adaptador Tel, interruptor multifuncional, display dianteiro, unidade de controle AV, sintonizador de rádio via satélite, display traseiro, controle remoto para espelhos laterais |
| 20 | 20 | No compartimento de bagagem dianteiro |
| 21 | 15 | Motor do ventilador dianteiro |
| 22 | 15 | Motor do ventilador dianteiro |
| R1 | Ignição | |
| R2 | Desembaçador do vidro traseiro | |
| R3 | Acessórios | |
| R4 | Ventilador dianteiro | |
Elemento de suporte para fusíveis
| Número | Ampere [A] | Descrição |
|---|---|---|
| 23 | 15 | Relé do ventilador traseiro |
| 24 | 15 | Relé do ventilador traseiro |
| 25 | – | – |
| 61 | – | – |

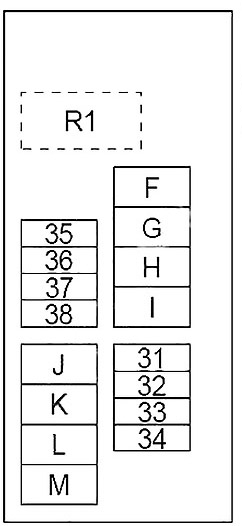

Compartimento do motor

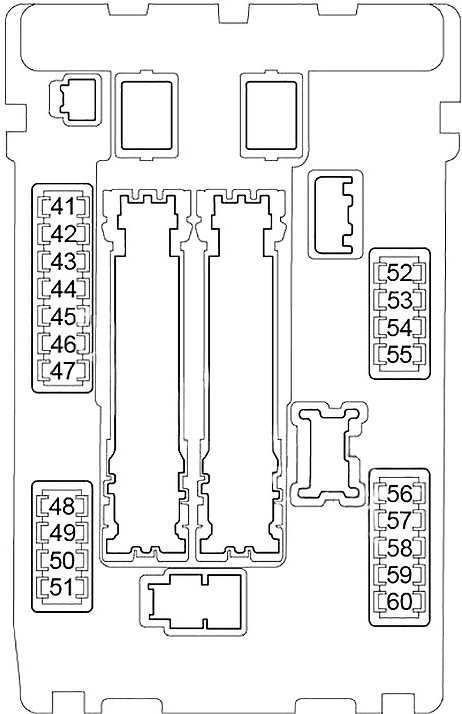

Remova a tampa da caixa de fusíveis pressionando o botão (1).
Caixa de fusíveis #1
| Número | Ampere [A] | Descrição |
|---|---|---|
| Número | Ampere [A] | Descrição |
| 41 | 15 | Relé da bomba de combustível |
| 42 | 10 | Relé do ventilador de resfriamento 2, relé do ventilador de resfriamento 3 |
| 43 | 10 | Sensor de velocidade, módulo de controle da transmissão (TCM) |
| 44 | 10 | Injetores, módulo de controle do motor (ECM) |
| 45 | 10 | ABS, interruptor BSW, módulo de controle BSW, radar lateral |
| 46 | 15 | Sensor de mistura ar-combustível, sensor de oxigênio aquecido |
| 47 | 10 | Interruptor combinado |
| 48 | – | – |
| 49 | 10 | Relé do ar condicionado |
| Número | Ampere [A] | Descrição |
|---|---|---|
| 50 | 15 | Relé do módulo de controle do motor (controle eletromagnético VIAS, controle eletromagnético da válvula de tempo de admissão, válvula de controle de ventilação do canister EVAP, capacitor, bobinas de ignição, módulo de controle do motor, sensor de fluxo de massa de ar, controle eletromagnético da válvula de volume do canister EVAP) |
| 51 | 15 | Relé do motor de controle da borboleta |
| 52 | 10 | Faróis dianteiros, luzes de posição dianteiras, ajuste dos faróis |
| 53 | 10 | Luzes traseiras combinadas, luzes da placa de licença, interruptor VDC, interruptor de ajuste dos faróis, luz do porta-luvas, interruptor principal de alimentação AC 120 V, interruptor principal automático da porta, interruptor combinado, interruptor de emergência, amplificador do ar condicionado, interruptor de controle do odômetro, interruptor de controle de iluminação, interruptor BSW, interruptor automático da porta traseira, iluminação do seletor de marchas CVT, luzes dos pés, interruptor de abertura/fechamento da porta deslizante, áudio, interruptor do banco aquecido, controle de ar condicionado traseiro, luz de leitura, interruptor de controle remoto do espelho da porta, interruptor de ejeção do disco, interruptor multifuncional, display traseiro |
| 54 | 10 | Farol esquerdo |
| 55 | 10 | Farol direito |
| 56 | 15 | Farol baixo esquerdo |
| 57 | 15 | Farol baixo direito |
| 58 | 15 | Farol de neblina dianteiro |
| 59 | 10 | Relé das luzes diurnas |
| 60 | 30 | Relé dos limpadores dianteiros |
Caixa de fusíveis #2
| Número | Ampere [A] | Descrição |
|---|---|---|
| 31 | – | – |
| 32 | – | Reboque |
| 33 | 30 | Módulo de controle de retorno de energia do encosto do banco, relé de liberação ativa do encosto |
| 34 | 30 | Módulo inversor |
| 35 | 20 | Áudio, módulo de controle AV, sintonizador de rádio via satélite, display (dianteiro, traseiro), módulo de controle de monitoramento do ambiente, módulo adaptador Tel |
| 36 | – | – |
| 37 | 15 | Relé da buzina |
| 38 | 10 | Alternador |
| F | 30 | ABS |
| g | 20 | ABS |
| h | 40 | Relé de ignição (fusíveis: “1”, “2”, “3”, “4”), IPDM E/R, fusível: “6” |
| i | – | – |
| J | 40 | Interruptor automático (módulo de controle automático da porta traseira), interruptor automático (unidade de controle da porta deslizante, unidade de controle da porta traseira) |
| K | 40 | Relé do ventilador de resfriamento 2, relé do ventilador de resfriamento 3 |
| L | 40 | BCM (módulo de controle da carroceria), interruptor automático (unidade de controle de posicionamento automático, controle do banco do motorista, interruptor de apoio lombar) |
| m | 40 | Motor do ventilador de resfriamento 1 |
| R1 | Buzina | |
Sistema de suporte para fusíveis
| Número | Ampere [A] | Descrição |
|---|---|---|
| 26 | 15 | Amplificador BOSE |
| 27 | 15 | Amplificador BOSE |
| 28 | 15 | Amplificador BOSE |
| 62 | – | – |
Bloco de conexão do fusível
Localizado no terminal “+” da bateria.
| Número | Ampere [A] | Descrição |
|---|---|---|
| A | 250 | Alternador, motor de partida, fusíveis: “B”, “C”, “D” |
| b | 100 | Fusíveis: “F”, “G”, “H”, “J”, “K”, “L”, “M”, “32”, “33”, “34”, “35”, “37”, “38” |
| C | 60 | Relé do farol alto (fusíveis: “54”, “55”), relé do farol baixo (fusíveis: “56”, “57”), relé das luzes traseiras (fusíveis: “52”, “53”), fusíveis: “58”, “59”, “60” |
| D | 100 | Módulo de controle de assistência à direção |
| E | 80 | Relé de ignição (fusíveis: “41”, “42”, “43”, “44”, “45”, “46”, “47”, “49”), fusíveis: “50”, “51” |
| n | 100 | Relé de acessórios (fusíveis: “19”, “20”), relé do desembaçador do vidro traseiro (fusíveis: “13”, “15”), relé do ventilador dianteiro (fusíveis: “21”, “22”), fusíveis: “6”, “7”, “8”, “9”, “10”, “11”, “23”, “24” |
Sobre o Nissan Quest (1998-2016)
O Nissan Quest é uma minivan que foi produzida entre 1998 e 2016. Este modelo era conhecido por sua amplitude e interior confortável, o que o tornava ideal para famílias. O Nissan Quest oferecia várias opções de motorização, sendo mais frequentemente equipado com um motor V6 de 3,5 litros, que proporcionava potência suficiente para o uso diário e viagens mais longas. Ao longo dos anos, o Quest passou por várias atualizações que melhoraram seus recursos de segurança e equipamentos tecnológicos, tornando-o um modelo competitivo em sua classe.
Diagrama da caixa de fusíveis do Nissan Quest
Esta página exibe o diagrama da caixa de fusíveis para o Nissan Quest, que é essencial para a manutenção e reparo dos sistemas elétricos do veículo. Tipicamente, a caixa de fusíveis está localizada sob o painel de instrumentos no lado do motorista e no compartimento do motor. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a operação segura e confiável do veículo, por isso é importante ter uma compreensão de sua configuração.
