Mini Cooper R-50 (2001-2006) – caixa de fusíveis
Diagram de fusíveis e relés – Mini Cooper R-50
Aplica-se a veículos fabricados nos anos:
2001, 2002, 2003, 2004, 2005, 2006.

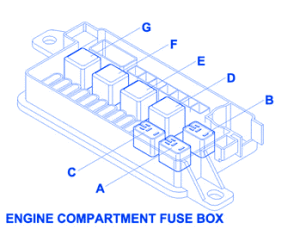

Caixa de fusíveis no compartimento do motor
| Número | Descrição |
|---|---|
| Função do relé da caixa de fusíveis no compartimento do motor | |
| A | Relé de velocidade/relé do limpador de para-brisa lento |
| b | Relé liga/desliga do limpador de para-brisa |
| C | Relé dos faróis de neblina dianteiros |
| D | Relé de aquecimento e ar condicionado |
| E | Relé do compressor do ar condicionado |
| F | Relé de baixa velocidade do ventilador de resfriamento do motor |
| G | Relé principal DME (K6300) |

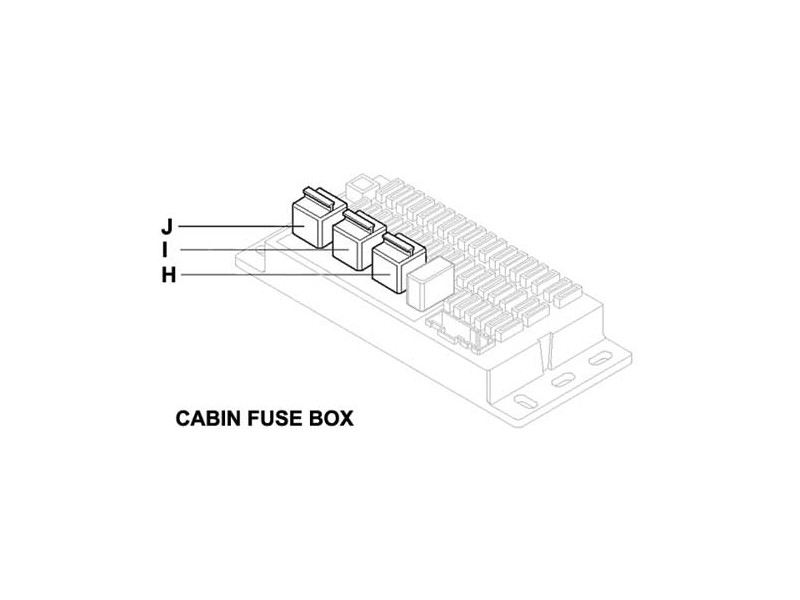

| Função do relé da caixa de fusíveis na cabine | |
| H | Relé dos bicos dos faróis |
| I | Aquecimento e ventilador do ar condicionado |
| J | Relé da bomba de combustível |

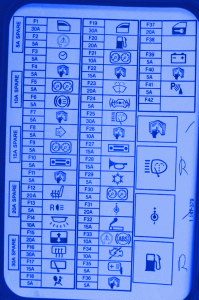

Caixa de fusíveis no compartimento de passageiros
| Número | Amperagem [A] | Descrição |
|---|---|---|
| Número | Amperagem [A] | Descrição |
| F1 | 30A | BC1 (X332 3) Vidro elétrico do lado esquerdo |
| F2 | 5A | Sensor de ângulo de direção |
| F3 | 5A | Unidade de controle dobrável com relógio digital/espelho externo |
| F4 | 5A | BC1 (X254 27) Potência constante |
| F5 | 5A | Unidade de controle para painel de instrumentos/LED (da unidade de controle do imobilizador eletrônico) |
| F6 | 5A | Interruptor das luzes de freio/módulo do interruptor da embreagem/unidade de controle do imobilizador eletrônico EWS |
| F7 | 5A | BC1 (X254 36)/sensor de chuva |
| F8 | 5A | Indicador/interruptor das luzes baixas |
| F9 | 5A | Unidade de controle para painel de instrumentos |
| F10 | 5A | Computador de navegação/unidade de controle do monitor de bordo/unidade de controle de rádio |
| F11 | 5A | K119, relé, bomba do lavador traseiro/relé K5, bomba do lavador dianteiro |
| F12 | 20A | Interruptor de ignição para assentos aquecidos |
| F13 | 5A | Interruptor das luzes de ré/interruptor CVT |
| F14 | 10 A | BC1 (X332 14) Potência constante para luzes internas/para leitura |
| F15 | 20A | Unidade de controle do módulo do teto solar |
| F 16 | 30A | BC1/vidro traseiro sem antena ou ondulação 1 com antena do vidro traseiro via K13/vidro traseiro aquecido |
| F17 | 15A | BC1 (X254 43)/motor do limpador traseiro via 101142 (relé do motor do limpador traseiro) |
| F18 | 5A | Ativação com sensor Hall e gancho para passageiro/multissistema de retenção (sistema SRS) |
| F19 | 30A | BC1 (X332 7) Vidros elétricos RH |
| F20 | 20A | K96, relé da bomba de combustível 1 |
| Número | Amperagem [A] | Descrição |
|---|---|---|
| F21 | 10 A | Módulo de controle para painel de instrumentos |
| F22 | 15A | Unidade de controle integrada do monitor/computador de navegação/caixa de fusíveis |
| F23 | 20A | K5 Relé da bomba do lavador dianteiro / Relé K119 da bomba do lavador traseiro |
| F24 | 5A | Unidade de controle eletrônica do imobilizador / buzina para sistema de alarme antifurto EWS |
| F25 | 30A | Bomba do lavador de faróis Via K6 |
| F26 | 10 A | Transmissão automática |
| F27 | 15A | Unidade de controle de rádio/trocador de CD/amplificador |
| F28 | 15A | Suspensão em espiral/ângulo direito/ângulo esquerdo Via K2 |
| F29 | 5A | Módulo de aquecimento e ar condicionado/ventilador do sensor de temperatura interna |
| F30 | 5A | Quatro instrumentos |
| F31 | 30A | BC1 Via K4 (X253 23) Aquecimento e ventilador do ar condicionado |
| F32 | 15A | Acendedor de cigarros dianteiro Via 101151 (parte dianteira do acendedor Rela) |
| F33 | 10 A | Unidade ABS/ASC/DSC |
| F34 | 10 A | Controle eletrônico digital do motor diretamente e via relé de controle principal K96 / Eng |
| F35 | 5A | Interruptor de ajuste do espelho/espelho com superfície eletrocrômica/aquecimento do para-brisa/espelhos externos |
| F36 | 5A | K416, Relé do display aquecido dianteiro |
| F37 | 20A | BC1 (X332 1) Travamento central |
| F38 | – | – |
| F39 | 5A | Alternador/unidade de controle do sistema de direção elétrica/bomba hidráulica |
| F40 | 5A | Módulo de controle para painel de instrumentos/painel de interruptores/sensor de ângulo de direção |
| F41 | 5A | Unidade de controle de distância de estacionamento/alimentação para K69923, relé do módulo de controle do ventilador/bomba de direção do ventilador |
| F42 | – | – |
Sobre o Mini Cooper R-50 (2001-2006)
O Mini Cooper R-50, fabricado entre 2001 e 2006, é um carro compacto icônico que combina design elegante com características de condução dinâmicas. Este modelo foi o primeiro da nova geração Mini, que renovou a lendária marca. O Mini Cooper R-50 é conhecido por sua agilidade e condução divertida, resultado de sua direção precisa e dimensões compactas. Sob o capô, oferecia várias opções de motor, incluindo um motor a gasolina de 1.6 litros, que fornecia potência suficiente para viagens urbanas e rodoviárias. O interior do veículo foi projetado com atenção aos detalhes e oferecia assentos confortáveis para quatro passageiros.
Diagrama da caixa de fusíveis do Mini Cooper R-50
Esta página exibe o diagrama da caixa de fusíveis para o Mini Cooper R-50, que é essencial para a manutenção e reparos adequados do veículo. A caixa de fusíveis neste modelo está tipicamente localizada sob o painel de instrumentos no lado do motorista e no compartimento do motor. O diagrama mostra os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir o funcionamento correto dos componentes elétricos do veículo.
