Lada Granta (2011-2021) – caixa de fusíveis
Lada Granta – esquema de fusíveis
Ano de fabricação: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
O fusível do isqueiro (tomada de força) no Lada Granta é o fusível 20, 25 ou 27 (15A) na caixa de fusíveis do habitáculo.
Habitáculo
O painel principal de fusíveis e relés está localizado no habitáculo, sob o painel de instrumentos, no lado do condutor.

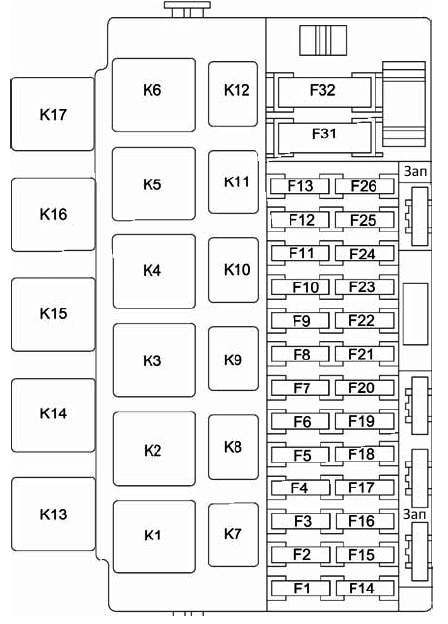

Tipo 1
| F1 | 15A Unidade de controlo do motor;
Relé da ventoinha elétrica de arrefecimento; Injetores de combustível. |
| F2 | 30A Vidros elétricos |
| F3 | Alarme 15A |
| F4 | 20A Limpa para-brisas;
Airbag. |
| F5 | Relé 15A (terminal 15) |
| F6 | 7.5A Luzes de marcha-atrás |
| F7 | 7,5A Unidade de controlo do motor |
| F8 | 25A Vidro traseiro aquecido |
| F9 | 5A Luzes de presença do lado direito |
| F10 | 5A Lâmpadas laterais do lado esquerdo |
| F11 | 5A Luz de nevoeiro traseira |
| F12 | 7,5A Luz de nevoeiro, farol direito |
| F13 | 7,5A Luz de nevoeiro, farol esquerdo |
| F14 | 10A Luz alta, farol direito |
| F15 | 10A Luz alta, farol esquerdo |
| F 16 | 10A Luz de nevoeiro direita |
| F17 | 10A Luzes de nevoeiro esquerdas |
| F18 | 20A Bancos dianteiros aquecidos;
Isqueiro. |
| F19 | 10A ABS |
| F20 | 15A Buzina, isqueiro;
Fecho da bagageira; Conector de diagnóstico. |
| F21 | 15A Bomba de combustível;
Fusível da bomba de combustível. |
| F22 | 15A Controlo remoto para fecho centralizado |
| F23 | 10A Luzes diurnas |
| F24 | Ar condicionado 7,5 A |
| F25 | 10A Iluminação interior;
Sinais de travagem. |
| F26 | 25A ABS |
| F27 | Reserva |
| F28 | Reserva |
| F29 | Reserva |
| F30 | Reserva |
| F31 | 50A Vidro aquecido |
| F32 | 30A Direção assistida elétrica;
Ar condicionado (fusível do ar condicionado). |
Relés
| K1 | Relé das ventoinhas elétricas de arrefecimento do radiador |
| K2 | Relé das ventoinhas elétricas de arrefecimento do radiador |
| K3 | Relé auxiliar do motor de arranque |
| K4 | Relé de descarga do interruptor de ignição |
| K5 | Relé do alarme |
| K6 | Relé de aquecimento dos bancos;
Relé do limpa para-brisas. |
| K7 | Relé das luzes altas |
| K8 | Relé da buzina |
| K9 | Relé das luzes baixas |
| K10 | Relé do vidro traseiro aquecido e dos espelhos exteriores |
| K11 | Relé principal do ECM |
| K12 | Relé da bomba de combustível |
| K13 | Relé da luz de marcha-atrás |
| K14 | Relé das ventoinhas elétricas de arrefecimento do radiador |
| K15 | Relé do vidro dianteiro aquecido |
| K16 | Relé do vidro dianteiro aquecido |
| K17 | Relé da embraiagem do compressor do ar condicionado |

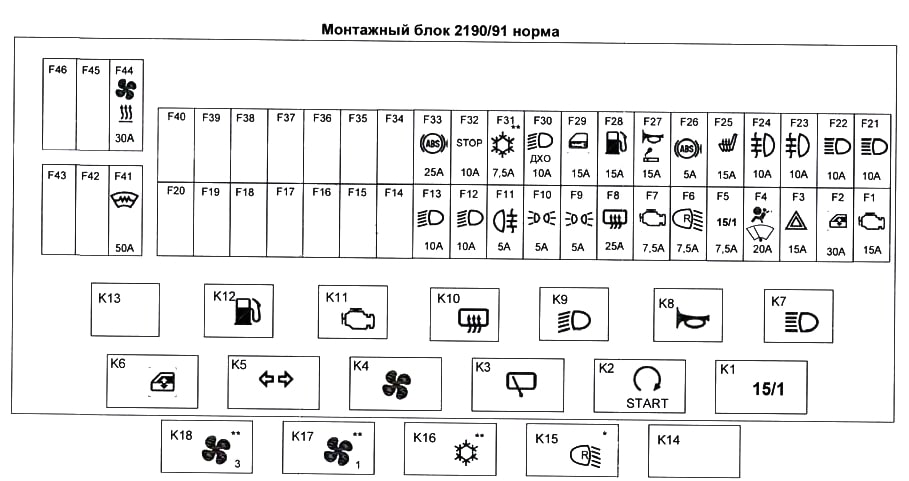

Tipo 2
Componentes protegidos
| F1 | 15A Bobinas de ignição, injetores, ECM |
| F2 | 30A Normal, Lux:
Sistema eletrónico central da carroçaria; Módulo da porta do condutor; Standard: Luzes diurnas. |
| F3 | Alarme 10A |
| F4 | 15A Controlador do airbag |
| F5 | 7,5A Terminal 15 dos dispositivos |
| F6 | 7,5A Luz de marcha-atrás;
Controlador da transmissão automática (Norm, Lux). |
| F7 | 7,5A Válvula de purga do depósito;
Sensor de fluxo de massa de ar; Sensor de pressão; Sensor de fase; Sensores de concentração de oxigénio. |
| F8 | 7,5A Vidro traseiro aquecido |
| F9 | 5A Luzes de presença direitas |
| F10 | 5A Luzes de presença;
Iluminação de instrumentos e chaves; Iluminação da matrícula; Iluminação da bagageira; Iluminação do porta-luvas. |
| F11 | 5A Luz de nevoeiro traseira |
| F12 | 10A Luz baixa, farol direito, corretor elétrico do farol direito; |
| F13 | 10A Luz baixa, farol esquerdo, corretor elétrico do farol esquerdo; |
| F14 | 15A Isqueiro na bagageira |
| F15 | 10A Limpa para-brisas traseiro, pulverizador do vidro traseiro |
| F 16 | 5A Normal, Lux:
Módulo da porta do condutor; Standard: Reservado. |
| F17 | Reserva |
| F18 | Reserva |
| F19 | 20A Standard:
Fecho das portas; Normal, Lux: Reserva. |
| F20 | Reserva |
| F21 | 10A Luz alta, farol direito |
| F22 | 10A Luz alta, farol esquerdo |
| F23 | 10A Normal, Lux:
Luz de nevoeiro direita; Standard: Reserva. |
| F24 | 10A Normal, Lux:
Luz de nevoeiro esquerda; Standard: Reserva. |
| F25 | 15A Bancos dianteiros aquecidos |
| F26 | Unidade de controlo ABS 5A |
| F27 | Isqueiro 15A |
| F28 | 15A Bomba de combustível |
| F29 | 20A Unidade eletrónica central da carroçaria (Normal, Lux);
Limpa para-brisas, pulverizador do para-brisas. |
| F30 | 10A DHO |
| F31 | 7,5 A Normal, Standard:
Embraiagem do compressor do ar condicionado; Controlador do ar condicionado; Standard: Reservado. |
| F32 | 7,5A Sinal de travagem;
Iluminação interior. |
| F33 | Unidade de controlo ABS 25A |
| F34 | 5A Conjunto de piscas;
Conector de diagnóstico. |
| F35 | 10A Normal, Lux:
Unidade eletrónica central da carroçaria; Standard: Reserva. |
| F36 | 10A Sinal acústico |
| F37 | 10A Sistema multimédia |
| F38 | Reserva |
| F39 | Reserva |
| F40 | Reserva |
| F41 | Reserva |
| F42 | 30A Standard:
Vidros elétricos; Normal, Lux: Reserva. |
| F43 | 50A Normal, Lux:
Controlador AMT; Standard: Reserva. |
| F44 | 30A Ventoinha do aquecedor elétrico;
Controlador do sistema de ar condicionado automático (Normal, Lux). |
| F45 | 25A Vidro traseiro aquecido |
| F46 | Reserva |
Detalhes da designação dos fusíveis para modelos de 2019
| F1 | 15A Relé da ventoinha elétrica do radiador de baixa velocidade K18 (na versão com ar condicionado);
Relé da ventoinha elétrica do radiador de alta velocidade K4; Relé da embraiagem do compressor do ar condicionado K10 (na versão com ar condicionado). |
| 15A Controlador do sistema de gestão do motor | |
| 15A Injetores de cilindros, bobinas de ignição 2 × 2 (para motores de combustão interna de 8 válvulas);
Bobinas de ignição (para motores de combustão interna de 16 válvulas). |
|
| F2 | 7,5A Válvula do corpo do acelerador do coletor de admissão (para motor de combustão interna de 16 válvulas 21127);
Válvula de purga do absorvedor. |
| 7,5A Sensores de oxigénio, sensor de fase (para motor de combustão interna de 16 válvulas);
Sensor de fluxo de massa de ar (para motor de combustão interna de 8 válvulas ou motor de combustão interna de 16 válvulas 21126). |
|
| Interruptor 7,5A AMT (na versão com controlador AMT) | |
| 7,5A Unidade de controlo do sistema de monitorização da pressão dos pneus (classe 30) (RESERVA) | |
| F3 | 5A Controlador do sistema antibloqueio/controlador de estabilidade |
| F4 | 15A Controlador do airbag |
| F5 | 7,5A Relé do motor de arranque K2;
Controlador da transmissão automática; Relé de descarga do interruptor de ignição K1. |
| 7,5A Relé de aquecimento dos bancos K13 (opcional);
Relé de aquecimento do vidro traseiro KB; Relé de aquecimento do vidro dianteiro K14 (opcional). |
|
| 7,5A Relé da bomba de combustível K12 | |
| 7,5A Unidade de controlo do vidro dianteiro aquecido eletricamente | |
| 7,5A Controlador do sistema de gestão do motor | |
| 7,5A Sistema de áudio; Controlador da direção assistida elétrica; Interruptor do limpa para-brisas; Unidade de controlo eletrónica da carroçaria (opcional); Bloqueio de terminais ERA-GLONASS; Interruptor do pedal da embraiagem (para transmissão manual); Interruptor do pedal do travão; Conjunto de indicadores; Controlador do sistema de fecho das portas (opcional); Interruptor do fecho da porta do condutor; |
|
| F6 | 5A Espelhos aquecidos |
| F7 | 10A Luz alta, lado direito |
| F8 | Luz alta, lado esquerdo 10A |
| F9 | 5A Luzes de presença direitas |
| F10 | 5A Iluminação de contorno do lado esquerdo, |
| 5A Luzes da matrícula;
Luz da bagageira (opcional). |
|
| 5A Iluminação de instrumentos e chaves | |
| F11 | 5A Luz de nevoeiro traseira |
| F12 | 10A Luz baixa, lado direito |
| F13 | 10A Luz baixa, lado esquerdo |
| F14 | 20A Unidade de controlo eletrónica central da carroçaria |
| 20A Limpa para-brisas traseiro (opcional);
Válvula de pulverização do vidro; Limpa para-brisas. |
|
| 20A Interruptor do limpa para-brisas na coluna de direção | |
| F15 | 10A Limpa para-brisas traseiro;
Válvula de pulverização do vidro traseiro. |
| F 16 | 7,5 A Piscas;
Luz de marcha-atrás; Controlador do sistema de estacionamento (opcional). |
| F17 | 5A Unidade de controlo do sistema de fecho das portas |
| F18 | Interruptor do atuador do fecho da bagageira 5/15/20A;
Relé do controlador do atuador do fecho da bagageira; Iluminação da bagageira; Unidade de controlo do sistema de fecho das portas. |
| F19 | Reserva |
| F20 | Reserva |
| F21 | 15A Motor da bomba de combustível |
| F22 | 7,5A Interruptor do sinal de travagem;
Sinais de travagem; Sinal de travagem adicional. |
| 7,5A Controlador do sistema antibloqueio;
Sistema de controlo de estabilidade (ABS / ESP); Controlador AMT (opcional). |
|
| F23 | 5A Conjunto de piscas |
| Conector de diagnóstico 5A | |
| F24 | 10A Relé da buzina K8 |
| 10A Sinal acústico | |
| F25 | 15A Tomada para ligação de equipamentos adicionais no habitáculo;
Isqueiro. |
| F26 | Sistema de áudio 10A |
| 10A Relé de descarga da ignição K1 | |
| F27 | 10A Luz de nevoeiro, lado direito |
| F28 | 10A Luz de nevoeiro, lado esquerdo |
| F29 | 15A Bancos dianteiros aquecidos |
| F30 | 10A Luzes diurnas |
| F31 | 10A Unidade de controlo eletrónica da carroçaria: piscas; alimentação da unidade eletrónica da carroçaria; luzes diurnas |
| F32 | 30A Unidade eletrónica central da carroçaria: vidros elétricos; fechos das portas e da bagageira; sensor de chuva; iluminação do porta-luvas; iluminação da bagageira; iluminação interior; |
| F33 | 5A Módulo da porta do condutor |
| F34 | 7,5A Embraiagem do compressor do ar condicionado (na versão com ar condicionado ou climatização) |
| 7,5 A Controlador para controlo automático do sistema de aquecimento | |
| F35 | 15A Controlador da transmissão automática |
| 15A Atuador de controlo da transmissão automática | |
| F36 | 15A Alarme: relé K15; relé K16 |
| F37 | Interruptor do fecho ativo da bagageira 5/15/25A;
Relé de controlo do fecho ativo da bagageira; Iluminação da bagageira; Unidade de controlo do sistema de fecho das portas. |
| F38 | 10A Luzes diurnas |
| F39 | 15A Tomada para ligação de equipamentos adicionais na bagageira (opcional) |
| F40 | 10A Para iluminação da tomada do reboque |
| F41 | 50A Vidro dianteiro aquecido |
| F42 | 30A Espelhos exteriores aquecidos |
| 30A Vidro traseiro aquecido | |
| F43 | Controlador 50A T |
| F44 | 30A Ventoinha do aquecedor elétrico (opcional) |
| 30A Controlador do sistema de ar condicionado automático (opcional) | |
| F45 | 30A Vidros elétricos nas portas dianteiras |
| 30A Controlo dos espelhos exteriores (opcional) | |
| F46 | Reserva |
Relés
| К1 | Relé de descarga do interruptor de arranque |
| K2 | Relé auxiliar do motor de arranque |
| KZ | Relé do limpa para-brisas;
Relé de arranque automático (opcional). |
| K4 | Relé da velocidade máxima da ventoinha do radiador |
| K5 | Relé de rotação e alarme;
Relé K15A (arranque automático) (opcional). |
| KB | Relé do vidro traseiro aquecido;
Relé do vidro elétrico. |
| K7 | Relé das luzes altas |
| К8 | Relé da buzina |
| K9 | Relé das luzes baixas |
| K10 | Relé da embraiagem do compressor do ar condicionado (versão com ar condicionado) |
| K11 | Relé principal do ECM |
| К12 | Relé da bomba de combustível |
| К13 | Relé de aquecimento dos bancos (opcional) |
| K14 | Relé do vidro dianteiro aquecido (opcional) |
| К15 | Relé para ligar as luzes de marcha-atrás |
| К16 | Relé do ar condicionado |
| К17 | Relé da ventoinha do radiador no modo de arranque automático |
| K18 | Relé da ventoinha do radiador de baixa velocidade |

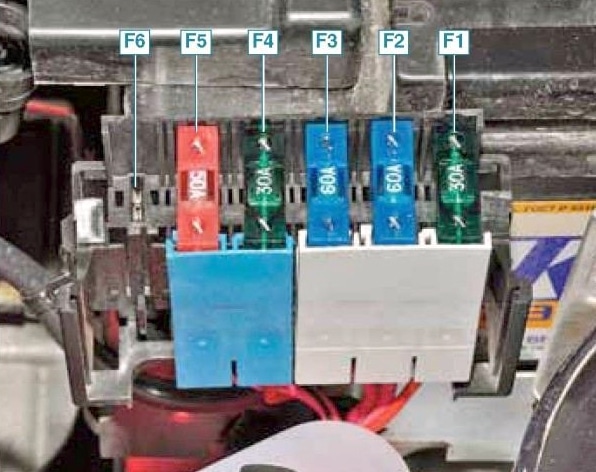

Compartimento do motor
O painel está localizado ao lado da bateria.
Descrição
Tipo 1
- 30A Luz baixa ou relé principal, circuitos protegidos pelos fusíveis F1 e F21 do bloco de montagem no habitáculo 50A Vidro dianteiro aquecido;
- Gerador 60A;
- Gerador 60A;
- 30 / 40A Ventoinha do aquecedor;
- 50A Direção assistida eletromecânica;
- 60A bloco ABS.
Tipo 2
- Gerador 60A;
- Gerador 60A;
- 30/40A Ventoinha do radiador;
- 40A ABS/ESP;
- 25A ABS/ESP;
- Controlador da direção assistida elétrica 50A.
Tipo 3
- 30A Luz baixa ou relé principal, circuitos protegidos pelos fusíveis F1 e F21 do bloco de montagem no habitáculo;
- Gerador 60A;
- Gerador 60A;
- Ventoinha do aquecedor 30A (subsídios para o fusível do forno);
- 50A Direção assistida elétrica.
Sobre o Lada Granta (2011-2021)
O Lada Granta é um automóvel compacto fabricado pela montadora russa AvtoVAZ de 2011 a 2021. Este modelo é conhecido pela sua acessibilidade e praticidade, o que o torna popular entre os condutores que procuram um veículo fiável e económico. O Lada Granta estava disponível em várias versões de carroçaria, incluindo sedan e hatchback. Quanto às opções de motor, o Granta oferecia vários motores a gasolina com cilindradas a partir de 1,6 litros, que proporcionavam potência suficiente para condução urbana e em autoestrada. O seu design simples e construção robusta tornam-no um carro ideal para diversas condições meteorológicas e estradas.
Esquema da caixa de fusíveis do Lada Granta
Esta página mostra o esquema da caixa de fusíveis para o modelo Lada Granta, que é crucial para entender o sistema elétrico do veículo. No Lada Granta, a caixa de fusíveis geralmente está localizada no interior do veículo, muitas vezes sob o painel de instrumentos ou no compartimento do motor. Os nossos diagramas mostram detalhadamente os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é uma parte essencial da manutenção do veículo e a compreensão correta do seu esquema pode ajudar a prevenir muitos problemas.
