Komatsu WB93S-5 – Caixa de fusíveis
Komatsu WB93S-5 – Diagram da caixa de fusíveis
Ano de produção:

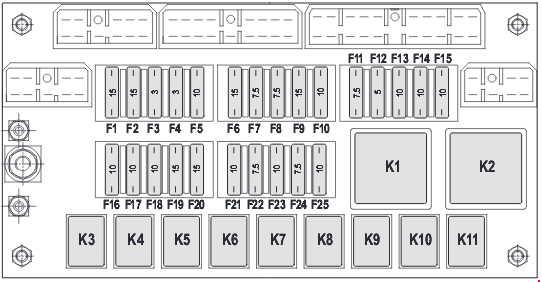

Caixa de fusíveis
| Número | Amperes [A] | Descrição |
| F1 | 15 | Faróis de trabalho centrais dianteiros |
| F2 | 15 | Faróis de trabalho centrais traseiros |
| F3 | 3 | Luz de posição dianteira esquerda e traseira direita;
Aviso de luz de posição; Iluminação dos instrumentos. |
| F4 | 3 | Luz de posição dianteira direita e traseira esquerda;
Acendedor de cigarros. |
| F5 | 10 | Dianteiro |
| F6 | 15 | Faróis de trabalho laterais traseiros |
| F7 | 7,5 | Limpador do vidro traseiro, principal traseiro |
| F8 | 7,5 | Luzes de freio, relé da luz de freio |
| F9 | 15 | Faróis de trabalho laterais dianteiros |
| F10 | 10 | Limpador do para-brisa;
Bomba do lavador do para-brisa. |
| F11 | 7,5 | Válvula solenoide de bloqueio do braço;
Válvula solenoide de bloqueio da placa. |
| F12 | 5 | Alimentação da buzina;
Alimentação do alarme geral; Alimentação do aviso do instrumento e do painel de instrumentos dianteiro. |
| F13 | 10 | Alimentação de equipamento opcional;
Válvula solenoide 4WD. |
| F14 | 10 | Relé dos faróis altos;
Relé dos faróis baixos; Relé da buzina; Válvulas solenoides da válvula de segurança. |
| F15 | 10 | Solenoide de parada do motor;
Relé de funções auxiliares; Relé do ar condicionado. |
| F 16 | 10 | Alimentação da luz rotativa |
| F17 | 10 | Memória do horímetro;
Aviso. |
| F18 | 10 | Alimentação do acendedor de cigarros, luz superior |
| F19 | 15 | Farol baixo esquerdo;
Farol baixo direito. |
| F20 | 15 | Farol alto esquerdo;
Farol alto direito. |
| F21 | 10 | Alimentação do sensor de retorno à escavação;
Válvula solenoide LSS; Válvula solenoide do flutuador do braço da carregadeira; Válvula solenoide de retorno à escavação; Sinal de mudança de direção. |
| F22 | 7,5 | Válvula solenoide de bloqueio do controle servo;
Válvula solenoide de alimentação EC; Alimentação PPC. |
| F23 | 10 | Unidade de controle |
| F24 | 7,5 | Alimentação dos piscas |
| F25 | 10 | Relé de desconexão;
Válvula solenoide de avanço; Válvula solenoide de ré; Alarme de ré |
| Relés | ||
| K1 | Unidade de segurança (pré-reinício) | |
| K2 | Piscas | |
| K3 | Relé dos faróis baixos | |
| K4 | Relé dos faróis altos | |
| K5 | Relé da buzina dianteira | |
| K6 | Relé de ré para escavação | |
| K7 | Relé da luz de parada | |
| K8 | Relé de partida | |
| K9 | Relé de avanço | |
| K10 | Relé de ré | |
| K11 | Relé de alimentação dos piscas (desconexão) | |

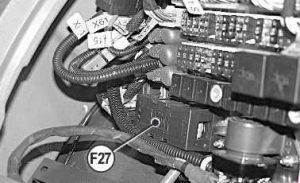

| Nº | Amperes [A] | Descrição |
| F27 | 175 | Fusível do sistema geral;
Chave de ignição; Relé de partida; Consentimento para pré-aquecimento; Alimentação do aquecedor. |

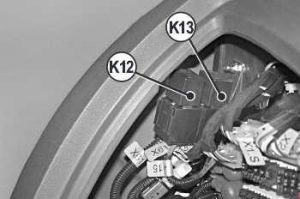

| Nº | Descrição |
| K12 | Relé de funções do veículo |
| K13 | Relé de partida |

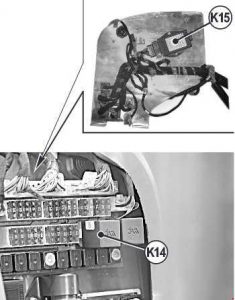

| Nº | Descrição |
| K14 | Relé de aquecimento das velas |
| K15 | Unidade multifuncional |
| Nº | Amperes [A] | Descrição |
| 1 | 20 | Alimentação da 1ª e 2ª velocidade do ventilador |
| 2 | 40 | Alimentação do ventilador rd |
| 3 | 7,5 | Compressor do ar condicionado |
| Nº | Descrição |
| 4 | Relé de velocidade do ventilador rd |
| 5 | Relé geral do aquecedor |
| 6 | Relé do compressor do ar condicionado |
Sobre o Komatsu WB93S-5
O Komatsu WB93S-5 é um modelo robusto e confiável de retroescavadeira, projetado para trabalhos eficientes em canteiros de obras. Este modelo é equipado com um motor potente que fornece energia suficiente para tarefas exigentes. O Komatsu WB93S-5 é conhecido por sua excelente manobrabilidade e conforto para o operador, tornando-o uma escolha ideal para vários projetos de construção. Sua construção é adaptada para uso a longo prazo, oferecendo várias opções de personalização de acordo com as necessidades do cliente. Este modelo é equipado com tecnologias modernas que aumentam sua eficiência e segurança no local de trabalho.
Diagrama da caixa de fusíveis do Komatsu WB93S-5
Esta página exibe o diagrama da caixa de fusíveis para o Komatsu WB93S-5, que é essencial para a manutenção e reparos adequados desta máquina. A caixa de fusíveis é tipicamente localizada perto da cabine do operador ou no compartimento do motor, permitindo fácil acesso. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade da máquina, por isso é importante ter um diagrama preciso para a rápida identificação e substituição dos fusíveis.
