Gazelle Next (Gazela Seguinte)
2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021
Compartimento de passageiros

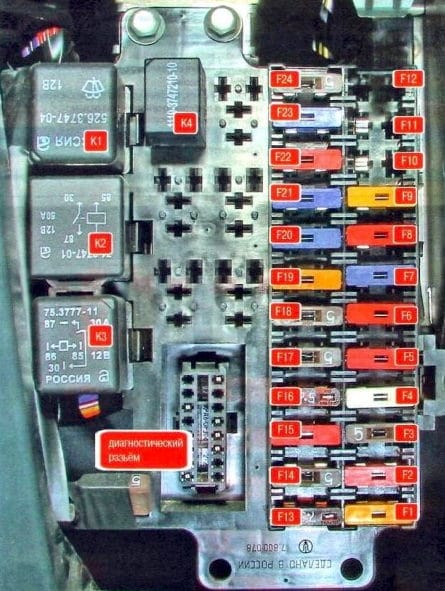

Está localizado no compartimento de passageiros, sob o painel, atrás da tampa protetora, onde o esquema atual pode ser aplicado.
Esta caixa de fusíveis e relés também inclui um conector de diagnóstico.
Diagrama
Designação
| F1 | 20A Limpa-para-brisas, lavador de para-brisas |
| F2 | 10A Módulo de controle de iluminação, iluminação de instrumentos. |
| F3 | Espelhos alimentados 5A |
| F4 | 25A Controle de janelas |
| F5 | 10A Espelhos aquecidos |
| F6 | 10A Assento do motorista aquecido |
| F7 | 15A Aquecedor auxiliar |
| F8 | Reservado |
| F9 | 10A Bloqueio do diferencial |
| F10 | 15/20A Tomada para a segunda fila de assentos, buzina (veículo com motor a gasolina), Buzina (veículo de metal sólido) 10A Porta elétrica, luz da porta (ônibus) |
| F11 | Reservado |
| F12 | Tomada, rádio (carro com carroceria de metal) |
| F13 | 7.5A Luzes diurnas |
| F14 | 5A Faróis de neblina traseiros |
| F15 | 7,5 / 10А Pisca-pisca |
| F16 | 7.5A Painel de instrumentos, sensor de velocidade, controle de aquecimento |
| F17 | 5A Sistema de gerenciamento do motor (veículo com motor a diesel) |
| F17 | 15A Sistema de gerenciamento do motor (carro com motor a gasolina) |
| F18 | 5A Freios ABS antibloqueio |
| F19 | 20A Acendedor de cigarros tomadas |
| F20 | Luzes de emergência (plataforma de carro, ônibus) |
| F20 | Travamento central, rádio (carro com carroceria de metal) |
| F21 | Módulo de controle de iluminação, luz de fundo |
| F22 | Iluminação interna |
| F23 | Travamento central, rádio (plataforma de carro) |
| F23 | Rádio, amplificador (ônibus) |
| F23 | Luzes de emergência (veículo de metal sólido) |
| F24 | Painel de instrumentos, tomada de diagnóstico, painel de controle do pré-aquecedor, tacógrafo |
O fusível F19 com valor de 20A é responsável pelo funcionamento do acendedor de cigarros e tomadas adicionais.

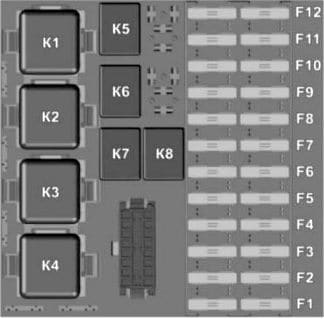

Esquema completo do relé
Relé
| К1 | Relé do limpador de para-brisas |
| K2 | Relé do aquecedor |
| K3 | Relé de descarga do interruptor de partida |
| K4 | Relé de iluminação da plataforma ( veículo com carroceria completa com cabine de duas filas) Relé do painel de luz (ônibus) |
| K5 | Relé do aquecedor (veículo com motor a diesel) |
| К6 | Relé de bloqueio do diferencial |
| K7 | Relé da buzina (exceto veículos com plataforma e a diesel) |
| K8 | Relé de descarga do bloco (veículo de metal sólido) |

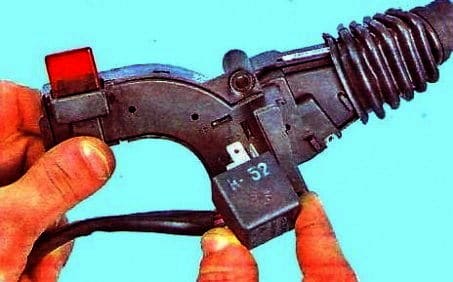

O relé do interruptor de rotação está localizado diretamente no interruptor. Para acessá-lo, é necessário remover o volante e desmontar o interruptor da coluna de direção.
Compartimento do motor

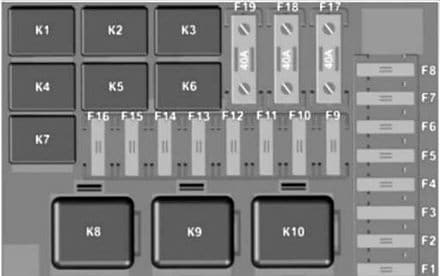

Caixa de fusíveis e relés

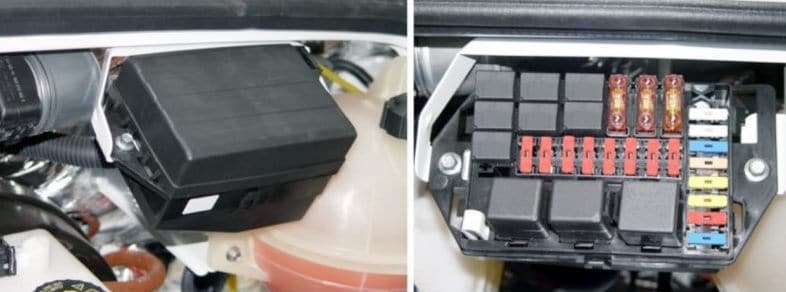

Localiza-se no lado esquerdo, na parte traseira.
Diagrama
Função
| F1 | 15A Relé farol de neblina |
| F2 | 10A Sinais de freio |
| F3 | Relé da buzina 20A (ônibus) |
| F4 | 25A Relé do aquecedor de combustível (veículo com motor a diesel) 20A Relé principal (veículo a gasolina) |
| F5 | 25A Aquecedor de líquido de arrefecimento (veículo com motor a diesel) 5A Unidade de controle do motor (veículo com motor a gasolina) |
| F6 | 15A Bomba de combustível (carro com motor a gasolina) 25A Interruptor de partida e instrumentos (ônibus) |
| F7 | Freios ABS com bloqueio 25A |
| F8 | 25A Ventilador do ar condicionado 20A Aquecedor independente (ônibus) |
| F9 | 10A Luz baixa (farol esquerdo) |
| F10 | 10A Luz baixa (farol direito) |
| F11 | 10A Luz alta (farol esquerdo) |
| F12 | 10A Luz alta (farol direito) |
| F13 | 10A Luzes laterais (lado esquerdo) |
| F14 | 10A Luzes laterais (lado direito) |
| F15 | 10A Luz de ré |
| F 16 | Compressor do ar condicionado 10A |
| F17 | Aquecedor 40A |
| F18 | 40A Sistema antibloqueio ABS |
| F19 | 40A Interruptor de instrumentos e motor de partida (ignição) |
| Relé | |
| K1 | Relé do compressor do ar condicionado |
| K2 | Relé de bloqueio do motor de partida (veículo com motor a diesel) Relé de acionamento do ventilador (veículo a gasolina) |
| K3 | Relé da bomba de combustível (motor a gasolina) |
| K4 | Relé dos faróis de neblina |
| K5 | Relé dos faróis de luz alta |
| K6 | Relé das luzes baixas |
| K7 | Relé do ventilador do ar condicionado |
| K8 | Relé do compartimento do limpador de para-brisas |
| K9 | Relé do aquecedor de combustível (veículo com motor a diesel) |
| K9 | Relé principal (veículo com motor a gasolina) |
| K10 | Relé do motor de partida |

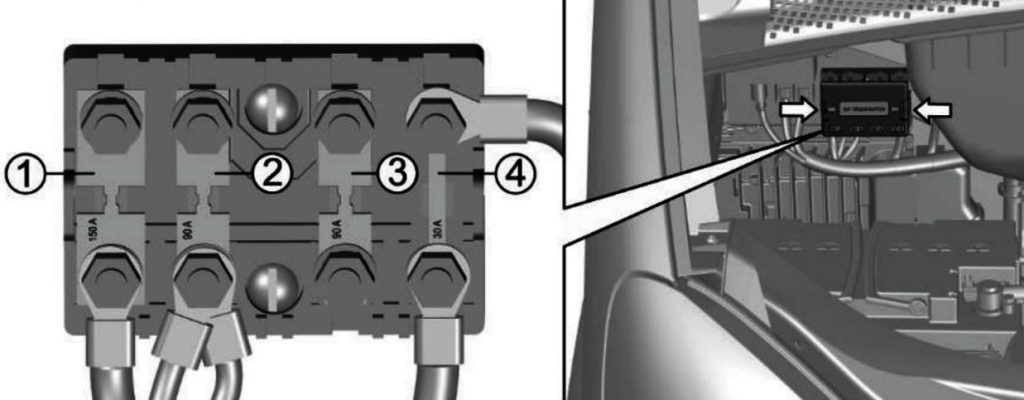

Caixa de fusíveis
Localiza-se sob o capô, no lado direito do separador e consiste em células de fusíveis.
Modelos a diesel
Diagrama
Funções
| 1 | 125A Aquecedor de ar de pré-aquecimento |
| 2 | 90A circuito positivo comum do veículo |
| 3 | Reserva 40A |
| 4 | 30A Sistema de gerenciamento do motor |
Modelos a gasolina
Imagem para fins ilustrativos
Função
- 90A circuito positivo comum do veículo
- Reserva 60A
