Neste artigo, você encontrará diagramas da caixa de fusíveis do Chrysler Voyager (1995–2016), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Chrysler Voyager (1995-2001) – diagrama de fusíveis

Ano de fabricação: 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Fusível do isqueiro –  Caixa de fusíveis do compartimento do motor 1997  – Fusível nº 21/20A

Fusível do isqueiro –  Caixa de fusíveis do compartimento do motor (a partir de 1996)  – Fusível nº 8/20A

Fusível do isqueiro – Caixa de fusíveis do compartimento do motor 2000  – Fusível nº 4/20A

Caixa de fusíveis do compartimento do motor 1995-1999.

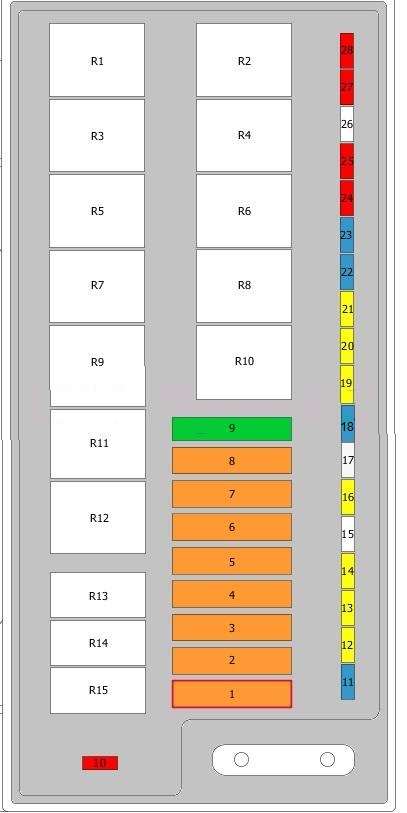

Diagrama da caixa de fusíveis

Diagrama detalhado da caixa de fusíveis do Chrysler Voyager (1995-2001).

Atribuição de fusíveis (1997).

Nº Ampere [A] Circuitos protegidos
Nº Ampere [A] Circuitos protegidos
1 40A Relé de aquecimento do vidro traseiro;

Aquecimento do vidro traseiro;

Caixa de fusíveis do compartimento de passageiros, fusível 7.
2 40A Interruptor de ignição;

Interruptor 30A;

Relé de destravamento da porta, dianteira esquerda;

Relé de destravamento da porta;

Relé de travamento da porta.
3 40A Unidade de controle ABS
4 40A Relé do ventilador de arrefecimento nº 2;

Desativação do ventilador de arrefecimento.
5 40A Relé de partida;

Interruptor de ignição.
6 40A Relé das luzes de posição;

Controlador da carroceria;

Caixa de fusíveis do compartimento de passageiros, fusíveis 1, 4 – 6.
7 40A Relé do motor do ventilador dianteiro;

Motor do ventilador dianteiro.
8 40A Relé do ventilador de arrefecimento nº 3;

Relé do ventilador de arrefecimento nº 1;

Desativação do ventilador de arrefecimento.
9 30A Controlador da carroceria;

Relé do limpador;

Interruptor do limpador de para-brisa;

Relé do limpador de alta/baixa velocidade;

Módulo do limpador.
10 10 A Assentos elétricos;

Espelhos elétricos;

Controle remoto sem chave;

Centro de mensagens;

Unidade de controle da carroceria;

Painel de instrumentos;

Interruptor de ignição;

Caixa de fusíveis do compartimento de passageiros, fusível 2;

Conector de dados;

Rádio.
11 10 A Iluminação interna (todas);

Módulo do limpador;

Interruptor dos espelhos elétricos;

Graças ao relé de iluminação.
12 15A Relé de alimentação do motor diesel;

Unidade de controle do trem de força (PCM);

Modulador eletrônico de vácuo;

Bomba de combustível;

Alternador;

Sensor de fluxo de ar quente;

Relé da vela de ignição;

Relé do ventilador de arrefecimento nº 1;

Relé do ventilador de arrefecimento nº 2;

Relé do ventilador de arrefecimento nº 3.
13 20A Relé de aquecimento de combustível;

Aquecimento de combustível.
14 20A Relé de controle da transmissão;

Unidade de controle da transmissão;

Eletroímã(s) de controle da transmissão.
15 Não utilizado
16 20A Interruptor da luz de freio
17 25A Unidade de controle ABS
18 15A Relé da embreagem do compressor do ar condicionado;

Embreagem do compressor do ar condicionado.
19 20A Sistema de luzes diurnas;

Piscas.
20 20A Buzina;

Relé da buzina.
21 20A Relé da tomada de acessórios;

Desembaçador elétrico do limpador;

Tomada de acessórios dianteira e traseira.
Nº Ampere [A] Circuitos protegidos
22 15A Atuador(es) de nivelamento dos faróis;

Interruptor de nivelamento dos faróis;

Farol direito.
23 15A Farol esquerdo
24 10 A Farol direito;

Centro de mensagens.
25 10 A Farol esquerdo
26 Não utilizado
27 10 A Unidade de controle do airbag
28 10 A Unidade de controle do airbag
R1   Não utilizado
R2   Relé da tomada de acessórios
R3   Relé da buzina
R4   Relé do limpador de alta/baixa velocidade
R5   Relé da embreagem do compressor do ar condicionado
R6   Relé do limpador
R7   Não utilizado
R8   Relé das luzes de cruzamento
R9   Relé do motor do ventilador dianteiro
R10   Relé das luzes de estrada
R11   Relé das luzes de posição
R12   Relé do limpador
R13   Não utilizado
R14   Relé do aquecedor de combustível
R15   Relé de potência do óleo diesel

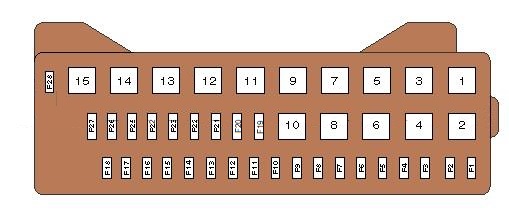

Caixa de fusíveis do compartimento do motor (a partir de 1996)

Caixa de fusíveis do compartimento do motor Chrysler Voyager (a partir de 1996).

1 –
2 Relé do isqueiro
3 Relé da buzina
4 Relé do motor do limpador de para-brisa
5 Relé da embreagem do compressor AC
6 Relé do motor do limpador de para-brisa
7 –
8 Relé das luzes de cruzamento
9 Relé do ventilador do aquecedor
10 Relé das luzes de estrada
11 Relé das luzes de posição
12 Relé do sistema de transmissão
13 Relé do aquecedor de combustível/bomba de combustível (FP)
14 Relé de controle do motor (EC)
F1 (10A) Airbag
F2 (10A) Airbag
F3 –
F4 (10A) Lâmpada do farol de cruzamento, esquerda
F5 (10A) Lâmpada do farol de cruzamento, direita
F6 (20A) Lâmpada do farol de estrada, esquerda
F7 (15A) Lâmpada do farol de estrada, direita
F8 (20A) Acessórios, isqueiro
F9 (20A) Buzina
F10 (20A) Luzes diurnas;

Indicadores/lâmpadas de advertência;

Relé das luzes de posição.
F11 (15A) Ar condicionado (AC)
F12 (25A) Sistema de travagem antibloqueio (ABS)
F13 (20A) Luzes de freio
F14 –
F15 (20A) Transmissão automática (AT)
F 16 (20A) Bomba de combustível (FP)
F17 (20A) Controle do motor
F18 (15A) Espelhos retrovisores elétricos;

Luzes internas.
F19 (30A) Limpadores de para-brisa
F20 (40A) Relé do motor do ventilador de arrefecimento do motor 3 – Diesel
F21 (40A) Relé do ventilador do aquecedor
F22 (40A) Fusíveis F3/F4/F5 – caixa de fusíveis no console/painel de relés
F23 (40A) Interruptor de ignição, relé do motor de partida
F24 (40A) Motor 1 ventilador de líquido de arrefecimento – gasolina, motor 2 ventilador de líquido de arrefecimento – diesel
F25 (40A) Sistema de travagem antibloqueio (ABS)
F26 (40A) Fusível F15 – caixa de fusíveis no console/painel de relés
F27 (40A) Relé do vidro traseiro aquecido
F28 (10A) Sistema de áudio, interruptor de ignição, painel de instrumentos

Caixa de fusíveis do compartimento do motor (2000-2001)

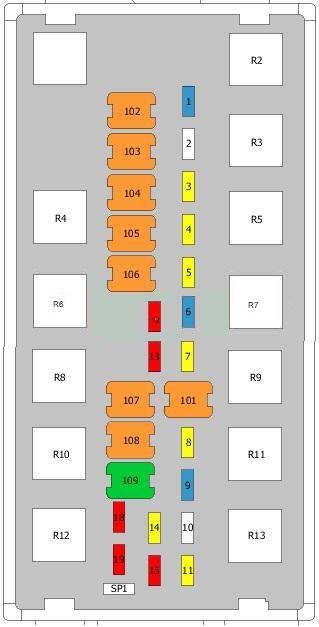

Diagrama da caixa de fusíveis (2000)

Diagrama da caixa de fusíveis do Chrysler Voyager, modelo 2000.

Nº Ampere [A] Descrição
Nº Ampere [A] Descrição
1 15A Relé da embreagem do compressor do ar condicionado
2 Não utilizado Não utilizado
3 20A Relé de potência do óleo diesel
4 20A Relé da tomada de acessórios
5 20A Relé do aquecedor de combustível
6 15A Relé de rebatimento elétrico dos espelhos;

Relé de abertura elétrica dos espelhos;

Espelhos elétricos.
7 20A Relé da buzina
8 20A Farol esquerdo
9 15A Farol direito
10 25A Unidade de controle ABS
11 20A Interruptor da luz de freio
12 10 A Unidade de controle do airbag
13 10 A Unidade de controle do airbag
14 20A Sistema de luzes diurnas;

Piscas.
15 10 A Unidade de controle de abertura do veículo sem chave;

Centro de mensagens;

Unidade de controle da carroceria;

Painel de instrumentos;

Interruptor de ignição;

Rádio;

Conector de dados;

Memória dos assentos;

Módulo dos espelhos elétricos.
18 10 A Feixe principal esquerdo
19 10 A Luz de cruzamento direita;

Centro de mensagens.
101 40A Relé das luzes de posição
102 40A Unidade de controle ABS
Nº Ampere [A] Descrição
103 40A Interruptor de ignição;

Interruptor 30A;

Relé de destravamento da porta, dianteira esquerda;

Relé de destravamento da porta;

Relé de travamento da porta.
104 40A Relé de partida;

Interruptor de ignição.
105 40A Relé do ventilador de arrefecimento nº 3
106 40A Relé do ventilador de arrefecimento nº 2
107 40A Relé do motor do ventilador dianteiro
108 40A Relé do vidro traseiro aquecido;

Vidro traseiro aquecido;

Caixa de fusíveis do compartimento de passageiros, fusível 7.
109 30A Relé do limpador;

Relé do limpador de alta/baixa velocidade;

Interruptor do limpador de para-brisa;

Módulo do limpador;

Unidade de controle da carroceria.
R1 Não utilizado
R2 Relé da embreagem do compressor do ar condicionado
R3 Relé de potência do óleo diesel
R4 Relé de partida
R5 Relé do aquecedor de combustível
R6 Relé da tomada de acessórios
R7 Relé da buzina
R8 Relé do motor do ventilador dianteiro
R9 Relé das luzes de posição
R10 Relé do limpador
R11 Relé das luzes de estrada
R12 Relé do limpador de alta/baixa velocidade
R13 Luz de estrada

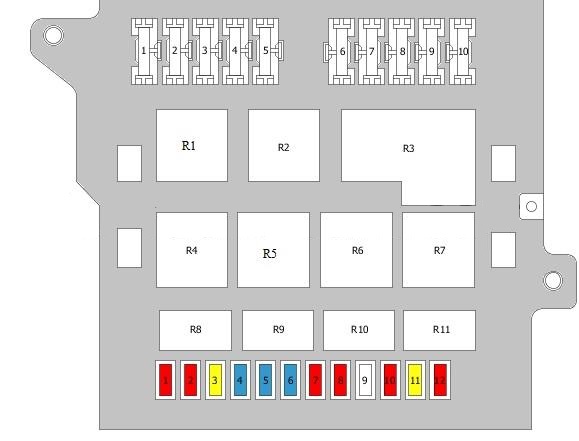

Caixa de fusíveis do compartimento de passageiros (1997)

Caixa de fusíveis do compartimento de passageiros do Chrysler Voyager (1997).

Nº Ampere [A] Descrição
Nº Ampere [A] Descrição
F1 10 A Unidade de controle da carroceria
F2 10 A Painel de instrumentos;

Unidade de controle da transmissão.
F3 20A Controle do aquecedor do ar condicionado;

Centro de mensagens;

Limpador de para-brisa traseiro.
F4 15A Luz traseira direita;

Luz dianteira direita/posição do pisca;

Veículo elétrico rebocável;

Caixa de fusíveis do compartimento de passageiros, fusível 1.
F5 15A Faróis de neblina dianteiros
F6 15A Luz traseira esquerda;

Luz dianteira esquerda/posição do pisca;

Iluminação da placa de matrícula;

Interruptor dos faróis.
F7 10 A Espelhos elétricos
F8 10 A Rádio
F9 Não utilizado
F10 10 A Unidade de controle ABS
F11 20A Aquecedor traseiro do ar condicionado
F12 10 A Relé do vidro traseiro aquecido;

Controle do aquecedor do ar condicionado;

Espelho retrovisor elétrico;

Console de teto;

Módulo dos piscas;

Sistema de luzes diurnas;

Relé do motor do ventilador dianteiro;

Sensor de fluxo dos faróis;

Interruptor das luzes de ré.
1 9A Relé do aquecedor de combustível;

Relé de reserva;

Relé da embreagem do compressor do ar condicionado;

Unidade de controle do grupo motopropulsor (PCM);

Caixa de fusíveis do compartimento do motor, fusível 27;

Sensor de velocidade do veículo.
2 3A Atuador da fechadura da porta dianteira esquerda
3 4A Motor da fechadura da tampa traseira;

Contato da porta deslizante, traseira esquerda.
4 4A Atuador da fechadura da porta dianteira direita;

Contato da porta deslizante, dianteira direita.
Nº Ampere [A] Descrição
5 4A Atuador da fechadura da porta dianteira esquerda;

Atuador da fechadura da porta dianteira direita.
6 4A Motor da fechadura da tampa traseira;

Contato da porta deslizante, traseira esquerda.
7 6A Bombas dos limpadores dianteiro e traseiro;

Relé da tomada de acessórios.
8 9A Interruptor, janela elétrica esquerda
9 9A Interruptor, janela elétrica esquerda;

Interruptor, janela elétrica direita.
10 3A Ponte do interruptor da embreagem (transmissão automática);

Bloqueio da embreagem (transmissão manual);

Relé de partida;

Controlador da transmissão.
R1   Relé de destravamento da porta
R2   Relé de travamento da porta
R3   Sistema de luzes diurnas;

Pisca.
R4   Relé de destravamento da porta esquerda
R5   Não utilizado
R6   Não utilizado
R7   Não utilizado
R8   Relé do vidro traseiro aquecido
R9   Relé do alto-falante
R10   Não utilizado
R11   Relé de iluminação de boas-vindas

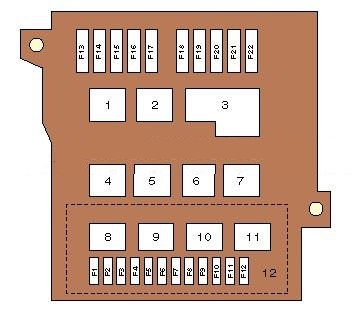

Caixa de fusíveis do compartimento de passageiros (a partir de 1996)Caixa de fusíveis do habitáculo do Chrysler Voyager (a partir de 1996).

1 Relé de travamento central – destravamento
2 Relé de travamento central – travamento
3 Relé/pisca das luzes de emergência
4 Relé de travamento central, porta do motorista – destravamento
5 Relé da bomba do lavador de para-brisa
6 Relé do espelho lateral – rebatimento
7 Relé do espelho lateral – abertura
8 Relé do vidro traseiro aquecido
9 Relé da unidade de áudio
10 Relé dos faróis de neblina
11 Relé da luz interna
12 Módulo de controle multifuncional
F1 (10A) Iluminação do painel de instrumentos, luz lateral, direita
F2 (10A) Painel de instrumentos
F3 (15A) Luzes de posição, direita
F4 (15A) Faróis de neblina
F5 (15A) Luz da placa de matrícula, luz lateral, esquerda
F6 (20A) Lâmpadas de advertência do painel de instrumentos;

Ar condicionado (AC).
F7 (10A) Espelhos retrovisores elétricos
F8 (10A) Sistema de áudio
F9 (15A)-
F10 (10A) Interruptor de posição do pedal da embreagem (CPP)
F11 (20A) Motor do ventilador do aquecedor/AC, traseiro
F12 (10A) Sistema de travagem antibloqueio (ABS);

Relé do vidro traseiro aquecido;

Interruptor de aquecimento do assento, motorista.
F13 (9A) Relé do aquecedor de combustível/bomba de combustível (FP)
F14 (9A) –
F15 (9A) Relé de travamento central, porta do motorista
F 16 (9A) –
F17 (9A) –
F18 (9A) –
F19 (9A) Bomba do lavador de para-brisa – dianteira, bomba do lavador de para-brisa – traseira
F20 (9A) Interruptor elétrico dos vidros, porta do motorista, interruptor elétrico dos vidros, porta do passageiro
F21 (9A) Interruptor elétrico dos vidros, porta do motorista
F22 (9A) –

Caixa de fusíveis no compartimento de passageiros (2000)

Caixa de fusíveis do compartimento de passageiros do Chrysler Voyager, ano 2000.

Nº Ampere [A] Circuitos protegidos
Nº Ampere [A] Circuitos protegidos
F1 10 A Unidade de controle da carroceria
F2 10 A Unidade de controle da transmissão;

Eletroímã de travamento da transmissão;

Painel de instrumentos;

Unidade de controle da carroceria;

Centro de mensagens;

Controle de aquecimento do ar condicionado.
F3 15A Luz traseira direita;

Luz dianteira direita/posição/pisca;

Veículo elétrico rebocável;

Caixa de fusíveis do compartimento de passageiros, fusível 1.
F4 15A Faróis de neblina
F5 15A Luz traseira esquerda;

Iluminação da placa de matrícula;

Interruptor dos faróis;

Luz dianteira esquerda/posição/pisca;

Módulo do lavador de para-brisa.
F6 20A Unidade de controle da carroceria;

Centro de mensagens;

Controle de aquecimento do ar condicionado;

Espelho retrovisor elétrico;

Bússola/computador de bordo;

Limpador traseiro.
F7 10 A Espelhos elétricos
F8 10 A Relé do alto-falante;

Rádio.
F9 10 A Desembaçador elétrico do limpador
F10 10 A Interruptor de travamento da embreagem (transmissão manual);

Eletroímã de travamento da alavanca seletora (transmissão automática);

Relé de partida;

Controlador da transmissão.
F11 20A Aquecimento do ar condicionado traseiro
F12 10 A Relé do vidro traseiro aquecido;

Controle de aquecimento do ar condicionado;

Interruptores dos assentos aquecidos;

Módulo indicador/luz diurna;

Unidade de controle ABS;

Interruptor das luzes de ré (transmissão manual);

Interruptor de posição de estacionamento/neutro (transmissão automática).
1 9A Sensor de velocidade do veículo;

Controlador do motor;

Imobilizador;

Relé de aquecimento de combustível;

Relé da embreagem do compressor do ar condicionado;

Caixa de fusíveis do compartimento do motor, fusível 13.
2 Não utilizado
3 9A Travamento central;

Assentos elétricos;

Módulo do lavador de para-brisa.
4 Não utilizado
Nº Ampere [A] Circuitos protegidos
5 Não utilizado
6 Não utilizado
7 9A Bombas do lavador dianteiro e traseiro;

Relé da tomada de acessórios.
8 9A Interruptor de controle dos vidros do motorista;

Interruptor de controle dos vidros do passageiro.
9 9A Interruptor de controle dos vidros do motorista
10 Não utilizado
R1   Relé de destravamento da porta
R2   Relé de travamento da porta
R3   Sistema de luzes diurnas;

Pisca.
R4   Relé de destravamento da porta do motorista
R5   Módulo do lavador
R6   Relé de rebatimento elétrico dos espelhos
R7   Relé de abertura elétrica dos espelhos
R8   Relé do vidro traseiro aquecido
R9   Relé do alto-falante
R10   Relé dos faróis de neblina
R11   Relé de iluminação de boas-vindas

Chrysler Voyager (2001-2007) – diagrama de fusíveis

Ano de fabricação: 2001, 2002, 2003, 2004, 2005, 2006, 2007.

Fusível do isqueiro –  Diagrama de fusíveis do compartimento do motor – Fusível nº 8/20A
Diagrama de fusíveis da cabine

Diagrama de fusíveis

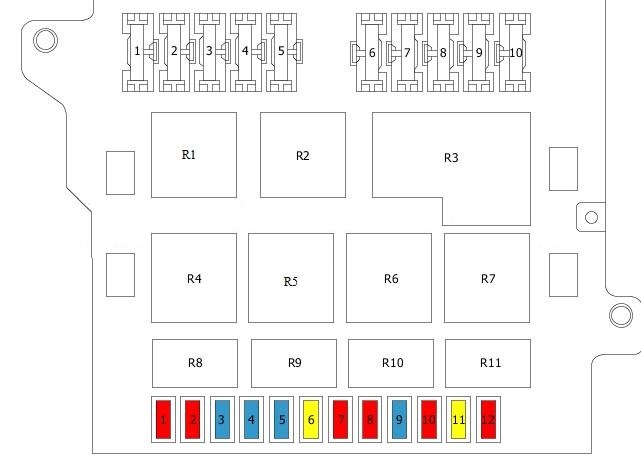

Diagrama de fusíveis para Chrysler Voyager, modelos 2001-2007.

Nº Ampere [A] Descrição
Nº Ampere [A] Descrição
fusível 1 10 A Unidade de controle da carroceria
fusível 2 10 A Painel de instrumentos;

Unidade de controle da transmissão.
fusível 3 15A Módulo do limpador;

Piscas;

Luz de posição dianteira direita/pisca.
fusível 4 15A Faróis de neblina
fusível 5 15A Módulo do limpador;

Luz de posição dianteira esquerda/pisca;

Iluminação da placa de matrícula;

Interruptor dos faróis.
fusível 6 20A Centro de mensagens;

Controle de aquecimento do ar condicionado;

Motor do limpador traseiro.
fusível 7 10 A Espelhos elétricos
fusível 8 10 A Relé do alto-falante
fusível 9 15A Desembaçador elétrico do limpador
fusível 10 10 A Rádio
fusível 11 20A Aquecimento do ar condicionado traseiro
fusível 12 10 A Relé de aquecimento do vidro traseiro;

Espelho retrovisor elétrico;

Luz intermitente;

Sistema de luzes diurnas.
R1 Relé de destravamento da porta
R2 Relé de travamento da porta
R3 Sistema de luzes diurnas;

Piscas.
R4 Relé de destravamento da porta do motorista
Leggere  Chrysler Pacifica Touring (2003-2008) – especificações da lâmpada
Nº Ampere [A] Descrição
R5   Módulo do limpador
R6   Relé de rebatimento elétrico dos espelhos
R7   Relé de extensão elétrica dos espelhos
R8   Relé do vidro traseiro aquecido
R9   Relé do alto-falante
R10   Relé dos faróis de neblina
R11   Relé de iluminação de conforto
1 9A Relé da bomba de combustível;

Relé de reserva;

Relé da embreagem do compressor do ar condicionado;

Unidade de controle do motor (PCM);

Solenóide de recirculação dos gases de escape;

Solenóide de ventilação de vapores;

Diagrama de fusíveis do compartimento do motor, fusível 27.
2
3 9A Motor da fechadura da tampa traseira;

Contato da porta deslizante, traseira esquerda.
4
5
6
7 9A Bombas do lavador dianteiro e traseiro;

Relé da tomada de acessórios.
8 9A Interruptor, janela esquerda elétrica
9 9A Interruptor, ;

Interruptor, alimentação da janela direita.
10

Diagrama de fusíveis do compartimento do motor.

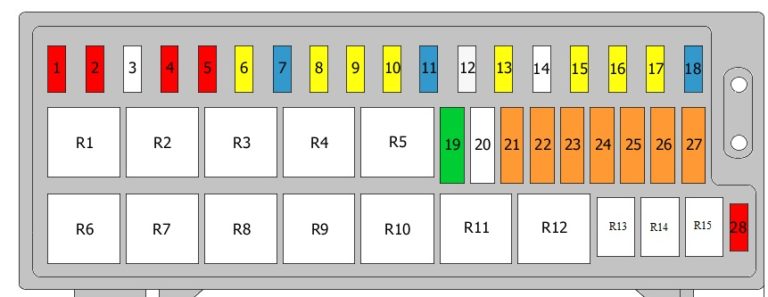

Diagrama de fusíveis do compartimento do motor do Chrysler Voyager (2001-2007).

Fusível 1
Controlador do airbag – 10,0 A

Fusível 2
Controlador do airbag – 10,0 A

Fusível 3

Fusível de reserva

Fusível 4
Farol com luzes baixas esquerda – 10,0 A

Fusível 5
Farol com luzes baixas direita – 10,0 A

Fusível 6
Relé dos faróis de neblina

Farol com luzes baixas esquerda – 20,0 A

Fusível 7
Farol com luzes baixas direita
Faróis direitos – 15,0 A

Fusível 8
Isqueiro
20,0 A

Fusível 9
Buzina

Relé da buzina – 20,0 A

Fusível 10
Diagrama de fusíveis da cabine – 20,0 A

Fusível 11
Relé da embreagem do compressor do ar condicionado – 15,0 A

Fusível 12
Unidade de controle ABS – 25,0 A

Fusível 13
Interruptor das luzes de freio
20,0 A

Fusível 14
Fusível/relé de reserva

Fusível 15
Relé de controle da transmissão
20,0 A

Fusível 16
Relé da bomba de combustível
Unidade de controle do sistema de transmissão (PCM)
20,0 A

Fusível 17
Relé de desligamento automático
20,0 A

Fusível 18
Espelhos elétricos
Diagrama de fusíveis da cabine
15,0 A

Fusível 19
Relé do limpador
30,0 A

Fusível 20
Não utilizado

Fusível 21
Relé do motor do ventilador dianteiro
40,0 A

Fusível 22
Relé das luzes de posição
40,0 A

Fusível 23
Interruptor de ignição
Relé do motor de partida
40,0 A

Fusível 24
Relé 1 do ventilador de arrefecimento

Relé 2 do ventilador de arrefecimento
40,0 A
Fusível 25

Controlador ABS
40,0 A

Fusível 26
Travamento central
Diagrama de fusíveis da cabine
40,0 A

Fusível 27
Vidro traseiro aquecido
Diagrama de fusíveis da cabine
40,0 A

Fusível 28
Assentos com memória
Módulo dos espelhos elétricos
Diagrama de fusíveis da cabine
10,0 A

Relé R1

Relé do isqueiro
Tomada de acessórios

Relé R2
Relé dos limpadores de alta/baixa

Relé R3
Relé do limpador

Relé R4
Relé da fiação principal

Relé R5
Relé da fiação dos faróis

Relé R6
Relé de reserva

Relé R7
Relé da buzina

Relé R8
Relé da embreagem do compressor do ar condicionado

Relé R9
Relé de reserva

Relé R10
Relé do motor do ventilador dianteiro

Relé R11
Relé de partida

Relé R12
Relé das luzes de posição

Relé R13

Relé de controle da transmissão

Relé R14

Relé da bomba de combustível
Relé adicional, bomba de combustível

Relé R15

Relé de desligamento automático.

Diagrama de fusíveis e relés – Chrysler Voyager

Aplica-se a veículos novos nos anos:

2008.

O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, próximo à bateria.

Contém fusíveis de cartucho e mini fusíveis. A etiqueta de identificação de cada elemento pode ser impressa ou gravada na parte interna da tampa. Os números dentro da tampa do TIPM correspondem à tabela a seguir.

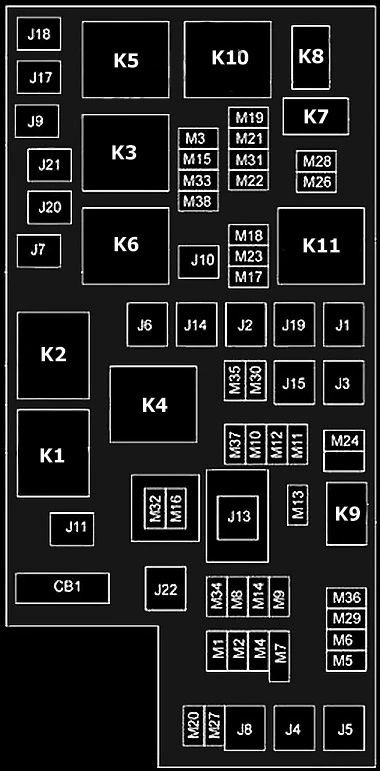

Diagrama do Módulo de Potência Totalmente Integrado (TIPM) do Chrysler Voyager.

Soquete Fusível de cartucho Mini fusível Descrição
Soquete Fusível de cartucho Mini fusível Descrição
J1 40 A verde — Assento rebatível elétrico
J2 30 Amp rosa — Módulo da porta
J3 40 A verde — Módulo da porta traseira (nó da porta traseira)
J4 25 Amp natural — Nó da porta do motorista
J5 25 Amp natural — Nó da porta do passageiro
J6 40 A verde — Bomba do sistema de travagem antibloqueio (ABS)/ESP
J7 30 Amp rosa — Válvula do sistema de travagem antibloqueio (ABS)
J8 40 A verde — Assento com memória de potência (se presente)
J9 40 A verde — Motor PZEV/combustível variável
J10 30 Amp rosa — Relé do limpador de faróis/válvula de ajuste manual
J11 30 Amp rosa — Módulo da porta deslizante com potência
J13 60 A amarelo — Consumo após desligamento da ignição (IOD) — principal
J14 40 A verde — Aquecedor do vidro traseiro
J15 30 Amp rosa — Ventilador traseiro
J17 40 A verde — Eletroímã do motor de partida
J18 20 A amarelo — Módulo de controle do sistema de propulsão (PCM) Faixa de transmissão
J19 60 A amarelo — Ventilador do radiador
J20 30 Amp rosa — Limpador dianteiro
J21 20 A amarelo — Bicos dianteiros/traseiros
J22 25 Amp natural — Módulo do teto solar
M1 15 A azul Luz de freio central superior (CHMSL)/interruptor de freio
M2 — 20 A amarelo Iluminação do reboque
M3 — 20 A amarelo —
M4 — 10 A vermelho Reboque
M5 — 25 Amp natural Inversor
M6 — 20 A amarelo —
M7 — 20 A amarelo No ponto de alimentação nº 2 (SELEÇÃO BATT/ACC)
M8 — 20 A amarelo Assento dianteiro aquecido (se presente)
Soquete Fusível de cartucho Mini fusível Descrição
M9 — 20 A amarelo Assento traseiro aquecido (se presente)
M10 20 A amarelo Desativação da ignição — sistema de entretenimento do veículo (IOD-VES), receptor de áudio via satélite digital (SDARS), DVD, módulo viva-voz (HFM), mecanismo universal de abertura de porta de garagem (UGDO), luz do banheiro (VANITY LP)
M11 10 A vermelho (consumo após desligamento da ignição) IOD-HVAC/ATC, MW SENSR, lâmpada sob o capô (UH LMP)
M12 — 30 A verde Amplificador (AMP)
M13 20 A amarelo Nó de ignição da cabine (IOD-CCN). Módulo de controle sem fio (WCM), buzina, módulo de tempo (CLK MOD), interruptor multifuncional (MULTI-FCTN SW)
M14 — 20 A amarelo Reboque (somente exportação)
M15 — 20 A amarelo COL MOD, IR SNS, ventilação do aquecedor, ar condicionado/controle automático de temperatura (HVAC/ATC), espelho retrovisor (RR VW MIR), nó da cabine (CCN), interruptor da caixa de transferência (T-CASE SW), RUN/ST, interruptor multifuncional (MULTIFTCN SW), monitor de pressão dos pneus (TPM), módulo das velas de incandescência (GLW PLG MOD) — somente para exportação Diesel
M16 10 A vermelho Controlador de dispositivos de retenção de passageiros/módulo de classificação de passageiros (ORC/OCM)
M17 — 15 A azul Luz traseira esquerda/iluminação da placa de matrícula/estacionamento (LT-TAIL/LIC/PRK LMP)
M18 15 A azul Luz traseira direita/estacionamento/operação (RT-TAIL/PRK/RUN LMP)
M19 — 25 Amp Natural Desativação automática (ASD #1 e #2)
M20 15 A azul Iluminação interior do nó da cabine (CCN INT LIGHT), grupo de interruptores (SW BANK), módulo de controle da direção (SCM)
M21 — 20 A amarelo Desativação automática (ASD #3)
M22 — 10 A vermelho Buzina direita (Buzina RT (alta/baixa)
M23 — 10 A vermelho Buzina esquerda (Buzina LT (alta/baixa)
M24 — 25 Amp Natural Limpador traseiro
M25 20 A amarelo Bomba de combustível (FUEL PUMP), bomba de elevação diesel (DSL LIFT PUMP) – somente para exportação
M26 10 A vermelho Interruptor de alimentação do espelho (PWR MIRR SW), interruptor do vidro do motorista (DRVR WIND SW)
M27 10 A vermelho Interruptor de ignição (IGN SW), módulo do vidro (WIN MOD)
M28 10 A vermelho Controlador de próxima geração (NGC), canal de transmissão (TRANS FEED), J1962
M29 — 10 A vermelho Módulo de classificação de passageiros (OCM)
M30 15 A azul Módulo do limpador traseiro (RR WIPER MOD), espelho rebatível elétrico (PWR FOLD MIR)
M31 — 20 A amarelo Luzes de ré (LUCI B/U)
M32 10 A vermelho Controlador de dispositivos de retenção de passageiros (ORC), TT EUROPE
M33 10 A vermelho Controlador de próxima geração (NGC), controlador global do motor do sistema de propulsão (GPEC)
M34 10 A vermelho Assistente de estacionamento (PRK ASST). Ventilação do aquecedor, módulo do ar condicionado (HVAC MOD), lavagem dos faróis (HDLP WASH), bússola (COMPAS)
M35 — 10 A vermelho Espelhos aquecidos
M36 — 20 A amarelo No ponto de alimentação nº 3 (BATT)
M37 10 A vermelho Sistema de travagem antibloqueio (ABS), programa eletrônico de estabilidade (ESP), interruptor da luz de freio (STP LP SW), controle da bomba de combustível
M38 — 25 Amp Natural Motores de travamento/destravamento (LOCK/UNLOCK MTRS)
Os espelhos com aquecimento, a tomada de alimentação no painel de instrumentos inferior e o console central removível, quando na posição frontal, são equipados com fusíveis de reinício automático que só podem ser assistidos por um revendedor autorizado. Os assentos ajustáveis eletricamente são protegidos por um fusível de 30 A localizado sob o assento do motorista. Os vidros elétricos são protegidos por um fusível automático de 25 A localizado sob o painel de instrumentos, próximo à coluna de direção. Em caso de perda temporária ou permanente desses sistemas, entre em contato com um revendedor autorizado para obter assistência.

Diagrama de fusíveis e relés – Chrysler Voyager

Aplica-se a veículos novos nos anos:

2009.

O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, próximo à bateria.

Contém fusíveis de cartucho e mini fusíveis. A etiqueta de identificação de cada elemento pode ser impressa ou gravada na parte interna da tampa. Os números dentro da tampa do TIPM correspondem à tabela a seguir.

Localização do TIPM e diagrama de fusíveis no compartimento do motor do Voyager.

Soquete Fusível de cartucho Mini fusível Descrição
Soquete Fusível de cartucho Mini fusível Descrição
J1 40 A verde — Assento rebatível elétrico
J2 30 Amp Rosa — Módulo da porta traseira
J3 30 Amp Rosa — Módulo da porta traseira (nó da porta traseira)
J4 25 Amp Natural — Nó da porta do motorista
J5 25 Amp Natural — Nó da porta do passageiro
J6 40 A verde Bomba do sistema de travagem antibloqueio (ABS)/ESP
J7 30 Amp Rosa Válvula do sistema de travagem antibloqueio (ABS)/ESP
J8 40 A verde — Assento com memória de potência (se presente)
J9 40 A verde — Motor PZEV/combustível variável
J10 30 Amp Rosa — Relé do limpador de faróis/válvula de ajuste do coletor
J11 30 Amp Rosa — Módulo de potência da porta deslizante/relé de bloqueio Thatcham
J13 60 A amarelo — Drenagem após desligamento da ignição (IOD) – principal
J14 40 A verde — Aquecedor da janela traseira
J15 30 Amp Rosa — Ventilador traseiro
J17 40 A verde — Solenoide do motor de arranque
J18 20 A azul Módulo de controle do sistema de propulsão (PCM) Gama de transmissão
J19 60 A amarelo — Ventilador do radiador
J20 30 Amp Rosa — Limpador dianteiro
J21 20 A azul — Pulverizador dianteiro/traseiro
J22 25 Amp Natural — Módulo do teto solar
M1 15 A azul Luz de freio superior central (CHMSL)/interruptor de freio
M2 — — —
M3 — 20 A amarelo Fusível de reposição
M4 — 10 A vermelho Reboque
M5 — 25 Amp Natural Inversor
M6 — 20 A amarelo Ponto de alimentação nº 1 (ACC), sensor de chuva
M7 20 A amarelo Ponto de alimentação nº 2 (SELEÇÃO BATT/ACC)
M8 — 20 A amarelo Assento aquecido dianteiro (se presente)
Soquete Fusível de cartucho Mini fusível Descrição
M9 — 20 A amarelo Assento traseiro aquecido (se presente)
M10 15 A azul Desativação da ignição — sistema de entretenimento do veículo (IOD-VES), receptor de áudio via satélite digital (SDARS), DVD, módulo viva-voz (HFM), abridor de porta de garagem universal (UGDO), luz do espelho (VANITY LP), módulo de streaming de vídeo
M11 — 10 A vermelho (drenagem após desligamento da ignição) IOD-HVAC/ATC
M12 — 30 A verde Amplificador (AMP)/Rádio
M13 20 A amarelo Drenagem após desligamento da ignição — nó da cabine (IOD-CCN), sirene, módulo do relógio (CLK MOD), interruptor multifuncional (MULTI-FCTN SW)/ITM
M14 — 20 A amarelo Fusível de reposição
M15 — 20 A amarelo Espelho retrovisor (RR VW MIR), nó da cabine (CCN), interruptor multifuncional (MULTIFTCN SW), monitor de pressão dos pneus (TPM), módulo de velas (GLW PLG MOD) — apenas para exportação a diesel, grupo de transmissão (efeito Hall), redução de ruído (ANC)
M16 10 A vermelho Controlador de dispositivos de retenção de passageiros/módulo de classificação de passageiros (ORC/OCM)
M17 15 A azul Luz traseira esquerda/iluminação da placa de matrícula/estacionamento (LT-TAIL/LIC/PRK LMP), luzes diurnas
M18 15 A azul Luz traseira direita/estacionamento/para condução (RT-TAIL/PRK/RUN LMP)
M19 — 25 Amp Natural Desativação automática (ASD #1 e #2)
M20 — 15 A azul Iluminação interior do nó da cabine (CCN INT LIGHT), grupo de interruptores (SW BANK), módulo de controle do sistema de direção (SCM), volante de interruptores
M21 — 20 A amarelo Desativação automática (ASD #3)
M22 — 10 A vermelho Buzina direita (Buzina RT (alta/baixa)
M23 — 10 A vermelho Buzina esquerda (buzina LT (alta/baixa)
M24 — 25 Amp Natural Limpador traseiro
M25 20 A amarelo Bomba de combustível (FUEL PUMP), bomba de elevação a diesel (DSL LIFT PUMP) — apenas para exportação
M26 10 A vermelho Interruptor de alimentação do espelho (PWR MIRR SW), interruptor da janela do motorista (DRVR WIND SW)
M27 10 A vermelho Interruptor de ignição (IGN SW), módulo da janela (WIN MOD), PEM. Bloqueio da coluna de direção
M28 10 A vermelho Controlador de próxima geração (NGC), PCM, alimentação da transmissão (TRANS FEED), TCM
M29 10 A vermelho Módulo de classificação de passageiros (OCM)
M30 15 A azul Módulo do limpador traseiro (RR WIPER MOD), espelho rebatível elétrico (PWR FOLD MIR), cabo de diagnóstico J1962
M31 — 20 A amarelo Luzes de marcha-atrás (LAMPY B/U)
M32 10 A vermelho Controlador de dispositivos de retenção de passageiros (ORC), TT EUROPE
M33 10 A vermelho Controlador de próxima geração (NGC), Controlador do motor Global Powertrain (GPEC), TCM
M34 10 A vermelho Assistente de estacionamento (PRK ASST), ventilação de aquecimento, módulo de ar condicionado (HVAC MOD), lavagem de faróis (HDLP WASH), bússola (COMPAS), sensor infravermelho, câmera traseira, luzes das portas, lanterna, AHLM, relé Diesel, aquecimento da cabine, ventilador do radiador – Diesel
M35 — 10 A vermelho Espelhos aquecidos
M36 — 20 A amarelo Ponto de alimentação nº 3 (BATT)
M37 10 A vermelho Sistema de travagem antibloqueio (ABS), programa eletrónico de estabilidade (ESP), interruptor da luz de travagem (STP LP SW), controlo da bomba de combustível Rly Hi
M38 25 Amp Natural Motores de travamento/destravamento das portas (travamento/destravamento MTRS), motores de travamento/destravamento da tampa traseira
Os espelhos com aquecimento, a tomada de alimentação no painel de instrumentos inferior e a consola central removível na posição dianteira estão equipados com fusíveis de reinício automático que só podem ser assistidos por um concessionário autorizado. Os bancos ajustáveis eletricamente são protegidos por um fusível de 30 A localizado sob o banco do condutor. Os vidros elétricos são protegidos por um interruptor automático de 25 A localizado sob o painel de instrumentos, perto da coluna de direção. Em caso de perda temporária ou permanente destes sistemas, contacte um concessionário autorizado para obter assistência.

Diagrama de fusíveis e relés – Chrysler Voyager

Aplica-se a veículos novos nos anos:

2010.

O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, próximo à bateria.

Contém fusíveis de cartucho e mini fusíveis. A etiqueta de identificação de cada elemento pode ser impressa ou gravada na parte interna da tampa. Os números dentro da tampa do TIPM correspondem à tabela abaixo.

Detalhes do Módulo de Potência Totalmente Integrado (TIPM) do Chrysler Voyager.

Soquete Fusível de cartucho Mini fusível Descrição
Soquete Fusível de cartucho Mini fusível Descrição
J1 40 A verde — Assento rebatível elétrico
J2 30 Amp rosa — Módulo da porta traseira
J3 30 Amp rosa Módulo da porta traseira (nó da porta traseira)
J4 25 Amp natural — Nó da porta do motorista
J5 25 Amp natural — Nó da porta do passageiro
J6 40 A verde Bomba do sistema de travagem antibloqueio/controlo de estabilidade
J7 30 Amp rosa — Válvula do sistema de travagem antibloqueio/controlo de estabilidade
J8 40 A verde — Assento com memória de potência – se presente
J9 40 A verde Emissões de veículos com zero parcial/combustível flexível
J10 30 Amp rosa Relé do limpador de faróis/válvula de ajuste do coletor
J11 30 Amp rosa Módulo de potência da porta deslizante / alimentação do relé de bloqueio do módulo antirroubo
J13 60 A amarelo Drenagem após desligamento da ignição (IOD) – Principal
J14 40 A verde — Aquecedor da janela traseira
J15 30 Amp rosa — Ventilador traseiro
J17 40 A verde — Solenoide do motor de arranque
J18 20 A azul Módulo de controle do sistema de transmissão, faixa de transmissão
J19 60 A amarelo — Ventilador do radiador
J20 30 Amp rosa — Limpador dianteiro
J21 20 A azul — Lavador dianteiro/traseiro
J22 25 Amp natural — Módulo do teto solar
M1 — 15 A azul Luz de freio traseira central/interruptor de freio
M2 — — —
M3 — 20 A amarelo Fusível de reposição
M4 — 10 A vermelho Reboque
M5 — 25 Amp natural Inversor
M6 — 20 A amarelo Ponto de alimentação nº 1 (ACC), sensor de chuva
M7 — 20 A amarelo Ponto de alimentação nº 2 (SELEÇÃO BATT/ACC)
M8 — 20 A amarelo Assento aquecido dianteiro – se presente
Leggere  Chrysler 300C (2018) – Caixa de fusíveis
Soquete Fusível de cartucho Mini fusível Descrição
M9 20 A amarelo Assento traseiro aquecido – se presente
M10 15 A azul Desativação da ignição – sistema de vídeo, rádio via satélite, DVD, módulo viva-voz, abridor de porta de garagem universal, luz de cortesia, módulo de streaming de vídeo em tempo real
M11 — 10 A vermelho Drenagem após desligamento da ignição – sistema de controle de clima
M12 — 30 A verde Amplificador (AMP)/Rádio
M13 20 A amarelo Drenagem após desligamento da ignição — conjunto de indicadores, sirene, módulo do relógio, interruptor multifuncional/ITM
M14 — 20 A amarelo Fusível de reposição
M15 20 A amarelo Espelho, conjunto de indicadores, interruptor multifuncional, monitor de pressão dos pneus, módulo de velas – exportação apenas para diesel, interruptor AssyShifter (efeito Hall), redução de ruído acústico
M16 10 A vermelho Módulo do airbag/módulo de classificação de passageiros
M17 15 A azul Luz traseira esquerda/iluminação da placa de matrícula/estacionamento, luzes de presença
M18 15 A azul Luz traseira direita/luzes de posição/luzes de presença
M19 25 Amp Natural Desativação automática nº 1 e nº 2
M20 15 A azul Iluminação interior do conjunto de indicadores, grupo de interruptores, módulo da coluna de direção, volante de interruptores
M21 — 20 A amarelo Desativação automática nº 3
M22 — 10 A vermelho Buzina direita (alta/baixa)
M23 — 10 A vermelho Buzina esquerda (alta/baixa)
M24 — 25 Amp Natural Limpador traseiro
M25 20 A amarelo Bomba de combustível, bomba de elevação a diesel – apenas para exportação
M26 — 10 A vermelho Interruptor de alimentação do espelho, interruptor da janela do motorista
M27 10 A vermelho Interruptor de ignição, módulo de controle sem fio, módulo de acesso sem chave, bloqueio da coluna de direção
M28 10 A vermelho Módulo de controle do sistema de transmissão, alimentação da transmissão, módulo de controle da transmissão
M29 — 10 A vermelho Módulo de classificação de passageiros
M30 15 A azul Módulo do limpador traseiro, espelho rebatível elétrico, cabo de diagnóstico J1962
M31 — 20 A amarelo Luzes de marcha-atrás
M32 — 10 A vermelho Módulo do airbag, TT EUROPA
M33 10 A vermelho Módulo de controle do sistema de transmissão, módulo de controle da transmissão
M34 10 A vermelho Assistência ao estacionamento, módulo do sistema de climatização do aquecimento, lavador de faróis, bússola, sensor infravermelho, câmera traseira, luzes das portas FT Drv/pass, lanterna, AHLM, relé de aquecimento da cabine Diesel, ventilador com rádio Diesel
M35 — 10 A vermelho Espelhos aquecidos
M36 — 20 A amarelo Ponto de alimentação nº 3
M37 10 A vermelho Sistema de travagem antibloqueio, sistema de controle de estabilidade, interruptor das luzes de travagem, controle da bomba de combustível Rly Hi Control
M38 25 Amp Natural Motores de travamento/destravamento das portas, motores de travamento/destravamento da tampa traseira
Os espelhos com aquecimento, o ponto de alimentação no painel de instrumentos inferior e a consola central removível na posição dianteira estão equipados com fusíveis de reinício automático que só podem ser assistidos por um concessionário autorizado. Os bancos ajustáveis eletricamente são protegidos por um fusível de 30 A localizado sob o banco do condutor. Os vidros elétricos são protegidos por um interruptor automático de 25 A localizado sob o painel de instrumentos, perto da coluna de direção. Em caso de perda temporária ou permanente destes sistemas, contacte um concessionário autorizado para obter assistência.

Diagrama de fusíveis e relés – Chrysler Voyager

Aplica-se a veículos novos nos anos:

2011.

O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, próximo à bateria.

Contém fusíveis de cartucho e mini fusíveis. A etiqueta que identifica cada elemento pode ser impressa ou gravada na parte interna da tampa. Os números dentro da tampa do TIPM correspondem à tabela abaixo.

Diagrama de fusíveis e relés do TIPM do Chrysler Voyager.

Soquete Fusível de cartucho Mini – Fusível Descrição
Soquete Fusível de cartucho Mini – Fusível Descrição
J1 40 A verde — Assento rebatível elétrico
J2 30 Amp Rosa — Módulo da porta traseira
J3 30 Amp Rosa — Módulo da porta traseira (nó da porta traseira)
J4 25 Amp Natural — Nó da porta do motorista
J5 25 Amp Natural — Nó da porta do passageiro
J6 40 A verde Bomba do sistema de travagem antibloqueio/controlo de estabilidade
J7 30 Amp Rosa – Válvula do sistema de travagem antibloqueio/controlo de estabilidade
J8 40 A verde — Assento com memória de potência – se presente
J9 40 A verde Emissões de veículos com zero parcial/combustível flexível
J10 30 Amp Rosa Relé do limpador de faróis/válvula de ajuste do coletor
J11 30 Amp Rosa Módulo de potência da porta deslizante/conexão do relé do módulo antirroubo
J13 60 A amarelo — Drenagem após desligamento da ignição (IOD) – principal
J14 40 A verde — Desembaçador da janela traseira
J15 30 Amp Rosa — Ventilador dianteiro
J17 40 A verde — Solenoide do motor de arranque
J18 20 A azul — Módulo de controle do sistema de transmissão, faixa de transmissão
J19 60 A amarelo — Ventilador do radiador
J20 30 Amp Rosa — Limpador dianteiro
J21 20 A azul — Limpador de para-brisa dianteiro/traseiro
J22 25 Amp Natural — Módulo do teto solar
M1 — 15 A azul Luz de freio traseira central/interruptor de freio
M2 — — —
M3 — 20 A amarelo Fusível de reposição
M4 — 10 A vermelho Reboque
M5 — 25 Amp Natural Inversor
M6 — 20 A amarelo Ponto de alimentação nº 1 (ACC), sensor de chuva
M7 — 20 A amarelo Ponto de alimentação nº 2 (SELEÇÃO BATT/ACC)
M8 — 20 A amarelo Assento aquecido dianteiro – se presente
Soquete Fusível de cartucho Mini – Fusível Descrição
M9 — 20 A amarelo Assento traseiro aquecido – se presente
M10 15 A azul Desativação da ignição – sistema de vídeo, rádio via satélite, DVD, módulo viva-voz, abridor de porta de garagem universal, luz de cortesia, módulo de streaming de vídeo
M11 10 A vermelho Drenagem após desligamento da ignição – sistema de climatização
M12 — 30 A verde Amplificador (AMP)/Rádio
M13 20 A amarelo Drenagem após desligamento da ignição – painel de instrumentos, sirene, módulo do relógio, controlador multifuncional/ITM
M14 — 20 A amarelo Fusível de reposição
M15 20 A amarelo Espelho, painel de instrumentos, controlador multifuncional, monitor de pressão dos pneus, módulo de velas – apenas para exportação de motores a diesel, alavanca de câmbio (efeito Hall), redução de ruído acústico
M16 10 A vermelho Módulo do airbag/módulo de classificação de passageiros
M17 15 A azul Luz traseira esquerda / iluminação da placa de matrícula / luz de estacionamento, luz de presença
M18 — 15 A azul Luz traseira direita/luz de estacionamento/luz de presença
M19 — 25 Amp Natural Desativação automática nº 1 e nº 2
M20 15 A azul Iluminação interior do painel de instrumentos, grupo de interruptores, módulo da coluna de direção, volante de interruptores
M21 — 20 A amarelo Desativação automática nº 3
M22 — 10 A vermelho Buzina direita (alta/baixa)
M23 — 10 A vermelho Buzina esquerda (alta/baixa)
M24 — 25 Amp Natural Limpador traseiro
M25 20 A amarelo Bomba de combustível, bomba de elevação a diesel – apenas para exportação
M26 — 10 A vermelho Interruptor de alimentação do espelho, interruptor da janela do motorista
M27 10 A vermelho Interruptor de ignição, módulo de controle sem fio, módulo de acesso sem chave, travamento da coluna de direção
M28 10 A vermelho Módulo de controle do sistema de transmissão, alimentação da transmissão, módulo de controle da transmissão
M29 — 10 A vermelho Módulo de classificação de passageiros
M30 15 A azul Módulo do limpador traseiro, espelho rebatível elétrico, cabo de diagnóstico J1962
M31 — 20 A amarelo Luzes de marcha-atrás
M32 — 10 A vermelho Módulo do airbag, TT EUROPA
M33 10 A vermelho Módulo de controle do sistema de transmissão, módulo de controle da transmissão
M34 10 A vermelho Assistência ao estacionamento, módulo do sistema de climatização do aquecimento, lavador de faróis, bússola, sensor infravermelho, câmera traseira, luzes das portas FT Drv/Pass, lanterna, AHLM, relé de aquecimento da cabine Diesel, ventilador com rádio Diesel
M35 — 10 A vermelho Espelhos aquecidos
M36 — 20 A amarelo Ponto de alimentação nº 3
M37 10 A vermelho Sistema de travagem antibloqueio, sistema de controle de estabilidade, interruptor das luzes de travagem, controle da bomba de combustível Rly Hi Control
M38 25 Amp Natural Motores de travamento/destravamento das portas, motores de travamento/destravamento da tampa traseira
Os espelhos com aquecimento, o ponto de alimentação no painel de instrumentos inferior e a consola central removível na posição dianteira estão equipados com fusíveis de reinício automático que só podem ser assistidos por um concessionário autorizado. Os bancos ajustáveis eletricamente são protegidos por um fusível de 30 A localizado sob o banco do condutor. Os vidros elétricos são protegidos por um interruptor automático de 25 A localizado sob o painel de instrumentos, perto da coluna de direção. Em caso de perda temporária ou permanente destes sistemas, contacte um concessionário autorizado para obter assistência.

Diagrama de fusíveis e relés – Chrysler Voyager

Aplica-se a veículos novos nos anos:

2012.

O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, próximo à bateria.

Contém fusíveis de cartucho e mini fusíveis. A etiqueta que identifica cada elemento pode ser impressa ou gravada na parte interna da tampa. Os números dentro da tampa do TIPM correspondem à tabela abaixo.

Visão geral do Módulo de Potência Totalmente Integrado (TIPM) do Voyager.

Soquete Fusível de cartucho Mini – Fusível Descrição
Soquete Fusível de cartucho Mini – Fusível Descrição
J1 40 A verde — Assento rebatível elétrico
J2 30 Amp Rosa — Módulo da porta traseira
J3 30 Amp Rosa — Módulo das portas traseiras
J4 25 Amp Natural — Nó da porta do motorista
J5 25 Amp Natural — Nó da porta do passageiro
J6 40 A verde Bomba do sistema de travagem antibloqueio/controlo de estabilidade
J7 30 Amp Rosa Válvula do sistema de travagem antibloqueio/controlo de estabilidade
J8 40 A verde — Assento com memória de potência – se presente
J9 40 A verde Motor do veículo com emissões parciais zero/combustível flexível – se presente
J10 30 Amp Rosa Válvula para lavagem de faróis/coletor de admissão – se presente
J11 30 Amp Rosa Módulo da porta deslizante/módulo antirroubo – se presente
J12 30 Amp Rosa Ventilador traseiro HVAC, motor do ventilador do radiador
J13 60 A amarelo — Drenagem após desligamento da ignição (IOD) – principal
J14 40 A verde — Aquecimento do vidro traseiro
J15 40 A verde — Ventilador dianteiro
J17 40 A verde — Solenoide do motor de arranque
J18 20 A azul — Módulo de controle do sistema de transmissão, faixa de transmissão
J19 60 A amarelo — Ventilador do radiador
J20 30 Amp Rosa — Limpador dianteiro
J21 20 A azul — Lâmpada de luz dianteira/traseira
J22 25 Amp Natural — Módulo do teto solar
M1 — 15 A azul Luz de freio traseira central/interruptor de freio
M2 20 A amarelo Iluminação do reboque, faróis de nevoeiro dianteiros, sensor de bateria inteligente (IBS)
M3 20 A amarelo Bloqueio do eixo dianteiro/traseiro, motor da bomba de vácuo
M4 — 10 A vermelho Reboque
M5 — 25 Amp Natural Inversor
M6 20 A amarelo Ponto de alimentação nº 1 (ACC), sensor de chuva, isqueiro (painel de instrumentos ou consola traseira)
M7 20 A amarelo Ponto de alimentação nº 2 (SELEÇÃO BATT/ACC) – Assento central ou com consola traseira
M8 — 20 A amarelo Assento dianteiro aquecido – se presente
Soquete Fusível de cartucho Mini – Fusível Descrição
M9 — 20 A amarelo Assento traseiro aquecido – se presente
M10 15 A azul Desconexão de energia – sistema de vídeo, rádio via satélite, DVD, módulo viva-voz, abridor de porta de garagem universal, luz de cortesia, módulo de streaming de vídeo – se presente
M11 — 10 A vermelho Sistema de climatização
M12 — 30 A verde Amplificador/Rádio
M13 20 A amarelo Conjunto de indicadores, sirene, módulo do relógio, interruptor multifuncional – dependendo do equipamento
M14 — 20 A amarelo Reboque – se presente
M15 20 A amarelo Espelho retrovisor, conjunto de indicadores, interruptor multifuncional, monitor de pressão dos pneus, módulo de velas de ignição – se presente
M16 10 A vermelho Módulo do airbag/módulo de classificação de passageiros
M17 15 A azul Luz traseira esquerda/iluminação da placa de matrícula/iluminação de estacionamento, luzes diurnas
M18 — 15 A azul Luz traseira direita/iluminação de estacionamento/luzes diurnas
M19 — 25 Amp Natural Sistema de transmissão
M20 15 A azul Iluminação interior do conjunto de indicadores, grupo de interruptores, módulo da coluna de direção, interruptores do volante
M21 — 20 A amarelo Sistema de transmissão
M22 — 10 A vermelho Buzina
M23 — 10 A vermelho Buzina
M24 — 25 Amp Natural Limpador traseiro
M25 20 A amarelo Bomba de combustível, bomba de elevação a diesel – se presente
M26 10 A vermelho Interruptor de alimentação do espelho, interruptor da janela do motorista
M27 10 A vermelho Módulo de controle sem fio, módulo de acesso sem chave
M28 — 10 A vermelho Sistema de transmissão, módulo de controle da transmissão
M29 — 10 A vermelho Módulo de classificação de passageiros
M30 — 15 A azul Módulo do limpador traseiro, espelho rebatível elétrico
M31 — 20 A amarelo Luzes de marcha-atrás
M32 10 A vermelho Módulo do airbag, THATCHUM – se presente
M33 — 10 A vermelho Sistema de transmissão
M34 10 A vermelho Assistência ao estacionamento, módulo de controle do aquecimento HVAC, lavador de faróis, bússola, câmera traseira, luzes das portas, lanterna, relé de aquecimento da cabine Diesel, ventilador com rádio Diesel – dependendo do equipamento
M35 — 10 A vermelho Espelhos aquecidos
M36 — 20 A amarelo Ponto de alimentação nº 3 (painel de instrumentos ou consola central)
M37 10 A vermelho Sistema ABS, controle de estabilidade, luz de freio, bomba de combustível
M38 25 Amp Natural Motores de travamento/destravamento das portas, motores de travamento/destravamento da tampa traseira
Os espelhos com aquecimento, a tomada de alimentação no painel de instrumentos inferior e a consola central removível na posição dianteira estão equipados com fusíveis de reinício automático que só podem ser reparados por um concessionário autorizado. Os bancos ajustáveis eletricamente são protegidos por um fusível de 30 A localizado sob o banco do condutor. Os vidros elétricos são protegidos por um interruptor automático de 25 A localizado sob o painel de instrumentos, perto da coluna de direção. Em caso de perda temporária ou permanente destes sistemas, contacte um concessionário autorizado para obter assistência.

Diagram de fusíveis e relés – Chrysler Voyager

Aplica-se a veículos novos nos anos:

Leggere  Chrysler Pacifica CS (2004-2008) – caixa de fusíveis

2013, 2014, 2015.

O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, perto da bateria.

Contém fusíveis de cartucho e mini fusíveis. A etiqueta de identificação de cada elemento pode ser impressa ou gravada na parte interna da tampa. Os números dentro da tampa do TIPM correspondem à tabela abaixo.

Diagrama de fusíveis e relés do TIPM do Chrysler Voyager, próximo à bateria.

Soquete Fusível de cartucho Mini fusível Descrição
Soquete Fusível de cartucho Mini fusível Descrição
J1 40 A verde — Assento rebatível elétrico
J2 30 Amp Rosa — Módulo da porta traseira
J3 30 Amp Rosa — Módulo da porta traseira
J4 25 Amp Natural — Nó da porta do motorista
J5 25 Amp Natural — Nó da porta do passageiro
J6 40 A verde — Bomba de freio antibloqueio/sistema de controle de estabilidade
J7 30 Amp Rosa — Válvula de freio antibloqueio/sistema de controle de estabilidade
J8 40 A verde — Assento com memória de potência – se presente
J9 40 A verde Emissões parciais zero do motor do veículo/combustível variável – se presente
J10 30 Amp Rosa Válvula do lavador de faróis/regulador do coletor – se presente
J11 30 Amp Rosa Módulo da porta deslizante/módulo antifurto – se presente
J12 30 Amp Rosa Ventilador traseiro HVAC, motor do ventilador do radiador
J13 60 A amarelo — Drenagem após desligar a ignição (IOD) – principal
J14 40 A verde — Aquecedor da janela traseira
J15 40 A verde — Ventilador frontal
J17 40 A verde — Eletroímã do motor de partida
J18 20 A azul — Módulo de controle do sistema de transmissão, faixa de transmissão
J19 60 A amarelo — Ventilador do radiador
J20 30 Amp Rosa — Limpador de para-brisa dianteiro
J21 20 A azul — Lavador de para-brisa dianteiro/traseiro
J22 25 Amp Natural — Módulo do teto solar
M1 — 15 A azul Luz de freio traseira central/interruptor de freio
M2 — 20 A amarelo Faróis de neblina dianteiros
M3 — 20 A amarelo Trava do eixo dianteiro/traseiro, motor da bomba de vácuo
M4 — 10 A vermelho Reboque
M5 — 25 Amp Natural Inversor
M6 — 20 A amarelo No ponto de alimentação nº 1 (ACC), sensor de chuva, acendedor de cigarros (painel ou console traseiro)
M7 20 A amarelo Ponto de alimentação nº 2 (BATT/ACC SELECT) – Assento central ou com console traseiro
M8 — 20 A amarelo Assento dianteiro aquecido – se presente
Soquete Fusível de cartucho Mini fusível Descrição
M9 — 20 A amarelo Assento traseiro aquecido – se presente
M10 15 A azul Desligamento da ignição – sistema de vídeo, rádio via satélite, DVD, módulo mãos-livres, mecanismo universal de abertura de porta de garagem, lâmpada no vazio, módulo de streaming de vídeo – se presente
M11 — 10 A vermelho Sistema de ar condicionado
M12 — 30 A verde Amplificador/Rádio
M13 — 20 A amarelo Conjunto de piscas, sirene, módulo do relógio, interruptor multifuncional – dependendo do equipamento
M14 — 20 A amarelo Reboque – se presente
M15 20 A amarelo Espelho, conjunto de piscas, interruptor multifuncional, monitor de pressão dos pneus, módulo de velas de ignição – se presente
M16 — 10 A vermelho Módulo do airbag/módulo de classificação de passageiros
M17 — 15 A azul Luz traseira esquerda/iluminação da placa de matrícula/luzes de estacionamento
M18 — 15 A azul Luz traseira direita/luzes de estacionamento/para condução
M19 — 25 Amp Natural Sistema de transmissão
M20 — 15 A azul Iluminação interior do conjunto de piscas, grupo de interruptores, módulo da coluna de direção, volante de interruptores
M21 — 20 A amarelo Sistema de transmissão
M22 — 10 A vermelho Buzina
M23 — 10 A vermelho Buzina
M24 — 25 Amp Natural Limpador de para-brisa traseiro
M25 — 20 A amarelo Bomba de combustível, bomba de diesel – se presente
M26 — 10 A vermelho Interruptor de alimentação do espelho, interruptor da janela do motorista
M27 — 10 A vermelho Módulo de controle sem fio, módulo de acesso sem chave
M28 — 10 A vermelho Sistema de transmissão, módulo de controle da transmissão
M29 — 10 A vermelho Módulo de classificação de passageiros
M30 — 15 A azul Módulo do limpador traseiro, espelho rebatível elétrico
M31 — 20 A amarelo Luzes de ré
M32 — 10 A vermelho Módulo do airbag, THATCHUM – se presente
M33 — 10 A vermelho Sistema de transmissão
M34 10 A vermelho Assistência de estacionamento, módulo de controle de aquecimento da cabine, lavador de faróis, bússola, câmera traseira, luzes das portas, lanterna, relé de aquecimento da cabine Diesel, ventilador com rádio Diesel – dependendo do equipamento
M35 — 10 A vermelho Espelhos aquecidos
M36 — 20 A amarelo Ponto de alimentação nº 3 (painel ou console central)
M37 — 10 A vermelho Sistema ABS, controle de estabilidade, luz de freio, bomba de combustível
M38 — 25 Amp Natural Motores de travamento/destravamento das portas, motores de travamento/destravamento das portas traseiras
CB1 – Interruptor de circuito 25 A Alimentação da janela

Diagrama de fusíveis e relés – Chrysler Voyager

Aplica-se a veículos novos nos anos:

2013, 2014, 2015.

O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, perto da bateria.

Contém fusíveis de cartucho e mini fusíveis. A etiqueta de identificação de cada elemento pode ser impressa ou gravada na parte interna da tampa. Os números dentro da tampa do TIPM correspondem à tabela abaixo.

Esquema do Módulo de Potência Totalmente Integrado (TIPM) do Chrysler Voyager.

Soquete Fusível de cartucho Mini fusível Descrição
Soquete Fusível de cartucho Mini fusível Descrição
J1 40 A verde — Assento rebatível elétrico
J2 30 Amp rosa — Módulo da tampa traseira
J3 30 Amp rosa — Módulo das portas traseiras
J4 25 Amp natural — Nó da porta do motorista
J5 25 Amp natural — Nó da porta do passageiro
J6 40 A verde — Bomba de freio antibloqueio/sistema de controle de estabilidade
J7 30 Amp rosa — Válvula de freio antibloqueio/sistema de controle de estabilidade
J8 40 A verde — Assento com memória de potência – se presente
J9 40 A verde Emissões parciais zero do motor do veículo/combustível variável – se presente
J10 30 Amp rosa Válvula do lavador de faróis/regulador do coletor – se presente
J11 30 Amp rosa Módulo da porta deslizante/módulo antifurto – se presente
J12 30 Amp rosa Ventilador traseiro HVAC, motor do ventilador do radiador
J13 60 A amarelo — Drenagem após desligar a ignição (IOD) – principal
J14 40 A verde — Desembaçador da janela traseira
J15 40 A verde — Ventilador frontal
J17 40 A verde — Eletroímã do motor de partida
J18 20 A azul — Módulo de controle do sistema de transmissão, faixa de transmissão
J19 60 A amarelo — Ventilador do radiador
J20 30 Amp rosa — Limpador de para-brisa dianteiro
J21 20 A azul — Lavador de para-brisa dianteiro/traseiro
J22 25 Amp natural — Módulo do teto solar
M1 — 15 A azul Luz de freio traseira central/interruptor de freio
M2 — 20 A amarelo Faróis de neblina dianteiros
M3 — 20 A amarelo Trava do eixo dianteiro/traseiro, motor da bomba de vácuo
M4 — 10 A vermelho Reboque
M5 — 25 Amp natural Inversor
M6 — 20 A amarelo No ponto de alimentação nº 1 (ACC), sensor de chuva, acendedor de cigarros (painel ou console traseiro)
M7 20 A amarelo Ponto de alimentação nº 2 (BATT/ACC SELECT) – Assento central ou com console traseiro
M8 — 20 A amarelo Assento dianteiro aquecido – se presente
Soquete Fusível de cartucho Mini fusível Descrição
M9 — 20 A amarelo Assento traseiro aquecido – se presente
M10 15 A azul Desligamento da ignição – sistema de vídeo, rádio via satélite, DVD, módulo mãos-livres, mecanismo universal de abertura de porta de garagem, lâmpada no vazio, módulo de transmissão de vídeo em tempo real – se presente
M11 — 10 A vermelho Sistema de ar condicionado
M12 — 30 A verde Amplificador/Rádio
M13 — 20 A amarelo Conjunto de piscas, sirene, módulo do relógio, interruptor multifuncional – dependendo do equipamento
M14 — 20 A amarelo Reboque – se presente
M15 20 A amarelo Espelho retrovisor, conjunto de piscas, interruptor multifuncional, monitor de pressão dos pneus, módulo de velas de ignição – se presente
M16 — 10 A vermelho Módulo do airbag/módulo de classificação de passageiros
M17 — 15 A azul Luz traseira esquerda/iluminação da placa de matrícula/luzes de estacionamento
M18 — 15 A azul Luz traseira direita/luzes de estacionamento/para condução
M19 — 25 Amp Natural Sistema de transmissão
M20 — 15 A azul Iluminação interior do conjunto de piscas, grupo de interruptores, módulo da coluna de direção, volante de interruptores
M21 — 20 A amarelo Sistema de transmissão
M22 — 10 A vermelho Buzina
M23 — 10 A vermelho Buzina
M24 — 25 Amp Natural Limpador de para-brisa traseiro
M25 — 20 A amarelo Bomba de combustível, bomba de diesel – se presente
M26 — 10 A vermelho Interruptor de alimentação do espelho, interruptor da janela do motorista
M27 — 10 A vermelho Módulo de controle sem fio, módulo de acesso sem chave
M28 — 10 A vermelho Sistema de transmissão, módulo de controle da transmissão
M29 — 10 A vermelho Módulo de classificação de passageiros
M30 — 15 A azul Módulo do limpador traseiro, espelho rebatível elétrico
M31 — 20 A amarelo Luzes de ré
M32 — 10 A vermelho Módulo do airbag, THATCHUM – se presente
M33 — 10 A vermelho Sistema de transmissão
M34 10 A vermelho Assistência de estacionamento, módulo de controle de aquecimento da cabine, lavador de faróis, bússola, câmera traseira, iluminação das portas, lanterna, relé de aquecimento da cabine Diesel, ventilador com rádio Diesel – dependendo do equipamento
M35 — 10 A vermelho Espelhos aquecidos
M36 — 20 A amarelo Ponto de alimentação nº 3 (painel ou centro do console)
M37 — 10 A vermelho Sistema ABS, controle de estabilidade, luz de freio, bomba de combustível
M38 — 25 Amp Natural Motores de travamento/destravamento das portas, motores de travamento/destravamento das portas traseiras
CB1 – Interruptor de circuito 25 A Alimentação da janela

Diagrama de fusíveis e relés – Chrysler Voyager

Aplica-se a veículos novos nos anos:

2016.

O Módulo de Potência Totalmente Integrado (TIPM) está localizado no compartimento do motor, perto da bateria.

Contém fusíveis de cartucho e mini fusíveis. A etiqueta de identificação de cada elemento pode ser impressa ou gravada na parte interna da tampa. Os números dentro da tampa do TIPM correspondem à tabela abaixo.

Diagrama de fusíveis e relés do TIPM do Chrysler Voyager no compartimento do motor.

Soquete Fusível de cartucho Mini fusível Descrição
Soquete Fusível de cartucho Mini fusível Descrição
J1 40 A verde – Assento rebatível elétrico
J2 30 Amp Rosa – Módulo da tampa traseira
J3 30 Amp Rosa – Módulo das portas traseiras
J4 25 A Transparente – Nó da porta do motorista
J5 25 A Transparente – Nó da porta do passageiro
J6 40 A verde — Bomba de freio antibloqueio/sistema de controle de estabilidade
J7 30 Amp Rosa — Válvula de freio antibloqueio/sistema de controle de estabilidade
J8 40 A verde – Assento com memória de potência — se presente
J9 40 A verde Emissões parciais zero do motor do veículo/combustível variável — se presente
J10 30 Amp Rosa Válvula do lavador de faróis/regulador do coletor – se presente
J11 30 Amp Rosa — Módulo da porta deslizante/módulo antifurto — se presente
J12 30 Amp Rosa – Ventilador traseiro HVAC, motor do ventilador do radiador
J13 60 A amarelo – Drenagem após desligar a ignição (IOD) – principal
J14 40 A verde – Aquecedor da janela traseira
J15 40 A verde – Ventilador frontal
J17 40 A verde – Eletroímã do motor de partida
J18 20 A azul – Módulo de controle do sistema de transmissão, faixa de transmissão
J19 60 A amarelo – Ventilador do radiador
J20 30 Amp Rosa – Limpador de para-brisa dianteiro
J21 20 A azul – Lavador dianteiro/traseiro
J22 25 A Transparente – Módulo do teto solar
M1 – 15 A azul Luz de freio traseira central/interruptor de freio
M2 – 20 A amarelo Faróis de neblina dianteiros
M3 – 20 A amarelo Trava do eixo dianteiro/traseiro, motor da bomba de vácuo
M5 – 25 A Transparente Inversor
M6 20 A amarelo No número 1 (ACC), sensor de chuva, acendedor de cigarros (painel ou com console traseiro)
M7 20 A amarelo No número 2 (BATT/ACC SELECT) – Assento central ou com console traseiro
M8 – 20 A amarelo Assento dianteiro aquecido — se presente
M9 – 20 A amarelo Assento traseiro aquecido — se presente
Cavidade Fusível de cartucho Mini fusível Descrição
M10 15 A azul Drenagem após desligar a ignição — sistema de vídeo, rádio via satélite, DVD, módulo mãos-livres, mecanismo universal de abertura de porta de garagem, luz de vácuo, módulo de streaming de vídeo — se presente
M11 – 10 A vermelho Sistema de ar condicionado
M12 – 30 A verde Amplificador/Rádio
M13 20 A amarelo Conjunto de piscas, sirene, módulo do relógio, interruptor multifuncional – dependendo do equipamento
M14 – 20 A amarelo Engate de reboque – se presente
M15 20 A amarelo Espelho retrovisor, conjunto de piscas, interruptor multifuncional, monitor de pressão dos pneus, módulo de velas de incandescência – se presente
M16 10 A vermelho Módulo do airbag/módulo de classificação de passageiros
M17 – 15 A azul Luz traseira esquerda/luzes da placa de matrícula/luzes de estacionamento
M18 – 15 A azul Luz traseira direita/luzes de estacionamento/luzes de condução
M19 – 25 A Transparente Sistema de transmissão
M20 15 A azul Iluminação interior do conjunto de piscas, grupo de interruptores, módulo da coluna de direção, volante de interruptores
M21 – 20 A amarelo Sistema de transmissão
M22 – 10 A vermelho Buzina
M23 – 10 A vermelho Buzina
M24 – 25 A Transparente Limpador de para-brisa traseiro
M25 – 20 A amarelo Bomba de combustível, bomba de diesel — se presente
M26 – 10 A vermelho Interruptor de alimentação do espelho, interruptor da janela do motorista
M27 — 10 A vermelho Módulo de controle sem fio, módulo de acesso sem chave
M28 – 10 A vermelho Sistema de transmissão, módulo de controle da transmissão
M29 – 10 A vermelho Módulo de classificação de passageiros
M30 – 15 A azul Módulo do limpador traseiro, espelho rebatível elétrico
M31 – 20 A amarelo Luzes de ré
M32 – 10 A vermelho Módulo do airbag, THATCHUM – se presente
M33 – 10 A vermelho Sistema de transmissão
M34 10 A vermelho Assistência de estacionamento, módulo de controle de aquecimento, lavador de faróis, bússola, câmera traseira, luzes das portas, lanterna, relé de aquecimento da cabine Diesel, ventilador com rádio Diesel – dependendo do equipamento
M35 – 10 A vermelho Espelhos aquecidos
M36 – 20 A amarelo No número 3 (painel ou com console central)
M37 — 10 A vermelho Sistema ABS, controle de estabilidade, luz de freio, bomba de combustível
M38 — 25 A Transparente Motores de travamento/destravamento das portas, motores de travamento/destravamento da porta traseira
CB1 – Interruptor de circuito 25 A Alimentação da janela

Sobre o Chrysler Voyager (1995-2016)

O Chrysler Voyager, fabricado entre 1995 e 2016, é uma minivan popular que oferece uma solução confortável e espaçosa para famílias e viagens. Este modelo é conhecido pela sua fiabilidade e versatilidade, oferecendo várias opções de motorização, incluindo motores a gasolina e diesel. Ao longo dos anos, o Voyager evoluiu para oferecer tecnologias modernas e conforto, mantendo a sua robustez e praticidade características. O interior foi projetado para oferecer amplo espaço para passageiros e bagagem, tornando-o um veículo ideal para viagens longas e uso diário.

Diagrama da caixa de fusíveis do Chrysler Voyager

Esta página mostra o diagrama da caixa de fusíveis do Chrysler Voyager, essencial para a identificação e manutenção dos sistemas elétricos do veículo. A localização típica da caixa de fusíveis neste modelo é sob o capô e no interior do veículo, geralmente sob o painel. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura do veículo, por isso é importante ter uma visão geral de sua configuração e funções.

Post correlati:

  1. Chrysler Pacifica Touring (2003-2008) – especificações da lâmpada
  2. Chrysler 300C (2018) – Caixa de fusíveis
  3. Chrysler PT Cruiser Conversível (2005-2010) – especificações das lâmpadas
  4. Chrysler 300 mk1 (2004-2010) – especificações das lâmpadas
  5. Chrysler 300C mk1 (2004-2010) – especificações das lâmpadas
  6. Chrysler PT Cruiser (2001-2010) – caixa de fusíveis
  7. Chrysler Pacifica (2020-2022) – Caixa de fusíveis
  8. Chrysler Crossfire (2004-2005) – caixa de fusíveis
João Ferreira

João Ferreira

O meu nome é João Ferreira e sou apaixonado por mecânica automóvel e sistemas elétricos de veículos. Há vários anos estudo e analiso caixas de fusíveis, relés e diagramas elétricos de diferentes marcas e modelos de automóveis. Criei este site para reunir, de forma clara e organizada, esquemas de fusíveis e informações técnicas que ajudam motoristas e entusiastas a identificar rapidamente o fusível correto no seu veículo. O meu objetivo é tornar a informação técnica mais acessível e facilitar pequenas reparações ou diagnósticos elétricos no dia a dia. 🔧🚗
