BMW Série 5 F10/F11/F07/F18 (2011-2017) – Caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do BMW Série 5 (F10, F11, F07, F18) 2011-2017, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

BMW Série 5 F10/F11/F07/F18 (2011-2017) – diagrama da caixa de fusíveis

Ano de fabricação: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

O fusível do isqueiro (tomada de força) no BMW Série 5 F10/F11/F07/F18 (2011-2017) é o fusível 54 ou 65 na caixa de fusíveis.

Caixa de fusíveis no porta-luvas

Caixa de fusíveis na cabine

Localização da caixa de fusíveis.

No porta-luvas. Puxe a alça para cima, seta 1 e abra a tampa,
seta 2.

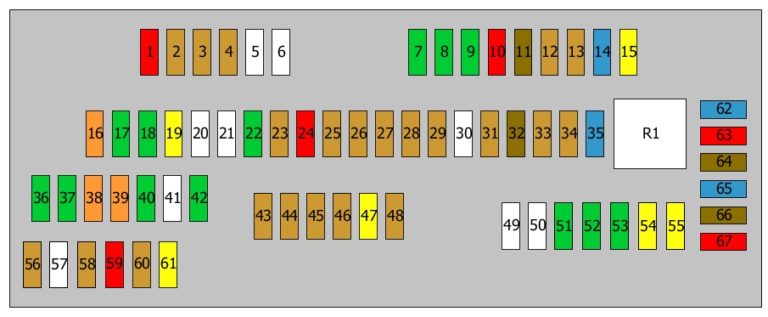

Diagrama da caixa de fusíveis

Nº	Amperagem [A]	Descrição
Nº	Amperagem [A]	Descrição
1	10 A	Unidade de controle para os pés
2	5A	Controle Dinâmico de Estabilidade (DSC); Unidade de controle da porta.
3	5A	Unidade de controle central para portas; Conector de diagnóstico.
4	5A	Unidade de controle ou não utilizada
5	Não utilizada
6	Não utilizada
7	30A	Caixa de fusíveis
8	30A	Caixa de fusíveis
9	30A	Caixa de fusíveis
10	10 A	Painel de instrumentos
11	7,5A	Unidade de controle de aquecimento e ar condicionado
12	5A	Lâmpada do porta-luvas
13	5A	Interruptores da coluna de direção; Interruptor de luzes; Sistema de assistência ao motorista.
14	15A	Caixa de fusíveis
15	20A	Caixa de fusíveis
16	40A	Unidade de controle para os pés
17	30A	Unidade de controle para os pés
18	30A	Unidade de controle para os pés
19	20A	Unidade de controle do reboque
20	Não utilizada
21	Não utilizada
22	30A	Válvula de controle de pressão do trilho; Solenoide de dosagem de combustível; Sensor do eixo de comando; Válvula solenóide do regulador de pressão do turbo; Medidor de fluxo de ar; Medidor de fluxo de massa; Solenoide de controle de pressão do turbo; Solenoide do regulador de pressão do turbo; Válvula de controle de pressão do trilho; Válvula solenóide de dosagem de combustível; Sensor do eixo de comando; Solenoide do regulador de pressão do turbo; Válvula de controle de pressão do trilho; Válvula solenóide de dosagem de combustível; Válvula de desvio do compressor; Sensor do eixo de comando.
23	5A	Telemática
24	10 A	Interruptores da coluna de direção
25	5A	Unidade de controle do display heads-up
26	5A	Painel de instrumentos
27	5A	Extração do alto-falante
28	5A	Sistema de vídeo ou não utilizada
29	5A	Unidade de controle traseira; Unidade de controle Touchbox.
30
31	5A	Unidade de controle do ar condicionado traseiro; Interruptor de aquecimento dos bancos traseiros.
32	7,5A	Interruptor de ajuste do banco do motorista; Controlador do interruptor da porta; Interruptor de ajuste do banco do passageiro dianteiro; Espelho externo; Módulo do teto solar; Lâmpada de cortesia traseira.
33	5A	Unidade de controle do pré-tensionador do cinto de segurança; Unidade de controle do aquecedor; Válvula de ventilação do tanque; Válvula de fechamento do tanque de combustível; Unidade de controle do pré-tensionador do cinto de segurança; Unidade de controle do aquecedor.
34	5A	Módulo de integração com o chassi
35	15A	Relé principal DDE

Nº	Amperagem [A]	Descrição
36	30A	Bomba do lavador de faróis
37	30A	Controle de dinâmica vertical
38	40A	Unidade de controle de acesso ao veículo
39	40A	Unidade de controle de assistência à direção
40	30A	Controle Dinâmico de Estabilidade (DSC)
41	Não utilizado
42	30A	Válvulas solenóides de montagem do motor; Válvula de desvio de resfriamento EGR; Sensor de qualidade do óleo; Sonda lambda pós-catalisador; Sonda lambda pré-catalisador; Medidor de fluxo de massa; Válvulas solenóides de montagem do motor; Válvula de desvio de resfriamento EGR; Sensor de qualidade do óleo; Sonda lambda pós-catalisador; Sensor de oxigênio pré-catalisador; Desvio do compressor; Medidor de fluxo de massa de ar; Válvulas solenóides de montagem do motor; Válvula de desvio de resfriamento EGR; Sensor de qualidade do óleo; Sensor de nível de óleo; Sensor de oxigênio pós-catalisador; Sensor de oxigênio pré-catalisador; Desvio do compressor; Válvula solenóide de controle do Wastegate; Medidor de fluxo de massa de ar.
43	5A	Motor eletromecânico de assistência à direção; Válvula de posição do acelerador; Motor eletromecânico de assistência à direção.
44	5A	Ar condicionado automático; Unidade de controle da câmera.
45	5A	Controle de dinâmica vertical; Unidade de controle de assistência à direção.
46	5A	Regulador das aletas do radiador; Piloto automático.
47	20A	Bomba de líquido de arrefecimento para recirculação de gases de escape; Válvula solenóide de recirculação de gases de escape.
48	5A	Espelho retrovisor eletrocrômico; Aquecedor da tampa de ventilação do bloco.
49
50	Não utilizado
51	30A	Módulo do limpador de para-brisa
52	30A	Unidade de controle do banco do motorista; Interruptor de ajuste do banco do motorista.
53	30A	Unidade de controle do banco do passageiro; Interruptor de ajuste do banco do passageiro dianteiro.
54	20A	Tomada 12V dianteira e traseira
55	20A	Limpador de para-brisa traseiro
56	5A	Unidade de controle de acesso ao veículo
57	Não utilizado
58	5A	Filtro de ruído; Módulo do teto solar.
59	10 A	Bomba do intercooler
60	5A	Interruptor do freio de estacionamento
61	20A	Módulo do teto solar
62	15A	Buzina
63	10 A	Controle automático da transmissão
64	7,5A	Interruptor de mudança de marcha
65	15A	Tomada 12V adicional; Sistema de aquecimento auxiliar (também usado 20A).
66	7,5A	Módulo do teto solar; Regulador do interruptor da porta; Espelho externo.
67	10 A	Interruptor de ajuste do banco do motorista; Interruptor de ajuste do banco do passageiro dianteiro; Bloco de válvulas, apoio lombar.
68	40A	Ventilador
69	50A	Controle Dinâmico de Estabilidade (DSC)
70	60A	Relé de desconexão do ventilador de resfriamento
71	50A	Aquecedor do filtro de combustível
R1		Relé do terminal 30

---

Relés adicionais na cabine (localizados no porta-luvas)

R1 – relé de desconexão do ventilador de resfriamento.

---

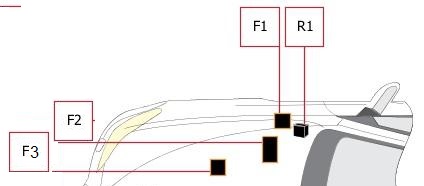

Fusíveis e relés adicionais no compartimento do motor.

Nº	Amperagem [A]	Circuitos protegidos
1	5A	Motor eletromecânico de assistência à direção
2	30A	Distribuidor; Eletrônica do motor.
3	125A	Motor eletromecânico de assistência à direção; Capacitor.
R1		Relé principal DDE

---

Caixa de fusíveis nº 1 no porta-malas.

localização da caixa de fusíveis.

Abra a tampa no lado direito da cobertura. Informações sobre os tipos e posições dos fusíveis
estão em uma folha separada.

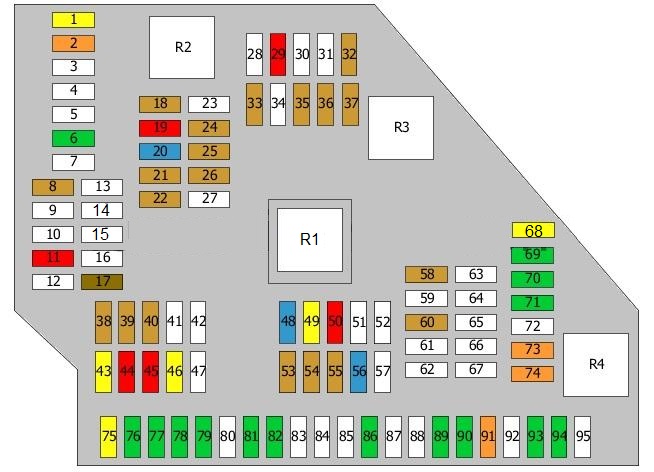

diagrama da caixa de fusíveis.

Nº	Amperagem [A]	Descrição
Nº	Amperagem [A]	Descrição
1	20A	Unidade de controle do reboque
2	40A	Unidade de controle para os pés
3
4	Não utilizado
5	Não utilizado
6	30A	Amplificador Hi-Fi; Módulo de conexão do sistema de áudio.
7
8	5A	Controle de carga; Controle Dinâmico de Estabilidade (DSC).
9	Não utilizado
10	Não utilizado
11	10 A	Fechamento automático silencioso das portas
12	Não utilizado
13	Não utilizado
14	Não utilizado
15	Não utilizado
16	Não utilizado
17	7,5A	Display informativo traseiro
18	5A	Telemática; USB.
19	10 A	Display informativo; Sistema de entretenimento no carro traseiro.
20	15A	Módulo de conexão do sistema de áudio; Módulo de conexão do sistema de áudio; Sistema de áudio.
21	5A	Amplificador Hi-Fi; DVD.
22	5A	Unidade de controle de infoentretenimento; Unidade do sistema de vídeo; Ventilador.
23	Não utilizado
24	5A	Unidade de controle da câmera
25	5A	Unidade de controle de visão noturna
26	5A	Sistema de vídeo
27	Não utilizado
28	Não utilizado
29	10 A	Válvula solenóide Wastegate
30
31	Não utilizado
32	5A	Alerta de detecção de faixa de rodagem
33	5A	Aquecedor auxiliar; Controlador do teto retrátil; Aquecedor auxiliar; Farol direito, luz alta.
34
35	5A	Sensor de inclinação do eixo traseiro; Assistência de estacionamento; Sensor de inclinação do eixo traseiro Servotronic.
36	5A	Válvula de comutação elétrica, válvula de escape
37	5A	Conversor DC-DC; Unidade de controle do teto retrátil.
38	5A	Relé de desconexão do ventilador de resfriamento
39	5A	Caixa de fusíveis
40	5A	Diagnóstico de vazamento do tanque de combustível; Controle de pressão dos pneus.
41	Não utilizado
42	Não utilizado
43	20A	Aquecedor auxiliar
44	10 A	Fechamento automático silencioso das portas
45	10 A	Fechamento automático silencioso das portas
46	20A	Tomada para reboque
47	Não utilizado
48	15A	Tomada auxiliar 12V (20A também utilizado)
49	20A	Unidade de controle do teto retrátil; Módulo de engate do reboque.

Nº	Amperagem [A]	Descrição
50	10 A	Travamento central das portas
51	Não utilizado
52	Não utilizado
53	5A	Controle de altura do assento
54	5A	Controle remoto do porta-malas Interruptor da tampa traseira
55	5A	Iluminação do porta-malas
56	15A	Travamento da tampa traseira/porta-malas
57	Não utilizado
58	5A	Unidade de controle do freio de estacionamento
59
60	5A	Sistema de alarme; Detecção de vazamento de vácuo.
61	Não utilizado
62
63	Não utilizado
64
65
66	Não utilizado
67
68	20A	Ventilador do aquecedor
69	30A	Caixa de fusíveis ou não utilizado
70	30A	Unidade de controle do freio de estacionamento
71	30A	Unidade de controle do freio de estacionamento
72	Não utilizado
73	40A	Relé de desconexão do compressor
74	40A	Controle remoto do porta-malas
75	20A	Controle da bomba de combustível
76	30A	Amplificador Hi-Fi ou não utilizado
77	30A	Conversor DC-DC
78	30A	Unidade de controle do aquecimento dos bancos traseiros; Unidade de controle dos bancos traseiros
79	30A	Unidade de controle do aquecimento dos bancos traseiros; Unidade de controle dos bancos traseiros.
80	Não utilizado
81	30A	Unidade de controle do aquecimento do banco do motorista
82	30A	Unidade de controle do aquecimento do banco do passageiro
83	Não utilizado
84
85
86	30A	Aquecedor auxiliar
87
88
89	30A	Unidade de controle do pré-tensionador dos cintos de segurança ou não utilizado
90	30A	Unidade de controle do pré-tensionador dos cintos de segurança ou não utilizado
91	40A	Amplificador Hi-Fi
92	Não utilizado
93	30A	Aquecedor auxiliar
94	30A	Desembaçador do vidro traseiro
95	Não utilizado
R1		Relé do terminal 30
R2		Relé do terminal 30
R3		Relé do terminal 15
R4		Relé do vidro traseiro aquecido

Sobre o BMW Série 5 F10/F11/F07/F18 (2011-2017)

O BMW Série 5 F10/F11/F07/F18, fabricado entre 2011 e 2017, representa uma classe de carros de luxo de médio porte que combina elegância com características de condução potentes. O modelo F10 é um sedã, o F11 é uma perua, o F07 é um Gran Turismo e o F18 é uma versão estendida para o mercado chinês. Esses veículos são conhecidos por sua construção precisa, tecnologia avançada e uma ampla gama de motores, incluindo variantes a gasolina e diesel. Entre os motores mais populares estão o quatro cilindros de 2.0 litros e o seis cilindros de 3.0 litros, que oferecem uma combinação ideal de desempenho e eficiência. O interior é equipado com recursos modernos que garantem conforto e segurança no mais alto nível.

Diagrama da caixa de fusíveis do BMW Série 5 F10/F11/F07/F18

Esta página exibe o diagrama da caixa de fusíveis para os modelos BMW Série 5 F10/F11/F07/F18. Nesses veículos, a caixa de fusíveis está localizada em vários lugares, mais comumente sob o capô e no interior, geralmente no espaço para os pés do passageiro. Os diagramas nesta página mostram detalhadamente os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre substituir os fusíveis por um de mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a operação segura e confiável do veículo, por isso é importante ter uma visão geral de sua configuração.
