Abarth 500 (2008-2016) – Caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Abarth 500 2008-2016, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

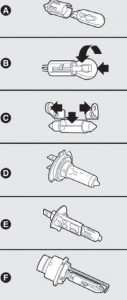

Abarth 500 (2008-2016) – diagrama de fusíveis

O Abarth 500 é um carro do segmento A (o chamado hot hatch), e isso se deve às suas dimensões. É, claro, a versão esportiva do Fiat 500. É o segundo veículo produzido após a reativação da marca. O Abarth 500 é fabricado desde 2008. Um fato interessante é que o carro é produzido na fábrica da Fiat em Tychy. O Abarth 500 está disponível em várias versões.

Ano de fabricação: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

O fusível do acendedor de cigarros (tomada de força) no Abarth 500 (2008-2016) é o fusível F85 (relé T51) na caixa de fusíveis do compartimento do motor.

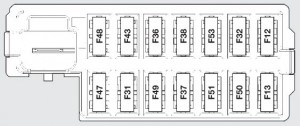

Caixa de fusíveis no painel de instrumentos

Descrição	Número	Amperagem [A]
Alimentação da luz de médios direita	F12	7,5
Alimentação da luz de médios esquerda e controlador de direção dos faróis	F13	7,5
Interruptor do grupo de controle da válvula de desvio do compartimento do motor	F31	5
Lâmpadas dos faróis dianteiros e traseiros; Iluminação do porta-malas e das portas.	F32	7,5
Porta de diagnóstico; Rádio do carro; Ar condicionado; EOBD.	F36	10
Interruptor das luzes de freio; Módulo do painel de instrumentos.	F37	5
Travamento central das portas	F38	20
Bomba do limpador de para-brisa dianteiro e traseiro	F43	15
Vidro elétrico do lado do motorista	F47	20
Vidro elétrico do lado do passageiro	F48	20
Interruptores de iluminação, espelhos elétricos	F49	5
Módulo do airbag	F50	7,5
Interruptor do rádio do carro; Convergência; Ar condicionado; Luzes de freio; Embreagem.	F51	7,5
Módulo do painel de instrumentos	F53	5

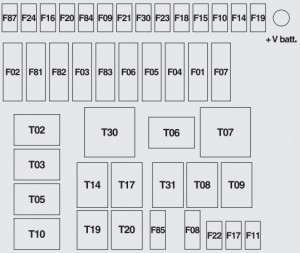

Caixa de fusíveis no compartimento do motor

Descrição	Número	Amperagem [A]
Ventilador do sistema de ar condicionado	F08	30
Reserva	F09	15
Dispositivos acústicos de sinalização	F10	15
Módulo de controle do motor (cargas secundárias).	F11	10
Faróis principais	F14	15
Motor do teto solar	F15	20
+15 Unidade de controle do motor, Bobina do relé T20	F 16	7,5
Unidade de controle do motor	F17	10
Reserva	F18	7,5
Unidade de controle do motor, bobina do relé T09	F18	7,5

Compressor do ar condicionado	F19	7,5
Vidro traseiro aquecido; Desembaçamento dos espelhos.	F20	30
Bomba de combustível	F21	15
Bobina de ignição	F22	15
Unidade de controle do motor	F22	20
Sistema de freio (unidade de controle, válvulas)	F23	20
+15 Sistema de freio, controle elétrico, sensor de inclinação.	F24	7,5
Faróis de neblina	F30	15
Reserva	F84	10
Tomada dianteira Acendedor de cigarros.	F85	15
+15 para luzes de ré, bobinas dos relés T02, T05, T14 e T19	F87	7,5

Descrição	Relé	Amperagem [A]
Faróis	T02	20
Sinais sonoros	T03	20
Compressor do ar condicionado	T05	20
Ventilador de resfriamento do motor em baixa velocidade; Ventilador de resfriamento do motor em baixa velocidade.	T06	30
Ventilador de resfriamento do motor em alta velocidade	T07	50
Ventilador do sistema de ar condicionado	T08	30
Módulo de controle do motor (relé principal).	T09	30
Reserva	T10	20
Faróis de neblina	T14	20
Bomba de combustível	T17	30
Evaporação	T19	30
Reserva	T20	30
Reserva	T30	50
Tomada dianteira; Acendedor de cigarros.	T51	30

Sobre o Abarth 500 (2008-2016)

O Abarth 500, produzido entre 2008 e 2016, é a versão esportiva do popular modelo Fiat 500. Este automóvel compacto é conhecido pelo seu design dinâmico e motores potentes, que oferecem uma excelente experiência de condução. O Abarth 500 foi equipado com várias motorizações, incluindo um motor turbo a gasolina de 1.4 litros, que proporciona alta potência e agilidade. Graças ao chassi esportivo e à direção precisamente ajustada, este modelo é ideal para quem procura diversão ao volante. O interior do veículo é equipado com bancos esportivos e tecnologias modernas que aumentam o conforto e a segurança durante a condução.

Diagrama da caixa de fusíveis do Abarth 500

Esta página exibe o diagrama da caixa de fusíveis para o modelo Abarth 500, que é essencial para a manutenção e reparos corretos dos sistemas elétricos do veículo. No Abarth 500, a caixa de fusíveis está tipicamente localizada sob o painel de instrumentos no lado do motorista e no compartimento do motor. Nossos diagramas mostram claramente os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com o mesmo valor de amperagem para evitar danos aos sistemas elétricos. O diagrama da caixa de fusíveis o ajudará a identificar os fusíveis corretos e a garantir que seu veículo funcione sem problemas.
